Nyomórugó D-414AA Tavaszi acél Ø 8 x 34 x 53 mm

árlépcsők - Nyomórugó D-414AA

mennyiség	egységár (EUR)
1	13,5300 EUR
2	10,7800 EUR
3	6,2300 EUR
7	4,2800 EUR
17	2,7100 EUR
37	2,3100 EUR
75	2,2200 EUR
125	2,1813 EUR
175	2,1735 EUR
250	2,1481 EUR
350	2,0967 EUR

Nyomórugó Vétel

Termékkép Nyomórugó D-414AA

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-414AA

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	8	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	34	mm	Átlagos tekervényátmérő
De	42	mm	Tekervény külső átmérője
Dd	25	mm	Legnagyobb tüskeátmérő
Dh	43,2	mm	Legkisebb hüvelyátmérő
L0	53	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	1650,56	N	Legnagyobb rugóerő statikus terhelésnél
Ln	47,56	mm	A rugó legkisebb hossza statikus terhelésnél
sn	5,44	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	1110,207	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	49,34	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	3,66	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	12,857	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	3,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	303,335	N/mm	Rugóarány
Gew	233,422	g	A termék tömege
Fntol	324	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	316	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,5	mm	(+/-) tekervényátmérő tűréshatára
L0tol	0,99	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	AG	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-414AA Tavaszi acél Ø 8 x 34 x 53 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-414AA Tavaszi acél Ø 8 x 34 x 53 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-414AA Tavaszi acél Ø 8 x 34 x 53 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-414AA Tavaszi acél Ø 8 x 34 x 53 mm

erő-út-számítás Nyomórugó D-414AA

Érdeklődési képlet Nyomórugó D-414AA Tavaszi acél Ø 8 x 34 x 53 mm

Érdeklődési képlet Nyomórugó D-414AA

Hasonló nyomórugók a Nyomórugó D-414AA Tavaszi acél Ø 8 x 34 x 53 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-414AA	EN 10270-1	8	42	53	1650,56	47,56	5,44	3,5	303,335	100,0 \| 100,0 \| 100,0 \| 100,0
VD-414AA	1.4310	8	42	53	1417,659	47,56	5,44	3,5	260,533	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-364J-20	48	45	53,972	EN 10270-1	1100,49	24,61	20,39	48,3 \| 80,4 \| 46,7 \| 17,8
D-355	37	51	55,517	EN 10270-1	1147,813	30,33	20,67	49,5 \| 82,3 \| 47,9 \| 18,3
D-364R-80	46	42	58,942	EN 10270-1	324,181	36,5	5,5	53,5 \| 81,8 \| 59,3 \| 19,4
D-359A-01	34	48	65,267	EN 10270-1	978,405	33,01	14,99	49,1 \| 78,0 \| 47,8 \| 21,5
D-379B	46,3	47	71,644	EN 10270-1	631,306	38,19	8,81	53,2 \| 86,0 \| 50,0 \| 23,6
D-380	46,3	60	71,644	EN 10270-1	1562,682	38,19	21,81	56,5 \| 85,9 \| 59,8 \| 23,6
D-364R-03	39	64	74,127	EN 10270-1	1784,495	39,93	24,07	54,9 \| 82,7 \| 57,5 \| 24,4
D-364J-08	42	44	76,683	EN 10270-1	1301,313	27,03	16,97	54,9 \| 83,9 \| 55,4 \| 25,3
D-364K	38	48,6	77,589	EN 10270-1	1196,171	33,18	15,42	54,4 \| 83,6 \| 53,9 \| 25,6
D-364R-02	39	51	96,935	EN 10270-1	1719,492	33,26	17,74	60,8 \| 87,2 \| 63,3 \| 31,9
D-364R-90	39	47	104,969	EN 10270-1	1149,113	36,05	10,95	59,9 \| 85,5 \| 59,6 \| 34,6
D-385	38,3	50	139,93	EN 10270-1	1719,977	37,71	12,29	68,1 \| 88,1 \| 70,1 \| 46,1
D-389A-03	39	64	162,453	EN 10270-1	2810,439	46,7	17,3	61,7 \| 86,5 \| 45,1 \| 53,5
D-389A-02	39	51	174,057	EN 10270-1	1912,45	40,01	10,99	72,1 \| 90,9 \| 67,9 \| 57,4
D-414AA	42	53	303,335	EN 10270-1	1650,56	47,56	5,44	100,0 \| 100,0 \| 100,0 \| 100,0
D-389O	34	48,3	355,059	EN 10270-1	2415,555	41,5	6,8	82,0 \| 86,5 \| 74,2 \| 85,4

Hasonló fémrugók száma: 15

Vámtarifaszám: 73202081; Nyomórugó D-414AA

Származási ország: DE, German; Nyomórugó D-414AA

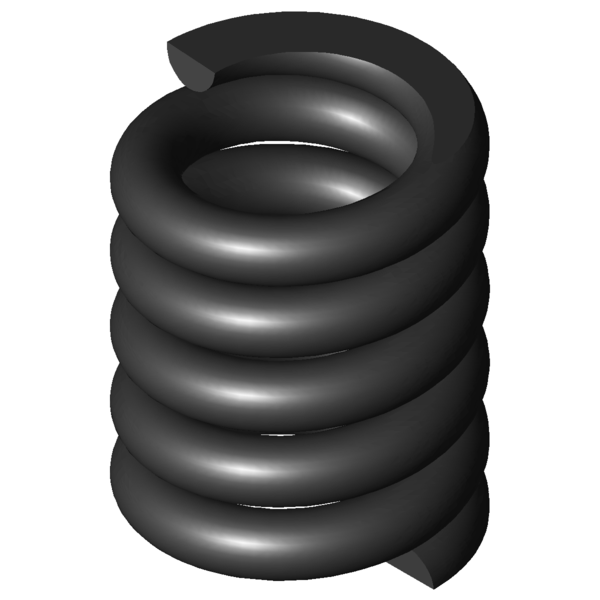

Termékkép - nyomórugók D-414AA
