Nyomórugó VD-364R-40 Rozsdamentes acél Ø 5,6 x 48,4 x 38 mm

árlépcsők - Nyomórugó VD-364R-40

mennyiség	egységár (EUR)
1	13,8800 EUR
2	11,0500 EUR
3	6,5900 EUR
7	4,6100 EUR
17	2,9500 EUR
37	2,4600 EUR
75	2,3800 EUR
125	2,3800 EUR
175	2,3800 EUR
250	2,3800 EUR
350	2,3800 EUR

Nyomórugó Vétel

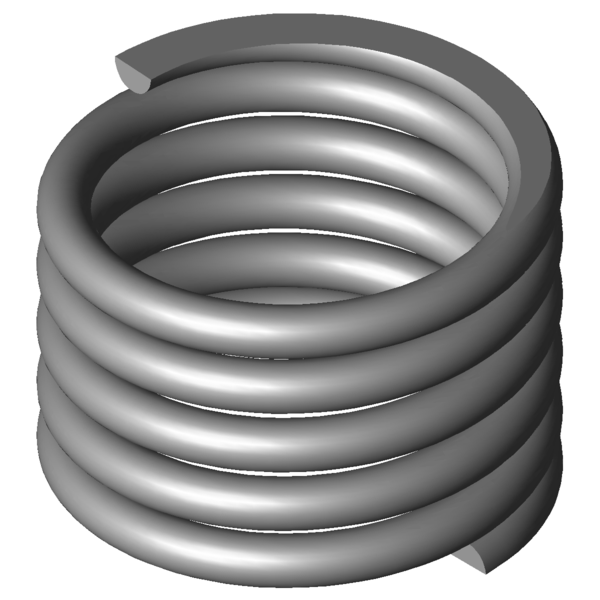

Termékkép Nyomórugó VD-364R-40

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-40

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	5,6	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	48,4	mm	Átlagos tekervényátmérő
De	54	mm	Tekervény külső átmérője
Dd	41,4	mm	Legnagyobb tüskeátmérő
Dh	55,5	mm	Legkisebb hüvelyátmérő
L0	38	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	66,005	N	Legnagyobb rugóerő statikus terhelésnél
Ln	34,96	mm	A rugó legkisebb hossza statikus terhelésnél
sn	3,04	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	20,817	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	37,04	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	0,96	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	9,257	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	3,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	21,685	N/mm	Rugóarány
Gew	162,8187	g	A termék tömege
Fntol	43,9	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	43,18	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,8	mm	(+/-) tekervényátmérő tűréshatára
L0tol	1,7	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AH	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-40 Rozsdamentes acél Ø 5,6 x 48,4 x 38 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-40 Rozsdamentes acél Ø 5,6 x 48,4 x 38 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-40 Rozsdamentes acél Ø 5,6 x 48,4 x 38 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-40 Rozsdamentes acél Ø 5,6 x 48,4 x 38 mm

erő-út-számítás Nyomórugó VD-364R-40

Érdeklődési képlet Nyomórugó VD-364R-40 Rozsdamentes acél Ø 5,6 x 48,4 x 38 mm

Érdeklődési képlet Nyomórugó VD-364R-40

Hasonló nyomórugók a Nyomórugó VD-364R-40 Rozsdamentes acél Ø 5,6 x 48,4 x 38 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-40	1.4310	5,6	54	38	66,005	34,96	3,04	3,5	21,685	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-40	EN 10270-1	5,6	54	38	76,849	34,96	3,04	3,5	25,247	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-263D-12	42	45	0,433	1.4310	6,221	30,65	14,35	28,2 \| 67,2 \| 15,3 \| 2,0
VD-263D-11	42	33	0,591	1.4310	5,527	23,65	9,35	30,4 \| 68,0 \| 20,4 \| 2,7
VD-234K-01	30	34,5	2,834	1.4310	68,594	10,3	24,2	42,7 \| 60,7 \| 54,4 \| 13,1
VD-289C-06	48	48	4,535	1.4310	143,129	16,44	31,56	41,3 \| 75,1 \| 27,9 \| 20,9
VD-263Z-10	34,5	44	4,636	1.4310	145,568	12,6	31,4	37,9 \| 65,0 \| 27,5 \| 21,4
VD-339J-09	68	45	7,007	1.4310	164,037	21,59	23,41	46,8 \| 81,4 \| 26,6 \| 32,3
VD-288K-20	30	34	7,636	1.4310	123,954	17,77	16,23	45,4 \| 65,0 \| 36,0 \| 35,2
VD-298B	33	43	9,906	1.4310	226,081	20,18	22,82	45,3 \| 68,9 \| 21,3 \| 45,6
VD-339J-20	58	50	10,414	1.4310	288,466	22,3	27,7	49,3 \| 83,2 \| 16,9 \| 48,0
VD-288Z-31	28	40	12,96	1.4310	276,777	18,64	21,36	48,5 \| 66,8 \| 19,0 \| 59,7
VD-288Z-41	27	37,2	14,648	1.4310	273,076	18,56	18,64	51,6 \| 67,2 \| 20,2 \| 67,5
VD-349A-02	50	50	18,466	1.4310	379,471	29,45	20,55	62,4 \| 86,0 \| 16,1 \| 85,0
VD-313J-01	31,6	33,3	19,128	1.4310	212,26	22,2	11,1	62,5 \| 70,1 \| 29,2 \| 88,1
VD-324A	36	41	19,531	1.4310	317,5	24,74	16,26	53,5 \| 80,6 \| 56,6 \| 23,5
VD-364R-40	54	38	21,685	1.4310	66,005	34,96	3,04	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313J-06	28,6	38,9	26,874	1.4310	454,935	21,97	16,93	56,2 \| 71,6 \| 16,2 \| 80,8
VD-364J-01	56	53	27,631	1.4310	740,52	26,2	26,8	59,2 \| 88,8 \| 10,1 \| 78,6
VD-339N-02	41	35	32,794	1.4310	452,56	21,2	13,8	55,8 \| 82,8 \| 18,3 \| 66,2
VD-330	29	41	40,96	1.4310	687,296	24,22	16,78	46,5 \| 72,6 \| 13,9 \| 53,0
VD-364J-20	48	45	46,356	1.4310	892,36	25,75	19,25	49,6 \| 90,5 \| 11,6 \| 46,8
VD-354B	37	43	47,684	1.4310	604,382	30,33	12,67	67,3 \| 88,5 \| 56,2 \| 57,3
VD-339O	32	41,7	49,294	1.4310	714,4	27,21	14,49	45,4 \| 76,9 \| 15,1 \| 44,0
VD-364R-80	46	42	50,625	1.4310	278,438	36,5	5,5	57,3 \| 89,7 \| 39,5 \| 42,9
VD-334A-02	27	37	52,601	1.4310	678,557	24,1	12,9	43,6 \| 72,9 \| 16,6 \| 41,3
VD-379B	46,3	47	61,535	1.4310	542,226	38,19	8,81	68,9 \| 89,5 \| 43,2 \| 73,9
VD-364J-08	42	44	65,863	1.4310	1116,375	27,05	16,95	85,3 \| 91,3 \| 85,6 \| 79,1
VD-339R-05	27	37	90	1.4310	904,5	26,95	10,05	39,6 \| 75,9 \| 18,8 \| 24,1
VD-364R-90	39	47	90,158	1.4310	986,968	36,05	10,95	84,3 \| 96,3 \| 64,3 \| 92,4
VD-360	30	41	100	1.4310	1109,375	29,91	11,09	39,2 \| 79,2 \| 16,7 \| 21,7
VD-409AA	56	50	129,63	1.4310	1415,556	39,08	10,92	37,9 \| 80,8 \| 16,3 \| 16,7

Hasonló fémrugók száma: 29

Vámtarifaszám: 73202081; Nyomórugó VD-364R-40

Származási ország: DE, German; Nyomórugó VD-364R-40
