Nyomórugó VD-364R-30 Rozsdamentes acél Ø 5,6 x 63,4 x 56 mm

árlépcsők - Nyomórugó VD-364R-30

mennyiség	egységár (EUR)
1	14,1400 EUR
2	11,2600 EUR
3	6,8900 EUR
7	4,8200 EUR
17	3,2500 EUR
37	2,7900 EUR
75	2,7600 EUR
125	2,7600 EUR
175	2,7600 EUR
250	2,7600 EUR
350	2,7600 EUR

Nyomórugó Vétel

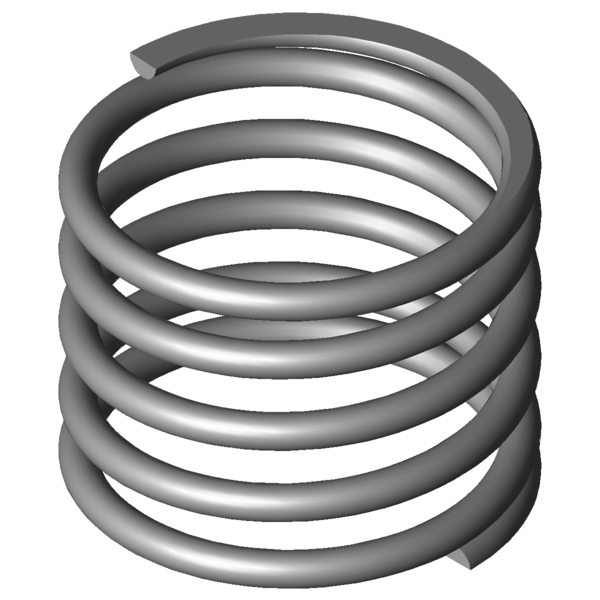

Termékkép Nyomórugó VD-364R-30

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-30

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	5,6	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	63,4	mm	Átlagos tekervényátmérő
De	69	mm	Tekervény külső átmérője
Dd	56	mm	Legnagyobb tüskeátmérő
Dh	71	mm	Legkisebb hüvelyátmérő
L0	56	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	187,857	N	Legnagyobb rugóerő statikus terhelésnél
Ln	36,53	mm	A rugó legkisebb hossza statikus terhelésnél
sn	19,47	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	160,152	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	39,4	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	16,6	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	14,4	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	3,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	9,648	N/mm	Rugóarány
Gew	213,2791	g	A termék tömege
Fntol	38,9	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	37,13	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	3,06	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AJ	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-30 Rozsdamentes acél Ø 5,6 x 63,4 x 56 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-30 Rozsdamentes acél Ø 5,6 x 63,4 x 56 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-30 Rozsdamentes acél Ø 5,6 x 63,4 x 56 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-30 Rozsdamentes acél Ø 5,6 x 63,4 x 56 mm

erő-út-számítás Nyomórugó VD-364R-30

Érdeklődési képlet Nyomórugó VD-364R-30 Rozsdamentes acél Ø 5,6 x 63,4 x 56 mm

Érdeklődési képlet Nyomórugó VD-364R-30

Hasonló nyomórugók a Nyomórugó VD-364R-30 Rozsdamentes acél Ø 5,6 x 63,4 x 56 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-30	1.4310	5,6	69	56	187,857	36,53	19,47	3,5	9,648	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-30	EN 10270-1	5,6	69	56	218,719	36,53	19,47	3,5	11,233	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-263VH	46	60	1,846	1.4310	85,355	13,75	46,25	43,7 \| 68,2 \| 43,8 \| 19,1
VD-289C-06	48	48	4,535	1.4310	143,129	16,44	31,56	62,3 \| 70,8 \| 68,9 \| 47,0
VD-288Z-11	37	57,4	5,152	1.4310	194,89	19,57	37,83	65,2 \| 68,3 \| 73,9 \| 53,4
VD-339J-09	68	45	7,007	1.4310	164,037	21,59	23,41	81,4 \| 86,4 \| 85,2 \| 72,6
VD-318B	49	68	7,023	1.4310	294,573	26,06	41,94	67,6 \| 74,9 \| 55,1 \| 72,8
VD-313F	40	61,7	8,707	1.4310	337,011	22,99	38,71	71,4 \| 71,0 \| 53,0 \| 90,2
VD-364R-30	69	56	9,648	1.4310	187,857	36,53	19,47	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339J-20	58	50	10,414	1.4310	288,466	22,3	27,7	81,6 \| 84,6 \| 67,7 \| 92,7
VD-344B	55	66	12,5	1.4310	426,563	31,88	34,13	70,8 \| 84,6 \| 50,5 \| 77,2
VD-364E-08	70	65	13,262	1.4310	501,29	27,2	37,8	70,5 \| 94,3 \| 44,5 \| 72,8
VD-364R-41	54	59,4	13,799	1.4310	149,985	48,53	10,87	76,2 \| 90,8 \| 67,8 \| 69,9
VD-369B	78,3	75	16,413	1.4310	722,176	31	44	59,3 \| 83,9 \| 35,1 \| 58,8
VD-349A-02	50	50	18,466	1.4310	379,471	29,45	20,55	69,4 \| 83,7 \| 72,1 \| 52,3
VD-325	36	53,5	19,531	1.4310	561,641	24,74	28,76	57,7 \| 73,0 \| 50,6 \| 49,4
VD-339N-03	41	52	21,082	1.4310	508,076	27,9	24,1	60,7 \| 77,5 \| 58,9 \| 45,8
VD-350	45	64	24,414	1.4310	807,373	30,93	33,07	53,8 \| 80,7 \| 41,1 \| 39,5
VD-364J-01	56	53	27,631	1.4310	740,52	26,2	26,8	58,4 \| 91,3 \| 49,0 \| 34,9
VD-364J-21	48	63	29,801	1.4310	865,705	33,95	29,05	54,1 \| 85,6 \| 44,4 \| 32,4
VD-374B	56,3	64	31,506	1.4310	789,591	38,94	25,06	55,8 \| 86,0 \| 50,7 \| 30,6
VD-364R-81	46	66	32,216	1.4310	499,347	50,5	15,5	56,7 \| 81,6 \| 58,6 \| 29,9
VD-364J-20	48	45	46,356	1.4310	892,36	25,75	19,25	54,5 \| 82,7 \| 60,0 \| 20,8
VD-380	46,3	60	61,535	1.4310	1342,181	38,19	21,81	50,1 \| 83,1 \| 51,6 \| 15,7

Hasonló fémrugók száma: 21

Vámtarifaszám: 73202081; Nyomórugó VD-364R-30

Származási ország: DE, German; Nyomórugó VD-364R-30
