Nyomórugó VD-369B Rozsdamentes acél Ø 6,3 x 72 x 75 mm

árlépcsők - Nyomórugó VD-369B

mennyiség	egységár (EUR)
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9700 EUR
175	2,9700 EUR
250	2,9700 EUR
350	2,9700 EUR

Nyomórugó Vétel

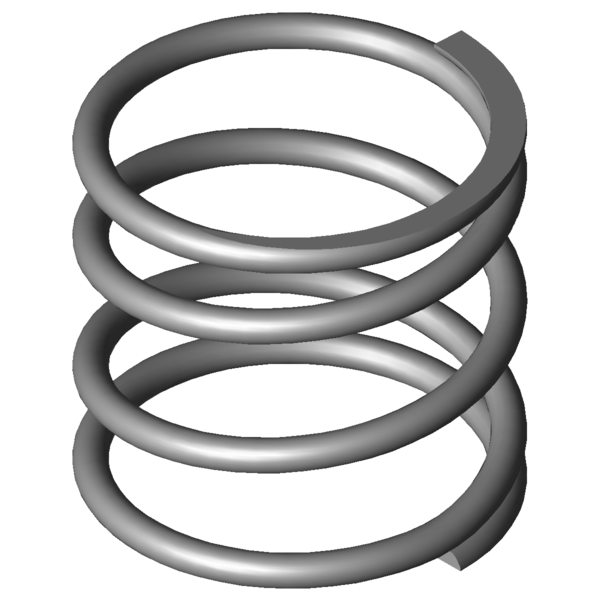

Termékkép Nyomórugó VD-369B

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-369B

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6,3	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	72	mm	Átlagos tekervényátmérő
De	78,3	mm	Tekervény külső átmérője
Dd	64,3	mm	Legnagyobb tüskeátmérő
Dh	81,9	mm	Legkisebb hüvelyátmérő
L0	75	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	722,176	N	Legnagyobb rugóerő statikus terhelésnél
Ln	31	mm	A rugó legkisebb hossza statikus terhelésnél
sn	44	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	681,143	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	33,5	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	15,1	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	30,533	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	2,25	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	16,413	N/mm	Rugóarány
Gew	236,8769	g	A termék tömege
Fntol	59,88	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	67,5	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	2,8	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AK	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-369B Rozsdamentes acél Ø 6,3 x 72 x 75 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-369B Rozsdamentes acél Ø 6,3 x 72 x 75 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-369B Rozsdamentes acél Ø 6,3 x 72 x 75 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-369B Rozsdamentes acél Ø 6,3 x 72 x 75 mm

erő-út-számítás Nyomórugó VD-369B

Érdeklődési képlet Nyomórugó VD-369B Rozsdamentes acél Ø 6,3 x 72 x 75 mm

Érdeklődési képlet Nyomórugó VD-369B

Hasonló nyomórugók a Nyomórugó VD-369B Rozsdamentes acél Ø 6,3 x 72 x 75 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-369B	1.4310	6,3	78,3	75	722,176	31	44	2,25	16,413	73,7 \| 84,0 \| 74,9 \| 62,3
D-369B	EN 10270-1	6,3	78,3	75	841,392	30,97	44,03	2,25	19,11	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-56	90	95	5,466	1.4310	293,55	41,3	53,7	65,9 \| 89,1 \| 58,5 \| 50,2
VD-364R-31	69	88	6,139	1.4310	227,149	51	37	60,9 \| 87,4 \| 57,8 \| 37,4
VD-339J-21	58	78	6,695	1.4310	323,352	29,7	48,3	63,1 \| 80,6 \| 67,9 \| 40,8
VD-364E-10	70	95	8,525	1.4310	501,29	36,2	58,8	78,1 \| 79,9 \| 76,0 \| 78,3
VD-364E-02	80	80	8,606	1.4310	447,088	28,05	51,95	59,8 \| 83,0 \| 63,7 \| 32,7
VD-364R-60	77	102	9,053	1.4310	565,685	39,51	62,49	84,4 \| 87,0 \| 83,0 \| 83,2
VD-344A-12	60	80	9,391	1.4310	446,563	32,45	47,55	72,6 \| 83,2 \| 77,2 \| 57,2
VD-364R-30	69	56	9,648	1.4310	187,857	36,53	19,47	59,3 \| 83,9 \| 35,1 \| 58,8
VD-339K	50	74,4	10,883	1.4310	496,923	28,74	45,66	75,7 \| 78,2 \| 82,6 \| 66,3
VD-349A-04	50	70	10,912	1.4310	295,704	42,9	27,1	65,5 \| 78,9 \| 51,3 \| 66,5
VD-344B	55	66	12,5	1.4310	426,563	31,88	34,13	74,6 \| 79,2 \| 68,3 \| 76,1
VD-345	55	85	12,5	1.4310	664,063	31,88	53,13	80,9 \| 79,3 \| 87,4 \| 76,2
VD-364E-08	70	65	13,262	1.4310	501,29	27,2	37,8	82,1 \| 87,8 \| 77,7 \| 80,8
VD-364F	60	85,4	14,132	1.4310	712,104	35,01	50,39	68,7 \| 76,7 \| 75,7 \| 53,7
VD-369B	78,3	75	16,413	1.4310	722,176	31	44	67,9 \| 88,1 \| 68,6 \| 46,9
VD-364J-02	56	77	17,763	1.4310	752,264	34,65	42,35	91,3 \| 85,4 \| 96,1 \| 92,4
VD-389F	75	102	19,09	1.4310	1099,239	44,42	57,58	67,2 \| 92,3 \| 69,1 \| 40,3
VD-364R-70	61	85	19,474	1.4310	919,177	37,8	47,2	79,7 \| 79,0 \| 86,1 \| 74,0
VD-399A	81	98	26,323	1.4310	1255,67	50,3	47,7	59,0 \| 89,6 \| 58,2 \| 29,2
VD-375	56,3	80	31,506	1.4310	1293,686	38,94	41,06	71,7 \| 88,6 \| 74,6 \| 52,1
VD-374B	56,3	64	31,506	1.4310	789,591	38,94	25,06	70,7 \| 85,7 \| 74,2 \| 52,1
VD-400	71	95	40,952	1.4310	1867,234	49,4	45,6	51,3 \| 84,7 \| 50,4 \| 18,8
VD-405	58	75	81,92	1.4310	2175,744	48,44	26,56	50,4 \| 84,3 \| 46,8 \| 20,0
VD-404A	58	68	81,92	1.4310	1602,304	48,44	19,56	48,7 \| 81,2 \| 44,8 \| 20,0
VD-409A	53,5	82	84,551	1.4310	2084,467	57,35	24,65	48,1 \| 79,5 \| 45,3 \| 19,4
VD-430	73	96	99,981	1.4310	3540,962	60,58	35,42	41,9 \| 78,5 \| 36,3 \| 10,9
VD-414J	63	77,3	104,167	1.4310	2390,521	54,35	22,95	46,5 \| 82,5 \| 41,2 \| 15,8
VD-435	60	75	233,333	1.4310	4870,833	54,13	20,88	39,4 \| 79,9 \| 31,1 \| 7,0

Hasonló fémrugók száma: 27

Vámtarifaszám: 73202081; Nyomórugó VD-369B

Származási ország: DE, German; Nyomórugó VD-369B
