Nyomórugó VD-364R-60 Rozsdamentes acél Ø 6 x 71 x 102 mm

árlépcsők - Nyomórugó VD-364R-60

mennyiség	egységár (EUR)
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9700 EUR
175	2,9700 EUR
250	2,9700 EUR
350	2,9700 EUR

Nyomórugó Vétel

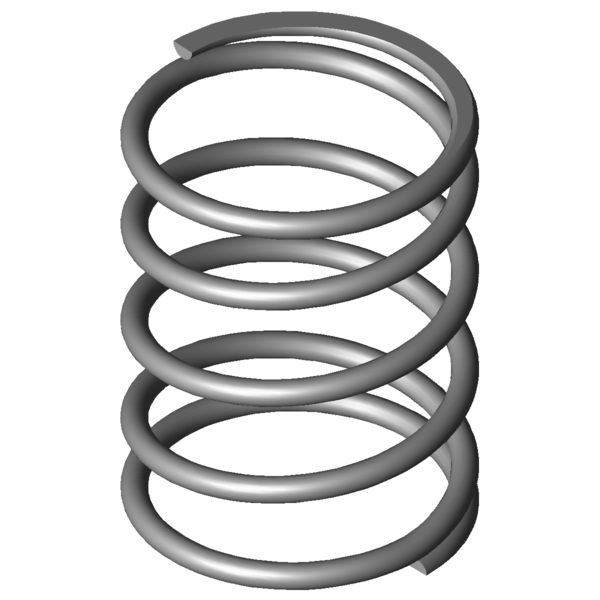

Termékkép Nyomórugó VD-364R-60

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-60

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	71	mm	Átlagos tekervényátmérő
De	77	mm	Tekervény külső átmérője
Dd	63	mm	Legnagyobb tüskeátmérő
Dh	80	mm	Legkisebb hüvelyátmérő
L0	102	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	565,685	N	Legnagyobb rugóerő statikus terhelésnél
Ln	39,51	mm	A rugó legkisebb hossza statikus terhelésnél
sn	62,49	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	536,181	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	42,77	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	30,26	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	27,429	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	3,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	9,053	N/mm	Rugóarány
Gew	274,185	g	A termék tömege
Fntol	48,65	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	47,23	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	3,59	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AK	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-60 Rozsdamentes acél Ø 6 x 71 x 102 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-60 Rozsdamentes acél Ø 6 x 71 x 102 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-60 Rozsdamentes acél Ø 6 x 71 x 102 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-60 Rozsdamentes acél Ø 6 x 71 x 102 mm

erő-út-számítás Nyomórugó VD-364R-60

Érdeklődési képlet Nyomórugó VD-364R-60 Rozsdamentes acél Ø 6 x 71 x 102 mm

Érdeklődési képlet Nyomórugó VD-364R-60

Hasonló nyomórugók a Nyomórugó VD-364R-60 Rozsdamentes acél Ø 6 x 71 x 102 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-60	1.4310	6	77	102	565,685	39,51	62,49	3,5	9,053	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-60	EN 10270-1	6	77	102	658,619	39,51	62,49	3,5	10,54	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-339J-10	68	91	4,004	1.4310	240,109	31,03	59,97	65,9 \| 84,2 \| 69,2 \| 44,2
VD-318C	49	103	4,469	1.4310	297,766	36,38	66,62	66,3 \| 76,4 \| 73,2 \| 49,4
VD-339Z-01	75	117	4,555	1.4310	376,298	34,4	82,61	70,2 \| 89,3 \| 71,1 \| 50,3
VD-314	54	99	5,12	1.4310	370,272	26,68	72,32	70,1 \| 78,0 \| 75,9 \| 56,6
VD-364R-56	90	95	5,466	1.4310	293,55	41,3	53,7	74,1 \| 92,9 \| 68,9 \| 60,4
VD-364E-04	80	120	5,533	1.4310	456,432	37,5	82,5	76,8 \| 91,0 \| 78,2 \| 61,1
VD-364R-31	69	88	6,139	1.4310	227,149	51	37	69,1 \| 89,7 \| 49,7 \| 67,8
VD-340	68	120	6,249	1.4310	541,039	33,42	86,58	79,5 \| 85,5 \| 83,9 \| 69,0
VD-364W	86,3	102	7,692	1.4310	460,064	42,19	59,81	89,4 \| 94,8 \| 88,5 \| 85,0
VD-345A	55	100	7,955	1.4310	442,472	44,38	55,63	85,3 \| 84,3 \| 83,6 \| 87,9
VD-364E-10	70	95	8,525	1.4310	501,29	36,2	58,8	92,5 \| 91,9 \| 91,4 \| 94,2
VD-364E-02	80	80	8,606	1.4310	447,088	28,05	51,95	88,3 \| 88,8 \| 81,1 \| 95,1
VD-364R-60	77	102	9,053	1.4310	565,685	39,51	62,49	100,0 \| 100,0 \| 100,0 \| 100,0
VD-369C	78,3	110	10,551	1.4310	725,927	41,2	68,8	88,5 \| 95,4 \| 84,4 \| 85,8
VD-389E-20	89	115	10,887	1.4310	750,628	46,05	68,95	84,4 \| 87,0 \| 83,0 \| 83,2
VD-370	69,3	105	15,75	1.4310	1021,191	40,16	64,84	75,8 \| 94,1 \| 75,9 \| 57,5
VD-369B	78,3	75	16,413	1.4310	722,176	31	44	72,9 \| 89,0 \| 74,4 \| 55,2
VD-389F	75	102	19,09	1.4310	1099,239	44,42	57,58	71,2 \| 94,4 \| 71,8 \| 47,4
VD-364R-70	61	85	19,474	1.4310	919,177	37,8	47,2	67,5 \| 87,5 \| 68,5 \| 46,5
VD-395	88	125	20	1.4310	1480	51	74	62,7 \| 81,4 \| 61,3 \| 45,3
VD-375A	56,3	94	20,049	1.4310	802,193	53,99	40,01	66,4 \| 86,8 \| 67,3 \| 45,1
VD-399A	81	98	26,323	1.4310	1255,67	50,3	47,7	61,3 \| 88,7 \| 60,7 \| 34,4
VD-400	71	95	40,952	1.4310	1867,234	49,4	45,6	53,5 \| 86,8 \| 51,6 \| 22,1
VD-425	90	115	48,828	1.4310	2594,727	61,86	53,14	50,0 \| 78,1 \| 53,4 \| 18,5
VD-405A	58	98	52,131	1.4310	1617,199	66,98	31,02	47,3 \| 82,1 \| 42,3 \| 17,4
VD-406	58	110	52,131	1.4310	2242,769	66,98	43,02	48,5 \| 81,0 \| 47,0 \| 17,4
VD-431	73	135	63,624	1.4310	3259,197	83,77	51,23	46,9 \| 76,8 \| 49,7 \| 14,2
VD-414K	63	111	66,288	1.4310	2378,21	75,12	35,88	44,8 \| 80,1 \| 40,6 \| 13,7

Hasonló fémrugók száma: 27

Vámtarifaszám: 73202081; Nyomórugó VD-364R-60

Származási ország: DE, German; Nyomórugó VD-364R-60
