Nyomórugó VD-364R-70 Rozsdamentes acél Ø 6 x 55 x 85 mm

árlépcsők - Nyomórugó VD-364R-70

mennyiség	egységár (EUR)
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9700 EUR
175	2,9700 EUR
250	2,9700 EUR
350	2,9700 EUR

Nyomórugó Vétel

Termékkép Nyomórugó VD-364R-70

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-70

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	55	mm	Átlagos tekervényátmérő
De	61	mm	Tekervény külső átmérője
Dd	47,8	mm	Legnagyobb tüskeátmérő
Dh	62,3	mm	Legkisebb hüvelyátmérő
L0	85	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	919,177	N	Legnagyobb rugóerő statikus terhelésnél
Ln	37,8	mm	A rugó legkisebb hossza statikus terhelésnél
sn	47,2	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	870,491	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	40,3	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	11	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	22,57	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	3,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	19,474	N/mm	Rugóarány
Gew	212,3969	g	A termék tömege
Fntol	58,88	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	69,9	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1	mm	(+/-) tekervényátmérő tűréshatára
L0tol	2,2	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AK	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-70 Rozsdamentes acél Ø 6 x 55 x 85 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-70 Rozsdamentes acél Ø 6 x 55 x 85 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-70 Rozsdamentes acél Ø 6 x 55 x 85 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-70 Rozsdamentes acél Ø 6 x 55 x 85 mm

erő-út-számítás Nyomórugó VD-364R-70

Érdeklődési képlet Nyomórugó VD-364R-70 Rozsdamentes acél Ø 6 x 55 x 85 mm

Érdeklődési képlet Nyomórugó VD-364R-70

Hasonló nyomórugók a Nyomórugó VD-364R-70 Rozsdamentes acél Ø 6 x 55 x 85 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-70	1.4310	6	61	85	919,177	37,8	47,2	3,5	19,474	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-70	EN 10270-1	6	61	85	1071,318	37,75	47,25	3,5	22,673	92,9 \| 100,0 \| 92,8 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-313E-10	48	80	4,198	1.4310	225,308	26,33	53,67	51,8 \| 77,6 \| 56,2 \| 21,6
VD-313W	54	90	5,12	1.4310	324,192	26,68	63,32	85,0 \| 73,8 \| 87,7 \| 93,7
VD-314	54	99	5,12	1.4310	370,272	26,68	72,32	81,5 \| 74,2 \| 76,8 \| 93,7
VD-364R-31	69	88	6,139	1.4310	227,149	51	37	83,2 \| 87,5 \| 73,1 \| 89,0
VD-339J-21	58	78	6,695	1.4310	323,352	29,7	48,3	62,7 \| 87,3 \| 66,5 \| 34,4
VD-345A	55	100	7,955	1.4310	442,472	44,38	55,63	76,7 \| 79,8 \| 81,4 \| 68,7
VD-364E-10	70	95	8,525	1.4310	501,29	36,2	58,8	76,3 \| 89,8 \| 74,9 \| 64,1
VD-349A-10	50	95	8,573	1.4310	362,204	52,75	42,25	74,4 \| 79,6 \| 79,9 \| 63,8
VD-364R-42	54	92	8,929	1.4310	206,319	68,89	23,11	67,1 \| 83,4 \| 56,7 \| 61,2
VD-344A-12	60	80	9,391	1.4310	446,563	32,45	47,55	71,4 \| 91,9 \| 73,9 \| 48,2
VD-345	55	85	12,5	1.4310	664,063	31,88	53,13	78,6 \| 91,2 \| 80,5 \| 64,2
VD-364F	60	85,4	14,132	1.4310	712,104	35,01	50,39	63,0 \| 82,7 \| 67,5 \| 38,7
VD-364J-02	56	77	17,763	1.4310	752,264	34,65	42,35	89,4 \| 91,4 \| 85,8 \| 91,2
VD-364J-22	48	92	18,964	1.4310	853,379	47	45	93,0 \| 87,6 \| 94,1 \| 97,4
VD-364R-70	61	85	19,474	1.4310	919,177	37,8	47,2	100,0 \| 100,0 \| 100,0 \| 100,0
VD-375A	56,3	94	20,049	1.4310	802,193	53,99	40,01	91,9 \| 92,7 \| 86,0 \| 97,1
VD-375	56,3	80	31,506	1.4310	1293,686	38,94	41,06	78,2 \| 93,9 \| 79,0 \| 61,8
VD-381	46,3	90	39,159	1.4310	1456,3	52,81	37,19	69,7 \| 88,5 \| 71,0 \| 49,7
VD-400	71	95	40,952	1.4310	1867,234	49,4	45,6	68,0 \| 83,5 \| 72,9 \| 47,6
VD-389L	50	89	48,043	1.4310	1463,917	58,53	30,47	64,0 \| 87,7 \| 63,7 \| 40,5
VD-405A	58	98	52,131	1.4310	1617,199	66,98	31,02	61,4 \| 85,6 \| 61,3 \| 37,4
VD-405	58	75	81,92	1.4310	2175,744	48,44	26,56	53,0 \| 86,1 \| 49,3 \| 23,8
VD-404A	58	68	81,92	1.4310	1602,304	48,44	19,56	52,2 \| 83,4 \| 49,4 \| 23,8
VD-409A	53,5	82	84,551	1.4310	2084,467	57,35	24,65	52,5 \| 86,4 \| 48,2 \| 23,0
VD-411	48	90	101,818	1.4310	2438,545	66,05	23,95	48,7 \| 82,7 \| 44,2 \| 19,1
VD-414M-01	57	91	103,821	1.4310	2240,453	69,42	21,58	48,9 \| 84,5 \| 43,4 \| 18,8
VD-414J	63	77,3	104,167	1.4310	2390,521	54,35	22,95	49,0 \| 84,8 \| 43,5 \| 18,7
VD-435	60	75	233,333	1.4310	4870,833	54,13	20,88	40,7 \| 82,2 \| 31,6 \| 8,3

Hasonló fémrugók száma: 27

Vámtarifaszám: 73202081; Nyomórugó VD-364R-70

Származási ország: DE, German; Nyomórugó VD-364R-70

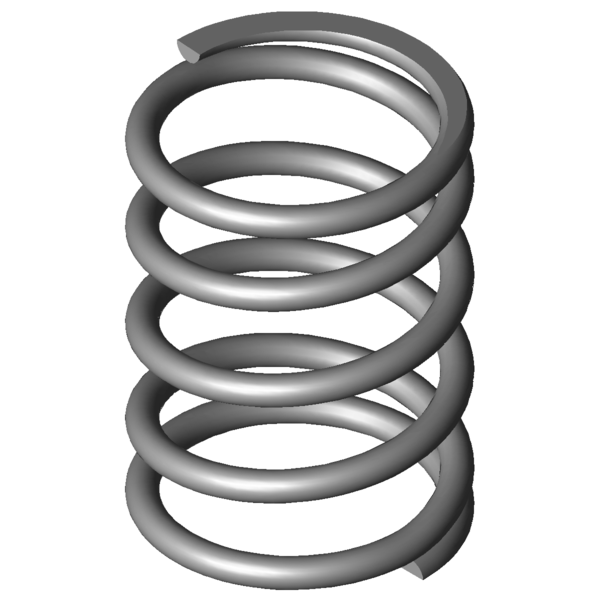

Termékkép - nyomórugók VD-364R-70
