Nyomórugó VD-375 Rozsdamentes acél Ø 6,3 x 50 x 80 mm

árlépcsők - Nyomórugó VD-375

mennyiség	egységár (EUR)
1	13,3600 EUR
2	10,6400 EUR
3	6,1500 EUR
7	4,0000 EUR
17	2,6100 EUR
37	2,2000 EUR
75	2,1400 EUR
125	2,1400 EUR
175	2,1400 EUR
250	2,1400 EUR
350	2,1400 EUR

Nyomórugó Vétel

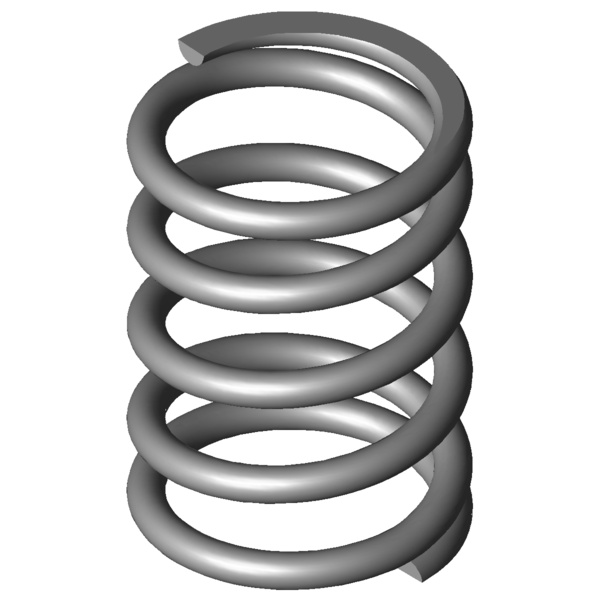

Termékkép Nyomórugó VD-375

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-375

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6,3	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	50	mm	Átlagos tekervényátmérő
De	56,3	mm	Tekervény külső átmérője
Dd	42,6	mm	Legnagyobb tüskeátmérő
Dh	57,7	mm	Legkisebb hüvelyátmérő
L0	80	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	1293,686	N	Legnagyobb rugóerő statikus terhelésnél
Ln	38,94	mm	A rugó legkisebb hossza statikus terhelésnél
sn	41,06	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	1127,912	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	44,2	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	7,25	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	21,057	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	3,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	31,506	N/mm	Rugóarány
Gew	212,8796	g	A termék tömege
Fntol	81,1	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	79,9	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,6	mm	(+/-) tekervényátmérő tűréshatára
L0tol	1,6	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AF	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-375 Rozsdamentes acél Ø 6,3 x 50 x 80 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-375 Rozsdamentes acél Ø 6,3 x 50 x 80 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-375 Rozsdamentes acél Ø 6,3 x 50 x 80 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-375 Rozsdamentes acél Ø 6,3 x 50 x 80 mm

erő-út-számítás Nyomórugó VD-375

Érdeklődési képlet Nyomórugó VD-375 Rozsdamentes acél Ø 6,3 x 50 x 80 mm

Érdeklődési képlet Nyomórugó VD-375

Hasonló nyomórugók a Nyomórugó VD-375 Rozsdamentes acél Ø 6,3 x 50 x 80 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-375	1.4310	6,3	56,3	80	1293,686	38,94	41,06	3,5	31,506	100,0 \| 100,0 \| 100,0 \| 100,0
D-375	EN 10270-1	6,3	56,3	80	1506,22	38,94	41,06	3,5	36,682	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-313W	54	90	5,12	1.4310	324,192	26,68	63,32	48,0 \| 82,8 \| 45,0 \| 16,2
VD-339J-21	58	78	6,695	1.4310	323,352	29,7	48,3	55,0 \| 88,7 \| 55,0 \| 21,2
VD-345A	55	100	7,955	1.4310	442,472	44,38	55,63	55,0 \| 85,7 \| 54,0 \| 25,2
VD-364R-42	54	92	8,929	1.4310	206,319	68,89	23,11	51,7 \| 90,6 \| 36,1 \| 28,3
VD-344A-12	60	80	9,391	1.4310	446,563	32,45	47,55	60,4 \| 91,1 \| 60,4 \| 29,8
VD-339K	50	74,4	10,883	1.4310	496,923	28,74	45,66	61,0 \| 84,4 \| 64,2 \| 34,5
VD-349A-04	50	70	10,912	1.4310	295,704	42,9	27,1	54,8 \| 85,2 \| 44,4 \| 34,6
VD-345	55	85	12,5	1.4310	664,063	31,88	53,13	64,8 \| 90,4 \| 64,3 \| 39,7
VD-344B	55	66	12,5	1.4310	426,563	31,88	34,13	61,4 \| 86,5 \| 58,0 \| 39,7
VD-364F	60	85,4	14,132	1.4310	712,104	35,01	50,39	68,2 \| 91,6 \| 68,3 \| 44,9
VD-350A	45	80	15,536	1.4310	576,549	42,89	37,11	67,7 \| 86,4 \| 67,5 \| 49,3
VD-364J-02	56	77	17,763	1.4310	752,264	34,65	42,35	76,1 \| 94,3 \| 77,6 \| 56,4
VD-364R-70	61	85	19,474	1.4310	919,177	37,8	47,2	78,2 \| 93,9 \| 79,0 \| 61,8
VD-375A	56,3	94	20,049	1.4310	802,193	53,99	40,01	79,5 \| 95,0 \| 79,7 \| 63,6
VD-375	56,3	80	31,506	1.4310	1293,686	38,94	41,06	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389L	50	89	48,043	1.4310	1463,917	58,53	30,47	78,8 \| 89,6 \| 81,3 \| 65,6
VD-405A	58	98	52,131	1.4310	1617,199	66,98	31,02	74,7 \| 85,8 \| 77,8 \| 60,4
VD-405	58	75	81,92	1.4310	2175,744	48,44	26,56	63,5 \| 89,9 \| 62,1 \| 38,5
VD-404A	58	68	81,92	1.4310	1602,304	48,44	19,56	63,2 \| 86,9 \| 64,2 \| 38,5
VD-409A	53,5	82	84,551	1.4310	2084,467	57,35	24,65	62,9 \| 90,4 \| 61,0 \| 37,3
VD-411	48	90	101,818	1.4310	2438,545	66,05	23,95	57,0 \| 84,3 \| 55,7 \| 30,9
VD-414M-01	57	91	103,821	1.4310	2240,453	69,42	21,58	57,0 \| 85,6 \| 55,1 \| 30,3
VD-414J	63	77,3	104,167	1.4310	2390,521	54,35	22,95	56,9 \| 85,3 \| 55,0 \| 30,2
VD-435	60	75	233,333	1.4310	4870,833	54,13	20,88	45,2 \| 83,5 \| 38,7 \| 13,5

Hasonló fémrugók száma: 23

Vámtarifaszám: 73202081; Nyomórugó VD-375

Származási ország: DE, German; Nyomórugó VD-375
