Nyomórugó VD-345A Rozsdamentes acél Ø 5 x 50 x 100 mm

árlépcsők - Nyomórugó VD-345A

mennyiség	egységár (EUR)
1	13,3600 EUR
2	10,6400 EUR
3	6,1500 EUR
7	4,0000 EUR
17	2,6100 EUR
37	2,2000 EUR
75	2,1400 EUR
125	2,1400 EUR
175	2,1400 EUR
250	2,1400 EUR
350	2,1400 EUR

Nyomórugó Vétel

Termékkép Nyomórugó VD-345A

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-345A

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	5	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	50	mm	Átlagos tekervényátmérő
De	55	mm	Tekervény külső átmérője
Dd	43,7	mm	Legnagyobb tüskeátmérő
Dh	56,8	mm	Legkisebb hüvelyátmérő
L0	100	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	442,472	N	Legnagyobb rugóerő statikus terhelésnél
Ln	44,38	mm	A rugó legkisebb hossza statikus terhelésnél
sn	55,63	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	415,068	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	47,82	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	28,91	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	17,273	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	5,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	7,955	N/mm	Rugóarány
Gew	182,8485	g	A termék tömege
Fntol	34,58	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	34,11	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,8	mm	(+/-) tekervényátmérő tűréshatára
L0tol	2,9	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AF	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-345A Rozsdamentes acél Ø 5 x 50 x 100 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-345A Rozsdamentes acél Ø 5 x 50 x 100 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-345A Rozsdamentes acél Ø 5 x 50 x 100 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-345A Rozsdamentes acél Ø 5 x 50 x 100 mm

erő-út-számítás Nyomórugó VD-345A

Érdeklődési képlet Nyomórugó VD-345A Rozsdamentes acél Ø 5 x 50 x 100 mm

Érdeklődési képlet Nyomórugó VD-345A

Hasonló nyomórugók a Nyomórugó VD-345A Rozsdamentes acél Ø 5 x 50 x 100 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-345A	1.4310	5	55	100	442,472	44,38	55,63	5,5	7,955	100,0 \| 100,0 \| 100,0 \| 100,0
D-345A	EN 10270-1	5	55	100	515,163	44,38	55,63	5,5	9,261	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-288X-21	48	103	1,414	1.4310	103,63	29,72	73,28	49,6 \| 81,5 \| 49,7 \| 17,8
VD-288G	48	104	1,664	1.4310	139,427	20,21	83,79	49,9 \| 79,8 \| 49,0 \| 20,9
VD-289	55	117	1,886	1.4310	177,057	23,12	93,88	52,2 \| 83,2 \| 49,6 \| 23,7
VD-288X-20	48	88	2,222	1.4310	148,681	21,09	66,91	54,9 \| 78,4 \| 58,4 \| 27,9
VD-318C	49	103	4,469	1.4310	297,766	36,38	66,62	73,4 \| 88,7 \| 75,4 \| 56,2
VD-314	54	99	5,12	1.4310	370,272	26,68	72,32	79,0 \| 92,4 \| 80,3 \| 64,4
VD-313W	54	90	5,12	1.4310	324,192	26,68	63,32	78,1 \| 89,4 \| 80,6 \| 64,4
VD-320	44	105	6,364	1.4310	442,273	35,5	69,5	85,0 \| 85,1 \| 90,0 \| 80,0
VD-339L	50	112	6,926	1.4310	498,506	40,02	71,98	86,7 \| 90,1 \| 83,0 \| 87,1
VD-345A	55	100	7,955	1.4310	442,472	44,38	55,63	100,0 \| 100,0 \| 100,0 \| 100,0
VD-349A-10	50	95	8,573	1.4310	362,204	52,75	42,25	89,0 \| 95,3 \| 78,9 \| 92,8
VD-364R-42	54	92	8,929	1.4310	206,319	68,89	23,11	75,4 \| 93,2 \| 44,1 \| 89,1
VD-364J-03	56	117	11,304	1.4310	778,262	48,15	68,85	76,9 \| 91,5 \| 68,8 \| 70,4
VD-345	55	85	12,5	1.4310	664,063	31,88	53,13	79,9 \| 95,0 \| 81,1 \| 63,6
VD-364F	60	85,4	14,132	1.4310	712,104	35,01	50,39	74,0 \| 89,3 \| 76,4 \| 56,3
VD-351	45	95,5	15,536	1.4310	817,361	42,89	52,61	72,7 \| 92,4 \| 74,4 \| 51,2
VD-364J-02	56	77	17,763	1.4310	752,264	34,65	42,35	67,0 \| 88,7 \| 67,5 \| 44,8
VD-364J-22	48	92	18,964	1.4310	853,379	47	45	66,1 \| 90,1 \| 66,4 \| 41,9
VD-375A	56,3	94	20,049	1.4310	802,193	53,99	40,01	64,5 \| 90,4 \| 63,5 \| 39,7
VD-376	56,3	115	20,049	1.4310	1223,227	53,99	61,01	63,8 \| 88,0 \| 63,7 \| 39,7
VD-364R-82	46	102	20,846	1.4310	635,79	71,5	30,5	62,9 \| 88,3 \| 62,2 \| 38,2
VD-381A	46,3	100	25,338	1.4310	639,958	74,74	25,26	58,8 \| 87,8 \| 57,3 \| 31,4
VD-375	56,3	80	31,506	1.4310	1293,686	38,94	41,06	55,0 \| 85,7 \| 54,0 \| 25,2
VD-389L	50	89	48,043	1.4310	1463,917	58,53	30,47	47,6 \| 83,8 \| 42,5 \| 16,6
VD-405A	58	98	52,131	1.4310	1617,199	66,98	31,02	47,3 \| 85,1 \| 41,6 \| 15,3

Hasonló fémrugók száma: 24

Vámtarifaszám: 73202081; Nyomórugó VD-345A

Származási ország: DE, German; Nyomórugó VD-345A

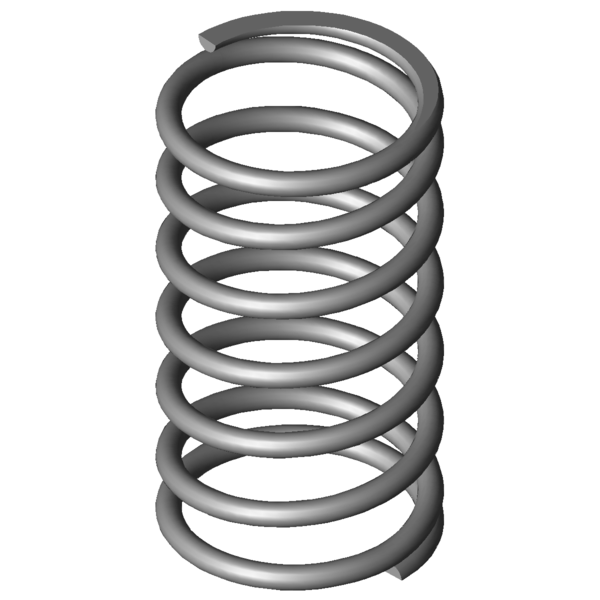

Termékkép - nyomórugók VD-345A
