Nyomórugó VD-318C Rozsdamentes acél Ø 4 x 45 x 103 mm

árlépcsők - Nyomórugó VD-318C

mennyiség	egységár (EUR)
1	13,1800 EUR
2	10,5000 EUR
3	6,0600 EUR
7	3,9100 EUR
17	2,5400 EUR
37	2,1200 EUR
75	2,0700 EUR
125	2,0700 EUR
175	2,0700 EUR
250	2,0700 EUR
350	2,0700 EUR

Nyomórugó Vétel

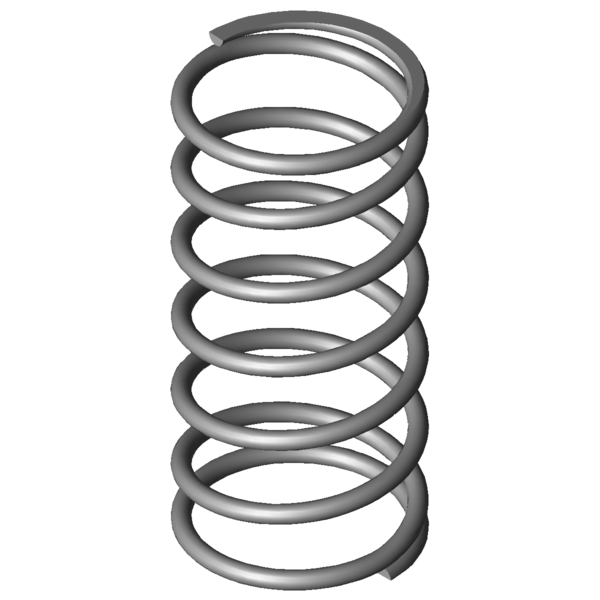

Termékkép Nyomórugó VD-318C

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-318C

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	4	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	45	mm	Átlagos tekervényátmérő
De	49	mm	Tekervény külső átmérője
Dd	39,8	mm	Legnagyobb tüskeátmérő
Dh	50,8	mm	Legkisebb hüvelyátmérő
L0	103	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	297,766	N	Legnagyobb rugóerő statikus terhelésnél
Ln	36,38	mm	A rugó legkisebb hossza statikus terhelésnél
sn	66,62	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	283,493	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	39,57	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	25,62	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	18	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	5,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	4,469	N/mm	Rugóarány
Gew	105,3208	g	A termék tömege
Fntol	22,27	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	22,02	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,8	mm	(+/-) tekervényátmérő tűréshatára
L0tol	3,28	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AE	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-318C Rozsdamentes acél Ø 4 x 45 x 103 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-318C Rozsdamentes acél Ø 4 x 45 x 103 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-318C Rozsdamentes acél Ø 4 x 45 x 103 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-318C Rozsdamentes acél Ø 4 x 45 x 103 mm

erő-út-számítás Nyomórugó VD-318C

Érdeklődési képlet Nyomórugó VD-318C Rozsdamentes acél Ø 4 x 45 x 103 mm

Érdeklődési képlet Nyomórugó VD-318C

Hasonló nyomórugók a Nyomórugó VD-318C Rozsdamentes acél Ø 4 x 45 x 103 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-318C	1.4310	4	49	103	297,766	36,38	66,62	5,5	4,469	100,0 \| 100,0 \| 100,0 \| 100,0
D-318C	EN 10270-1	4	49	103	346,684	36,38	66,62	5,5	5,204	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-263V-19	46	87	1,186	1.4310	81,151	18,6	68,4	56,4 \| 80,3 \| 62,3 \| 26,5
VD-288X-21	48	103	1,414	1.4310	103,63	29,72	73,28	61,8 \| 91,0 \| 62,9 \| 31,6
VD-288Z	40	100	1,473	1.4310	82,698	43,85	56,15	57,9 \| 84,6 \| 56,0 \| 33,0
VD-288G	48	104	1,664	1.4310	139,427	20,21	83,79	63,1 \| 89,0 \| 63,2 \| 37,2
VD-289C-02	48	115	1,855	1.4310	155,966	30,93	84,07	65,5 \| 89,2 \| 65,8 \| 41,5
VD-288X-20	48	88	2,222	1.4310	148,681	21,09	66,91	70,2 \| 86,1 \| 74,7 \| 49,7
VD-313E-11	48	120	2,798	1.4310	235,382	35,89	84,11	77,7 \| 91,3 \| 79,1 \| 62,6
VD-318C	49	103	4,469	1.4310	297,766	36,38	66,62	100,0 \| 100,0 \| 100,0 \| 100,0
VD-314	54	99	5,12	1.4310	370,272	26,68	72,32	89,7 \| 95,6 \| 86,3 \| 87,3
VD-313W	54	90	5,12	1.4310	324,192	26,68	63,32	91,2 \| 92,7 \| 93,4 \| 87,3
VD-320	44	105	6,364	1.4310	442,273	35,5	69,5	82,6 \| 96,0 \| 81,6 \| 70,2
VD-339L	50	112	6,926	1.4310	498,506	40,02	71,98	77,9 \| 93,0 \| 76,1 \| 64,5
VD-345A	55	100	7,955	1.4310	442,472	44,38	55,63	73,4 \| 88,7 \| 75,4 \| 56,2
VD-349A-10	50	95	8,573	1.4310	362,204	52,75	42,25	71,7 \| 90,1 \| 72,8 \| 52,1
VD-364R-42	54	92	8,929	1.4310	206,319	68,89	23,11	62,0 \| 83,8 \| 52,0 \| 50,1
VD-351A	45	110	11,393	1.4310	628,337	54,85	55,15	64,3 \| 88,5 \| 65,1 \| 39,2
VD-351	45	95,5	15,536	1.4310	817,361	42,89	52,61	58,2 \| 88,2 \| 57,7 \| 28,8
VD-364J-22	48	92	18,964	1.4310	853,379	47	45	53,8 \| 86,7 \| 51,2 \| 23,6
VD-364R-82	46	102	20,846	1.4310	635,79	71,5	30,5	51,4 \| 86,5 \| 46,3 \| 21,4
VD-364J-10	42	102	25,332	1.4310	1249,197	52,69	49,31	50,8 \| 85,8 \| 48,9 \| 17,6
VD-381A	46,3	100	25,338	1.4310	639,958	74,74	25,26	48,3 \| 85,0 \| 42,2 \| 17,6
VD-364R-92	39	100	37,124	1.4310	1098,34	70,41	29,59	43,0 \| 81,1 \| 35,8 \| 12,0
VD-364R-06	39	102	38,655	1.4310	1565,535	61,5	40,5	44,7 \| 82,5 \| 39,9 \| 11,6

Hasonló fémrugók száma: 22

Vámtarifaszám: 73202081; Nyomórugó VD-318C

Származási ország: DE, German; Nyomórugó VD-318C
