Nyomórugó VD-375A Rozsdamentes acél Ø 6,3 x 50 x 94 mm

árlépcsők - Nyomórugó VD-375A

mennyiség	egységár (EUR)
1	13,5300 EUR
2	10,7800 EUR
3	6,2300 EUR
7	4,2800 EUR
17	2,7100 EUR
37	2,3100 EUR
75	2,2200 EUR
125	2,2200 EUR
175	2,2200 EUR
250	2,2200 EUR
350	2,2200 EUR

Nyomórugó Vétel

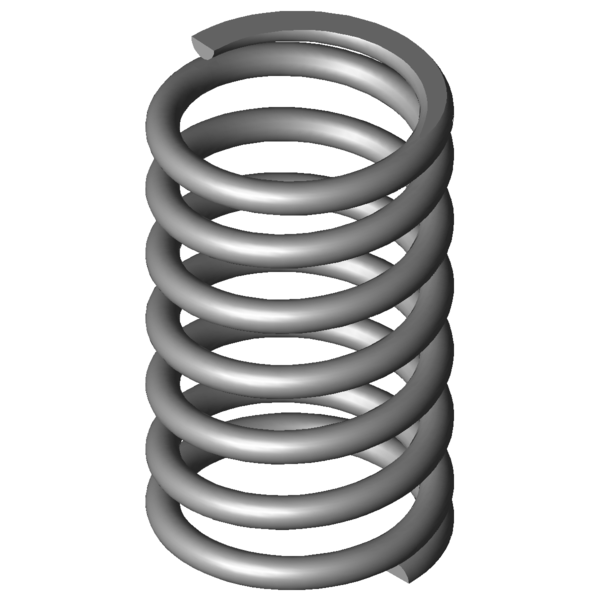

Termékkép Nyomórugó VD-375A

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-375A

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6,3	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	50	mm	Átlagos tekervényátmérő
De	56,3	mm	Tekervény külső átmérője
Dd	42,6	mm	Legnagyobb tüskeátmérő
Dh	57,7	mm	Legkisebb hüvelyátmérő
L0	94	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	802,193	N	Legnagyobb rugóerő statikus terhelésnél
Ln	53,99	mm	A rugó legkisebb hossza statikus terhelésnél
sn	40,01	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	734,604	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	57,36	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	22,91	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	15,945	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	5,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	20,049	N/mm	Rugóarány
Gew	290,2903	g	A termék tömege
Fntol	65,45	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	64,2	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,6	mm	(+/-) tekervényátmérő tűréshatára
L0tol	2,2	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AG	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-375A Rozsdamentes acél Ø 6,3 x 50 x 94 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-375A Rozsdamentes acél Ø 6,3 x 50 x 94 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-375A Rozsdamentes acél Ø 6,3 x 50 x 94 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-375A Rozsdamentes acél Ø 6,3 x 50 x 94 mm

erő-út-számítás Nyomórugó VD-375A

Érdeklődési képlet Nyomórugó VD-375A Rozsdamentes acél Ø 6,3 x 50 x 94 mm

Érdeklődési képlet Nyomórugó VD-375A

Hasonló nyomórugók a Nyomórugó VD-375A Rozsdamentes acél Ø 6,3 x 50 x 94 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-375A	1.4310	6,3	56,3	94	802,193	53,99	40,01	5,5	20,049	100,0 \| 100,0 \| 100,0 \| 100,0
D-375A	EN 10270-1	6,3	56,3	94	933,982	53,99	40,01	5,5	23,343	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-313W	54	90	5,12	1.4310	324,192	26,68	63,32	54,1 \| 85,1 \| 51,8 \| 25,5
VD-314	54	99	5,12	1.4310	370,272	26,68	72,32	53,7 \| 84,8 \| 50,7 \| 25,5
VD-339J-21	58	78	6,695	1.4310	323,352	29,7	48,3	59,6 \| 83,8 \| 61,6 \| 33,4
VD-345A	55	100	7,955	1.4310	442,472	44,38	55,63	64,5 \| 90,4 \| 63,5 \| 39,7
VD-349A-10	50	95	8,573	1.4310	362,204	52,75	42,25	67,2 \| 89,0 \| 69,9 \| 42,8
VD-364R-42	54	92	8,929	1.4310	206,319	68,89	23,11	60,2 \| 94,2 \| 41,7 \| 44,5
VD-344A-12	60	80	9,391	1.4310	446,563	32,45	47,55	67,6 \| 86,1 \| 69,9 \| 46,8
VD-364J-03	56	117	11,304	1.4310	778,262	48,15	68,85	74,3 \| 89,0 \| 77,6 \| 56,4
VD-345	55	85	12,5	1.4310	664,063	31,88	53,13	76,8 \| 89,2 \| 79,0 \| 62,3
VD-364F	60	85,4	14,132	1.4310	712,104	35,01	50,39	81,7 \| 90,7 \| 84,1 \| 70,5
VD-351	45	95,5	15,536	1.4310	817,361	42,89	52,61	83,5 \| 85,9 \| 87,1 \| 77,5
VD-364J-02	56	77	17,763	1.4310	752,264	34,65	42,35	90,8 \| 89,6 \| 94,1 \| 88,6
VD-364J-22	48	92	18,964	1.4310	853,379	47	45	92,1 \| 90,1 \| 91,5 \| 94,6
VD-364R-70	61	85	19,474	1.4310	919,177	37,8	47,2	91,9 \| 92,7 \| 86,0 \| 97,1
VD-375A	56,3	94	20,049	1.4310	802,193	53,99	40,01	100,0 \| 100,0 \| 100,0 \| 100,0
VD-381A	46,3	100	25,338	1.4310	639,958	74,74	25,26	80,9 \| 92,1 \| 71,5 \| 79,1
VD-375	56,3	80	31,506	1.4310	1293,686	38,94	41,06	79,5 \| 95,0 \| 79,7 \| 63,6
VD-381	46,3	90	39,159	1.4310	1456,3	52,81	37,19	72,6 \| 92,7 \| 74,0 \| 51,2
VD-389L	50	89	48,043	1.4310	1463,917	58,53	30,47	66,1 \| 91,2 \| 65,5 \| 41,7
VD-405A	58	98	52,131	1.4310	1617,199	66,98	31,02	64,2 \| 90,6 \| 63,6 \| 38,5
VD-406	58	110	52,131	1.4310	2242,769	66,98	43,02	63,3 \| 87,1 \| 64,4 \| 38,5
VD-405	58	75	81,92	1.4310	2175,744	48,44	26,56	53,8 \| 85,2 \| 51,6 \| 24,5
VD-409A	53,5	82	84,551	1.4310	2084,467	57,35	24,65	53,6 \| 87,0 \| 50,0 \| 23,7
VD-411	48	90	101,818	1.4310	2438,545	66,05	23,95	50,9 \| 86,6 \| 46,4 \| 19,7
VD-414M-01	57	91	103,821	1.4310	2240,453	69,42	21,58	50,9 \| 88,5 \| 44,9 \| 19,3
VD-436	60	110	127,273	1.4310	3492,045	82,56	27,44	47,4 \| 80,8 \| 45,8 \| 15,8

Hasonló fémrugók száma: 25

Vámtarifaszám: 73202081; Nyomórugó VD-375A

Származási ország: DE, German; Nyomórugó VD-375A
