Nyomórugó VD-364R-31 Rozsdamentes acél Ø 5,6 x 63,4 x 88 mm

árlépcsők - Nyomórugó VD-364R-31

mennyiség	egységár (EUR)
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9700 EUR
175	2,9700 EUR
250	2,9700 EUR
350	2,9700 EUR

Nyomórugó Vétel

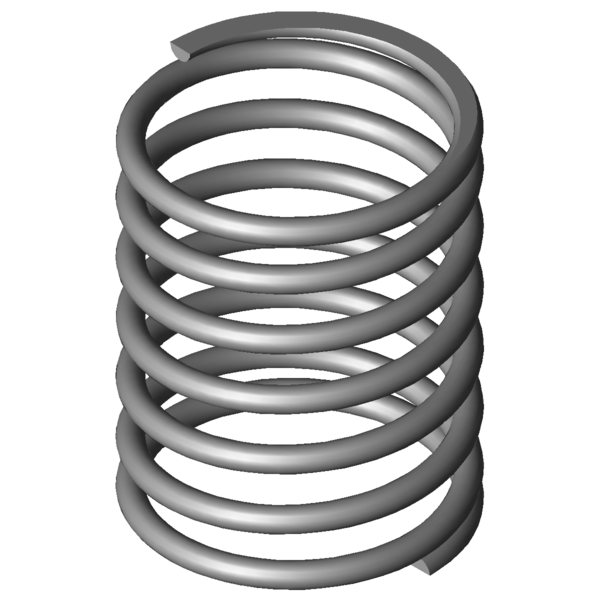

Termékkép Nyomórugó VD-364R-31

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-31

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	5,6	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	63,4	mm	Átlagos tekervényátmérő
De	69	mm	Tekervény külső átmérője
Dd	56	mm	Legnagyobb tüskeátmérő
Dh	71	mm	Legkisebb hüvelyátmérő
L0	88	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	227,149	N	Legnagyobb rugóerő statikus terhelésnél
Ln	51	mm	A rugó legkisebb hossza statikus terhelésnél
sn	37	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	199,532	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	55,5	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	32,5	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	14,982	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	5,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	6,139	N/mm	Rugóarány
Gew	290,8351	g	A termék tömege
Fntol	33,7	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	33,64	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	4,22	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AK	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-31 Rozsdamentes acél Ø 5,6 x 63,4 x 88 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-31 Rozsdamentes acél Ø 5,6 x 63,4 x 88 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-31 Rozsdamentes acél Ø 5,6 x 63,4 x 88 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-31 Rozsdamentes acél Ø 5,6 x 63,4 x 88 mm

erő-út-számítás Nyomórugó VD-364R-31

Érdeklődési képlet Nyomórugó VD-364R-31 Rozsdamentes acél Ø 5,6 x 63,4 x 88 mm

Érdeklődési képlet Nyomórugó VD-364R-31

Hasonló nyomórugók a Nyomórugó VD-364R-31 Rozsdamentes acél Ø 5,6 x 63,4 x 88 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-31	1.4310	5,6	69	88	227,149	51	37	5,5	6,139	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-31	EN 10270-1	5,6	69	88	264,467	51	37	5,5	7,148	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-288X-20	48	88	2,222	1.4310	148,681	21,09	66,91	57,0 \| 74,4 \| 60,4 \| 36,2
VD-339J-10	68	91	4,004	1.4310	240,109	31,03	59,97	78,4 \| 91,9 \| 78,1 \| 65,2
VD-313W	54	90	5,12	1.4310	324,192	26,68	63,32	76,7 \| 82,5 \| 64,2 \| 83,4
VD-364R-31	69	88	6,139	1.4310	227,149	51	37	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339J-21	58	78	6,695	1.4310	323,352	29,7	48,3	83,2 \| 84,4 \| 73,4 \| 91,7
VD-364E-10	70	95	8,525	1.4310	501,29	36,2	58,8	74,2 \| 96,5 \| 54,1 \| 72,0
VD-364E-02	80	80	8,606	1.4310	447,088	28,05	51,95	74,7 \| 91,8 \| 61,0 \| 71,3
VD-364R-42	54	92	8,929	1.4310	206,319	68,89	23,11	78,9 \| 91,3 \| 76,6 \| 68,8
VD-364R-60	77	102	9,053	1.4310	565,685	39,51	62,49	69,1 \| 89,7 \| 49,7 \| 67,8
VD-344A-12	60	80	9,391	1.4310	446,563	32,45	47,55	72,9 \| 89,1 \| 64,3 \| 65,4
VD-345	55	85	12,5	1.4310	664,063	31,88	53,13	63,2 \| 88,5 \| 51,9 \| 49,1
VD-364E-08	70	65	13,262	1.4310	501,29	27,2	37,8	69,4 \| 90,2 \| 71,6 \| 46,3
VD-364F	60	85,4	14,132	1.4310	712,104	35,01	50,39	63,4 \| 94,1 \| 52,7 \| 43,4
VD-370	69,3	105	15,75	1.4310	1021,191	40,16	64,84	56,5 \| 90,8 \| 39,7 \| 39,0
VD-369B	78,3	75	16,413	1.4310	722,176	31	44	60,9 \| 87,4 \| 57,8 \| 37,4
VD-364J-02	56	77	17,763	1.4310	752,264	34,65	42,35	60,8 \| 89,0 \| 58,8 \| 34,6
VD-389F	75	102	19,09	1.4310	1099,239	44,42	57,58	53,6 \| 86,1 \| 42,5 \| 32,2
VD-364R-70	61	85	19,474	1.4310	919,177	37,8	47,2	58,6 \| 92,8 \| 51,6 \| 31,5
VD-375A	56,3	94	20,049	1.4310	802,193	53,99	40,01	59,7 \| 88,0 \| 60,4 \| 30,6

Hasonló fémrugók száma: 18

Vámtarifaszám: 73202081; Nyomórugó VD-364R-31

Származási ország: DE, German; Nyomórugó VD-364R-31
