Nyomórugó VD-370 Rozsdamentes acél Ø 6,3 x 63 x 105 mm

árlépcsők - Nyomórugó VD-370

mennyiség	egységár (EUR)
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9700 EUR
175	2,9700 EUR
250	2,9700 EUR
350	2,9700 EUR

Nyomórugó Vétel

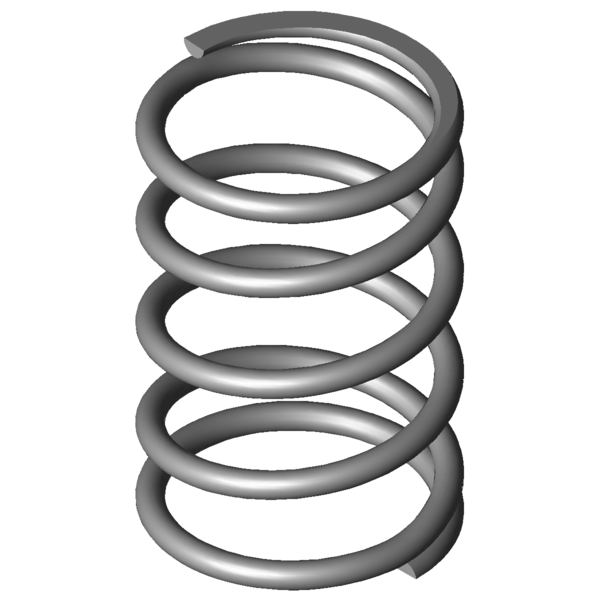

Termékkép Nyomórugó VD-370

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-370

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6,3	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	63	mm	Átlagos tekervényátmérő
De	69,3	mm	Tekervény külső átmérője
Dd	55	mm	Legnagyobb tüskeátmérő
Dh	72	mm	Legkisebb hüvelyátmérő
L0	105	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	1021,191	N	Legnagyobb rugóerő statikus terhelésnél
Ln	40,16	mm	A rugó legkisebb hossza statikus terhelésnél
sn	64,84	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	924,525	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	46,3	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	11,91	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	28,2	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	3,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	15,75	N/mm	Rugóarány
Gew	268,2283	g	A termék tömege
Fntol	63,1	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	62,3	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	2,47	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AK	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-370 Rozsdamentes acél Ø 6,3 x 63 x 105 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-370 Rozsdamentes acél Ø 6,3 x 63 x 105 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-370 Rozsdamentes acél Ø 6,3 x 63 x 105 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-370 Rozsdamentes acél Ø 6,3 x 63 x 105 mm

erő-út-számítás Nyomórugó VD-370

Érdeklődési képlet Nyomórugó VD-370 Rozsdamentes acél Ø 6,3 x 63 x 105 mm

Érdeklődési képlet Nyomórugó VD-370

Hasonló nyomórugók a Nyomórugó VD-370 Rozsdamentes acél Ø 6,3 x 63 x 105 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-370	1.4310	6,3	69,3	105	1021,191	40,16	64,84	3,5	15,75	62,6 \| 78,1 \| 59,2 \| 50,6
D-370	EN 10270-1	6,3	69,3	105	1188,958	40,16	64,84	3,5	18,338	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-339J-22	58	120	4,26	1.4310	334,429	41,5	78,5	65,2 \| 68,6 \| 73,7 \| 53,5
VD-339Z-01	75	117	4,555	1.4310	376,298	34,4	82,61	70,4 \| 76,7 \| 77,2 \| 57,2
VD-314	54	99	5,12	1.4310	370,272	26,68	72,32	58,0 \| 78,6 \| 63,0 \| 32,5
VD-364E-04	80	120	5,533	1.4310	456,432	37,5	82,5	74,8 \| 79,6 \| 75,3 \| 69,5
VD-344A-14	60	120	5,976	1.4310	446,733	45,25	74,75	75,3 \| 71,3 \| 79,5 \| 75,0
VD-364R-31	69	88	6,139	1.4310	227,149	51	37	56,5 \| 90,8 \| 39,7 \| 39,0
VD-340	68	120	6,249	1.4310	541,039	33,42	86,58	73,1 \| 73,8 \| 66,9 \| 78,5
VD-364W	86,3	102	7,692	1.4310	460,064	42,19	59,81	88,6 \| 82,5 \| 86,7 \| 96,6
VD-345A	55	100	7,955	1.4310	442,472	44,38	55,63	66,6 \| 84,7 \| 64,6 \| 50,5
VD-364E-10	70	95	8,525	1.4310	501,29	36,2	58,8	72,1 \| 92,3 \| 69,9 \| 54,1
VD-364R-60	77	102	9,053	1.4310	565,685	39,51	62,49	81,0 \| 78,3 \| 76,7 \| 88,0
VD-369C	78,3	110	10,551	1.4310	725,927	41,2	68,8	74,3 \| 82,3 \| 65,0 \| 75,5
VD-364J-03	56	117	11,304	1.4310	778,262	48,15	68,85	68,8 \| 73,0 \| 63,1 \| 70,5
VD-364R-71	61	120	12,393	1.4310	836,5	52,5	67,5	67,4 \| 75,8 \| 62,0 \| 64,3
VD-370	69,3	105	15,75	1.4310	1021,191	40,16	64,84	62,6 \| 78,1 \| 59,2 \| 50,6
VD-389F	75	102	19,09	1.4310	1099,239	44,42	57,58	62,1 \| 81,9 \| 62,7 \| 41,7
VD-364R-70	61	85	19,474	1.4310	919,177	37,8	47,2	49,1 \| 77,4 \| 50,5 \| 19,5
VD-376	56,3	115	20,049	1.4310	1223,227	53,99	61,01	71,9 \| 89,2 \| 74,0 \| 52,6
VD-375A	56,3	94	20,049	1.4310	802,193	53,99	40,01	51,7 \| 79,3 \| 55,6 \| 20,1
VD-399A	81	98	26,323	1.4310	1255,67	50,3	47,7	63,9 \| 88,2 \| 63,6 \| 40,1
VD-400	71	95	40,952	1.4310	1867,234	49,4	45,6	54,5 \| 85,3 \| 52,6 \| 25,8
VD-406	58	110	52,131	1.4310	2242,769	66,98	43,02	50,7 \| 84,3 \| 47,4 \| 20,2
VD-405A	58	98	52,131	1.4310	1617,199	66,98	31,02	68,2 \| 85,8 \| 66,6 \| 52,1
VD-414K	63	111	66,288	1.4310	2378,21	75,12	35,88	46,8 \| 83,2 \| 41,3 \| 15,9
VD-430	73	96	99,981	1.4310	3540,962	60,58	35,42	42,6 \| 81,2 \| 36,0 \| 10,6
VD-414M-01	57	91	103,821	1.4310	2240,453	69,42	21,58	82,0 \| 87,6 \| 62,1 \| 96,3
VD-436	60	110	127,273	1.4310	3492,045	82,56	27,44	85,5 \| 89,8 \| 88,0 \| 78,6

Hasonló fémrugók száma: 26

Vámtarifaszám: 73202081; Nyomórugó VD-370

Származási ország: DE, German; Nyomórugó VD-370
