Nyomórugó VD-364R-71 Rozsdamentes acél Ø 6 x 55 x 120 mm

árlépcsők - Nyomórugó VD-364R-71

mennyiség	egységár (EUR)
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	3,8200 EUR
37	3,3100 EUR
75	3,2400 EUR
125	3,2400 EUR
175	3,2400 EUR
250	3,2400 EUR
350	3,2400 EUR

Nyomórugó Vétel

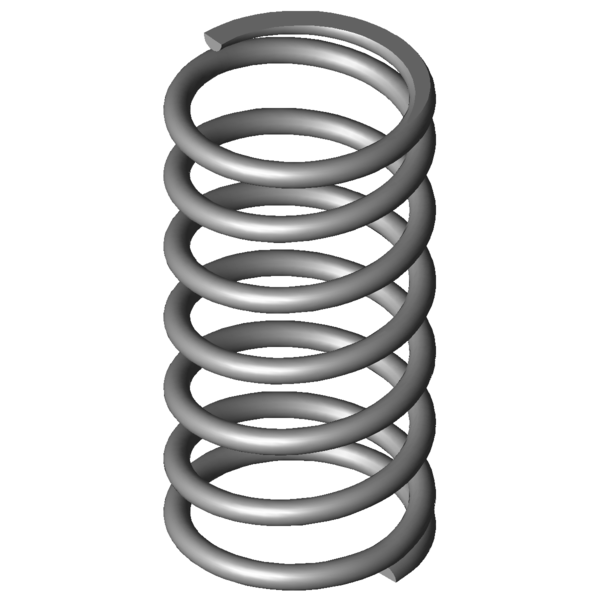

Termékkép Nyomórugó VD-364R-71

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-71

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	55	mm	Átlagos tekervényátmérő
De	61	mm	Tekervény külső átmérője
Dd	47,8	mm	Legnagyobb tüskeátmérő
Dh	62,3	mm	Legkisebb hüvelyátmérő
L0	120	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	836,5	N	Legnagyobb rugóerő statikus terhelésnél
Ln	52,5	mm	A rugó legkisebb hossza statikus terhelésnél
sn	67,5	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	784,451	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	56,7	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	21,6	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	20,727	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	5,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	12,393	N/mm	Rugóarány
Gew	289,6321	g	A termék tömege
Fntol	52,15	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	61,9	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1	mm	(+/-) tekervényátmérő tűréshatára
L0tol	3,1	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AL	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-71 Rozsdamentes acél Ø 6 x 55 x 120 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-71 Rozsdamentes acél Ø 6 x 55 x 120 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-71 Rozsdamentes acél Ø 6 x 55 x 120 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-71 Rozsdamentes acél Ø 6 x 55 x 120 mm

erő-út-számítás Nyomórugó VD-364R-71

Érdeklődési képlet Nyomórugó VD-364R-71 Rozsdamentes acél Ø 6 x 55 x 120 mm

Érdeklődési képlet Nyomórugó VD-364R-71

Hasonló nyomórugók a Nyomórugó VD-364R-71 Rozsdamentes acél Ø 6 x 55 x 120 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-71	1.4310	6	61	120	836,5	52,5	67,5	5,5	12,393	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-71	EN 10270-1	6	61	120	974,502	52,46	67,54	5,5	14,429	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-313B	60	122	2,341	1.4310	225,395	25,7	96,3	51,0 \| 85,6 \| 48,5 \| 18,9
VD-313E-11	48	120	2,798	1.4310	235,382	35,89	84,11	52,1 \| 79,6 \| 54,2 \| 22,6
VD-364R-32	69	136	3,973	1.4310	251,418	72,71	63,29	61,3 \| 90,0 \| 61,9 \| 32,1
VD-339J-22	58	120	4,26	1.4310	334,429	41,5	78,5	62,5 \| 90,0 \| 63,0 \| 34,4
VD-339Z-01	75	117	4,555	1.4310	376,298	34,4	82,61	62,5 \| 87,4 \| 63,3 \| 36,8
VD-314	54	99	5,12	1.4310	370,272	26,68	72,32	63,1 \| 79,2 \| 68,8 \| 41,3
VD-344A-14	60	120	5,976	1.4310	446,733	45,25	74,75	71,3 \| 93,9 \| 71,9 \| 48,2
VD-364R-43	54	135	6,072	1.4310	236,535	96,04	38,96	60,7 \| 90,2 \| 43,0 \| 49,0
VD-340	68	120	6,249	1.4310	541,039	33,42	86,58	70,9 \| 91,0 \| 71,3 \| 50,4
VD-339L	50	112	6,926	1.4310	498,506	40,02	71,98	72,0 \| 83,4 \| 76,7 \| 55,9
VD-346	55	130	7,955	1.4310	681,108	44,38	85,63	77,6 \| 88,6 \| 80,1 \| 64,2
VD-345A	55	100	7,955	1.4310	442,472	44,38	55,63	72,5 \| 85,6 \| 67,7 \| 64,2
VD-364G	60	128	8,993	1.4310	712,875	48,73	79,27	84,1 \| 94,6 \| 85,2 \| 72,6
VD-364J-03	56	117	11,304	1.4310	778,262	48,15	68,85	93,5 \| 93,7 \| 95,5 \| 91,2
VD-364R-71	61	120	12,393	1.4310	836,5	52,5	67,5	100,0 \| 100,0 \| 100,0 \| 100,0
VD-376A	56,3	140	12,973	1.4310	822,95	76,56	63,44	94,3 \| 91,1 \| 96,2 \| 95,5
VD-370	69,3	105	15,75	1.4310	1021,191	40,16	64,84	86,0 \| 90,3 \| 89,0 \| 78,7
VD-364R-70	61	85	19,474	1.4310	919,177	37,8	47,2	78,1 \| 90,3 \| 80,5 \| 63,6
VD-376	56,3	115	20,049	1.4310	1223,227	53,99	61,01	78,6 \| 94,5 \| 79,4 \| 61,8
VD-375A	56,3	94	20,049	1.4310	802,193	53,99	40,01	76,0 \| 88,6 \| 77,6 \| 61,8
VD-406A	58	147	33,732	1.4310	1761,325	94,78	52,22	61,0 \| 83,9 \| 62,4 \| 36,7
VD-406	58	110	52,131	1.4310	2242,769	66,98	43,02	53,8 \| 87,2 \| 50,5 \| 23,8
VD-405A	58	98	52,131	1.4310	1617,199	66,98	31,02	52,2 \| 83,9 \| 48,8 \| 23,8
VD-414M-02	57	138	64,888	1.4310	2448,094	100,27	37,73	48,8 \| 82,4 \| 45,0 \| 19,1
VD-414K	63	111	66,288	1.4310	2378,21	75,12	35,88	49,4 \| 85,3 \| 44,2 \| 18,7
VD-409B	50	110	74,423	1.4310	2578,764	75,35	34,65	47,1 \| 82,9 \| 41,9 \| 16,7
VD-445	55	140	120,027	1.4310	3549,211	110,43	29,57	40,9 \| 78,6 \| 33,7 \| 10,3
VD-436	60	110	127,273	1.4310	3492,045	82,56	27,44	41,8 \| 83,3 \| 32,3 \| 9,7

Hasonló fémrugók száma: 27

Vámtarifaszám: 73202081; Nyomórugó VD-364R-71

Származási ország: DE, German; Nyomórugó VD-364R-71
