Nyomórugó VD-364R-43 Rozsdamentes acél Ø 5,6 x 48,4 x 135 mm

árlépcsők - Nyomórugó VD-364R-43

mennyiség	egységár (EUR)
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	3,8200 EUR
37	3,3100 EUR
75	3,2400 EUR
125	3,2400 EUR
175	3,2400 EUR
250	3,2400 EUR
350	3,2400 EUR

Nyomórugó Vétel

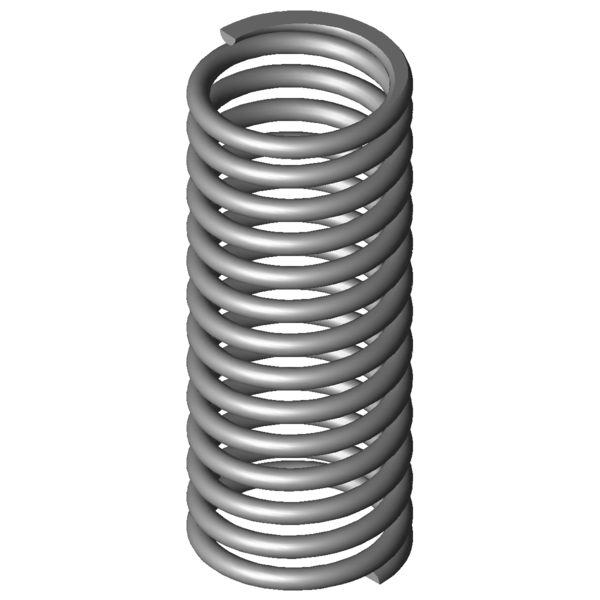

Termékkép Nyomórugó VD-364R-43

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-43

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	5,6	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	48,4	mm	Átlagos tekervényátmérő
De	54	mm	Tekervény külső átmérője
Dd	41,4	mm	Legnagyobb tüskeátmérő
Dh	55,5	mm	Legkisebb hüvelyátmérő
L0	135	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	236,535	N	Legnagyobb rugóerő statikus terhelésnél
Ln	96,04	mm	A rugó legkisebb hossza statikus terhelésnél
sn	38,96	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	191,503	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	103,46	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	31,54	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	10,352	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	12,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	6,072	N/mm	Rugóarány
Gew	429,2493	g	A termék tömege
Fntol	36,1	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	35,6	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,8	mm	(+/-) tekervényátmérő tűréshatára
L0tol	4,56	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AL	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-43 Rozsdamentes acél Ø 5,6 x 48,4 x 135 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-43 Rozsdamentes acél Ø 5,6 x 48,4 x 135 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-43 Rozsdamentes acél Ø 5,6 x 48,4 x 135 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-43 Rozsdamentes acél Ø 5,6 x 48,4 x 135 mm

erő-út-számítás Nyomórugó VD-364R-43

Érdeklődési képlet Nyomórugó VD-364R-43 Rozsdamentes acél Ø 5,6 x 48,4 x 135 mm

Érdeklődési képlet Nyomórugó VD-364R-43

Hasonló nyomórugók a Nyomórugó VD-364R-43 Rozsdamentes acél Ø 5,6 x 48,4 x 135 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-43	1.4310	5,6	54	135	236,535	96,04	38,96	12,5	6,072	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-43	EN 10270-1	5,6	54	135	275,394	96,04	38,96	12,5	7,069	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-263V-20	46	136	0,755	1.4310	82,769	26,37	109,63	41,4 \| 76,4 \| 35,3 \| 12,4
VD-289C-02	48	115	1,855	1.4310	155,966	30,93	84,07	54,6 \| 77,1 \| 56,1 \| 30,6
VD-289	55	117	1,886	1.4310	177,057	23,12	93,88	56,6 \| 80,7 \| 58,2 \| 31,1
VD-313B	60	122	2,341	1.4310	225,395	25,7	96,3	62,7 \| 81,6 \| 67,9 \| 38,6
VD-313E-11	48	120	2,798	1.4310	235,382	35,89	84,11	66,6 \| 80,7 \| 72,9 \| 46,1
VD-318D	49	156	2,892	1.4310	301,184	51,85	104,15	62,8 \| 82,9 \| 58,0 \| 47,6
VD-315	54	150	3,258	1.4310	367,014	37,36	112,64	63,4 \| 87,1 \| 49,5 \| 53,7
VD-339J-22	58	120	4,26	1.4310	334,429	41,5	78,5	72,6 \| 87,4 \| 60,2 \| 70,2
VD-339L-10	50	160	4,481	1.4310	461,841	56,94	103,06	68,0 \| 85,8 \| 44,5 \| 73,8
VD-346A	55	150	5,147	1.4310	447,151	63,13	86,88	75,4 \| 92,5 \| 48,9 \| 84,8
VD-344A-14	60	120	5,976	1.4310	446,733	45,25	74,75	80,1 \| 89,4 \| 52,5 \| 98,4
VD-364R-43	54	135	6,072	1.4310	236,535	96,04	38,96	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339L	50	112	6,926	1.4310	498,506	40,02	71,98	74,6 \| 85,3 \| 50,8 \| 87,7
VD-346	55	130	7,955	1.4310	681,108	44,38	85,63	70,3 \| 94,6 \| 40,1 \| 76,3
VD-364G	60	128	8,993	1.4310	712,875	48,73	79,27	67,7 \| 94,3 \| 41,2 \| 67,5
VD-351B	45	130	9,494	1.4310	628,337	63,82	66,18	67,3 \| 89,6 \| 48,3 \| 63,9
VD-352	45	140	10,053	1.4310	795,884	60,83	79,17	63,2 \| 89,7 \| 39,5 \| 60,4
VD-364J-03	56	117	11,304	1.4310	778,262	48,15	68,85	63,7 \| 93,8 \| 43,5 \| 53,7
VD-364J-23	48	135	12,271	1.4310	838,71	66,65	68,35	62,6 \| 95,7 \| 42,6 \| 49,5
VD-364R-71	61	120	12,393	1.4310	836,5	52,5	67,5	60,7 \| 90,2 \| 43,0 \| 49,0
VD-376A	56,3	140	12,973	1.4310	822,95	76,56	63,44	61,9 \| 93,7 \| 45,1 \| 46,8
VD-364R-83	46	150	14,175	1.4310	715,838	99,5	50,5	62,5 \| 89,5 \| 55,1 \| 42,8
VD-364J-11	42	135	19,371	1.4310	1239,8	71	63,7	54,4 \| 92,0 \| 40,1 \| 31,2
VD-376	56,3	115	20,049	1.4310	1223,227	53,99	61,01	54,0 \| 90,0 \| 41,6 \| 30,3
VD-382	46,3	135	25,338	1.4310	1526,786	74,74	60,26	51,9 \| 91,5 \| 40,1 \| 24,0
VD-389M	50	145	27,814	1.4310	1504,374	90,91	54,09	51,4 \| 88,6 \| 43,9 \| 21,8
VD-406A	58	147	33,732	1.4310	1761,325	94,78	52,22	49,0 \| 85,0 \| 44,0 \| 18,0

Hasonló fémrugók száma: 26

Vámtarifaszám: 73202081; Nyomórugó VD-364R-43

Származási ország: DE, German; Nyomórugó VD-364R-43
