Nyomórugó VD-376A Rozsdamentes acél Ø 6,3 x 50 x 140 mm

árlépcsők - Nyomórugó VD-376A

mennyiség	egységár (EUR)
1	14,9000 EUR
2	11,8700 EUR
3	7,7300 EUR
7	5,7700 EUR
17	4,1600 EUR
37	3,5700 EUR
75	3,5200 EUR
125	3,5200 EUR
175	3,5200 EUR
250	3,5200 EUR
350	3,5200 EUR

Nyomórugó Vétel

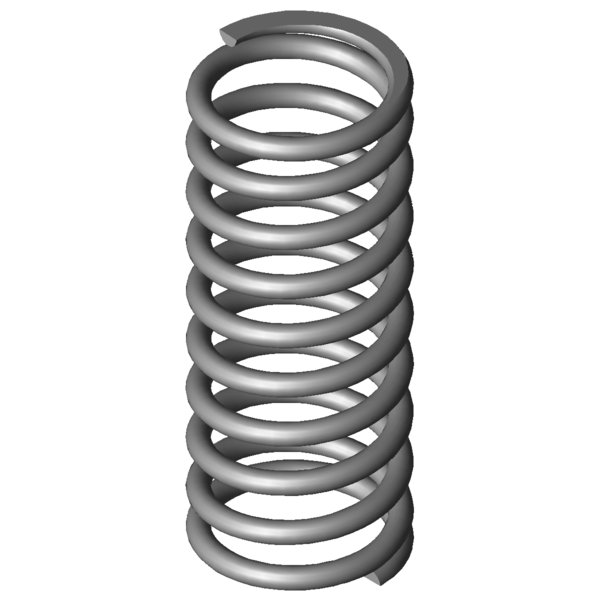

Termékkép Nyomórugó VD-376A

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-376A

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6,3	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	50	mm	Átlagos tekervényátmérő
De	56,3	mm	Tekervény külső átmérője
Dd	42,6	mm	Legnagyobb tüskeátmérő
Dh	57,7	mm	Legkisebb hüvelyátmérő
L0	140	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	822,95	N	Legnagyobb rugóerő statikus terhelésnél
Ln	76,56	mm	A rugó legkisebb hossza statikus terhelésnél
sn	63,44	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	755,419	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	81,77	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	34,52	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	15,729	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	8,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	12,973	N/mm	Rugóarány
Gew	406,4065	g	A termék tömege
Fntol	61,2	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	60	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,6	mm	(+/-) tekervényátmérő tűréshatára
L0tol	3,1	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AM	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-376A Rozsdamentes acél Ø 6,3 x 50 x 140 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-376A Rozsdamentes acél Ø 6,3 x 50 x 140 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-376A Rozsdamentes acél Ø 6,3 x 50 x 140 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-376A Rozsdamentes acél Ø 6,3 x 50 x 140 mm

erő-út-számítás Nyomórugó VD-376A

Érdeklődési képlet Nyomórugó VD-376A Rozsdamentes acél Ø 6,3 x 50 x 140 mm

Érdeklődési képlet Nyomórugó VD-376A

Hasonló nyomórugók a Nyomórugó VD-376A Rozsdamentes acél Ø 6,3 x 50 x 140 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-376A	1.4310	6,3	56,3	140	822,95	76,56	63,44	8,5	12,973	100,0 \| 100,0 \| 100,0 \| 100,0
D-376A	EN 10270-1	6,3	56,3	140	958,149	76,56	63,44	8,5	15,104	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-315	54	150	3,258	1.4310	367,014	37,36	112,64	53,3 \| 84,2 \| 50,5 \| 25,1
VD-364R-32	69	136	3,973	1.4310	251,418	72,71	63,29	61,7 \| 89,2 \| 65,2 \| 30,6
VD-339J-22	58	120	4,26	1.4310	334,429	41,5	78,5	59,4 \| 84,7 \| 60,7 \| 32,8
VD-339L-10	50	160	4,481	1.4310	461,841	56,94	103,06	58,7 \| 82,6 \| 58,8 \| 34,5
VD-346A	55	150	5,147	1.4310	447,151	63,13	86,88	64,5 \| 90,1 \| 63,7 \| 39,7
VD-344A-14	60	120	5,976	1.4310	446,733	45,25	74,75	67,3 \| 86,3 \| 69,6 \| 46,1
VD-364R-43	54	135	6,072	1.4310	236,535	96,04	38,96	61,9 \| 93,7 \| 45,1 \| 46,8
VD-364J-04	56	175	7,314	1.4310	780,11	68,34	106,66	74,1 \| 88,9 \| 77,1 \| 56,4
VD-346	55	130	7,955	1.4310	681,108	44,38	85,63	76,6 \| 90,0 \| 78,4 \| 61,3
VD-364G	60	128	8,993	1.4310	712,875	48,73	79,27	81,2 \| 90,9 \| 83,3 \| 69,3
VD-352	45	140	10,053	1.4310	795,884	60,83	79,17	84,1 \| 86,4 \| 88,4 \| 77,5
VD-364J-03	56	117	11,304	1.4310	778,262	48,15	68,85	90,2 \| 90,1 \| 93,4 \| 87,1
VD-364J-23	48	135	12,271	1.4310	838,71	66,65	68,35	93,2 \| 89,7 \| 95,5 \| 94,6
VD-364R-71	61	120	12,393	1.4310	836,5	52,5	67,5	94,3 \| 91,1 \| 96,2 \| 95,5
VD-376A	56,3	140	12,973	1.4310	822,95	76,56	63,44	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-83	46	150	14,175	1.4310	715,838	99,5	50,5	88,3 \| 90,1 \| 83,3 \| 91,5
VD-376	56,3	115	20,049	1.4310	1223,227	53,99	61,01	80,2 \| 94,0 \| 81,7 \| 64,7
VD-382	46,3	135	25,338	1.4310	1526,786	74,74	60,26	72,8 \| 92,9 \| 74,4 \| 51,2
VD-389M	50	145	27,814	1.4310	1504,374	90,91	54,09	69,5 \| 91,8 \| 70,0 \| 46,6
VD-406A	58	147	33,732	1.4310	1761,325	94,78	52,22	64,4 \| 90,4 \| 64,5 \| 38,5
VD-407	58	160	33,732	1.4310	2199,838	94,78	65,22	64,5 \| 87,8 \| 67,3 \| 38,5
VD-406	58	110	52,131	1.4310	2242,769	66,98	43,02	54,0 \| 84,8 \| 52,3 \| 24,9
VD-414M-02	57	138	64,888	1.4310	2448,094	100,27	37,73	51,9 \| 89,1 \| 46,5 \| 20,0
VD-412	48	135	65,882	1.4310	2744	93,35	41,65	51,4 \| 86,8 \| 47,8 \| 19,7
VD-437	60	165	82,353	1.4310	3978,676	116,69	48,31	48,2 \| 80,6 \| 48,4 \| 15,8
VD-445	55	140	120,027	1.4310	3549,211	110,43	29,57	44,2 \| 86,9 \| 34,9 \| 10,8

Hasonló fémrugók száma: 25

Vámtarifaszám: 73202081; Nyomórugó VD-376A

Származási ország: DE, German; Nyomórugó VD-376A
