Nyomórugó VD-364R-32 Rozsdamentes acél Ø 5,6 x 63,4 x 136 mm

árlépcsők - Nyomórugó VD-364R-32

mennyiség	egységár (EUR)
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	3,8200 EUR
37	3,3100 EUR
75	3,2400 EUR
125	3,2400 EUR
175	3,2400 EUR
250	3,2400 EUR
350	3,2400 EUR

Nyomórugó Vétel

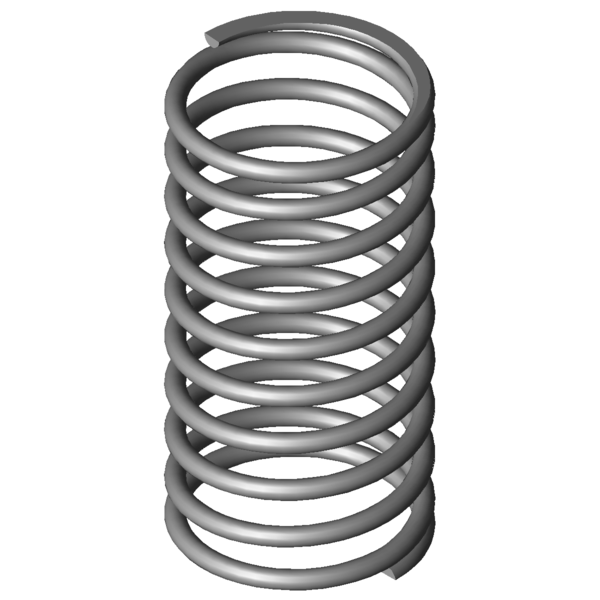

Termékkép Nyomórugó VD-364R-32

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-32

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	5,6	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	63,4	mm	Átlagos tekervényátmérő
De	69	mm	Tekervény külső átmérője
Dd	56	mm	Legnagyobb tüskeátmérő
Dh	71	mm	Legkisebb hüvelyátmérő
L0	136	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	251,418	N	Legnagyobb rugóerő statikus terhelésnél
Ln	72,71	mm	A rugó legkisebb hossza statikus terhelésnél
sn	63,29	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	223,776	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	79,67	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	56,33	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	15,341	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	8,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	3,973	N/mm	Rugóarány
Gew	407,1691	g	A termék tömege
Fntol	33,7	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	31,38	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	5,94	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AL	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-32 Rozsdamentes acél Ø 5,6 x 63,4 x 136 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-32 Rozsdamentes acél Ø 5,6 x 63,4 x 136 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-32 Rozsdamentes acél Ø 5,6 x 63,4 x 136 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-32 Rozsdamentes acél Ø 5,6 x 63,4 x 136 mm

erő-út-számítás Nyomórugó VD-364R-32

Érdeklődési képlet Nyomórugó VD-364R-32 Rozsdamentes acél Ø 5,6 x 63,4 x 136 mm

Érdeklődési képlet Nyomórugó VD-364R-32

Hasonló nyomórugók a Nyomórugó VD-364R-32 Rozsdamentes acél Ø 5,6 x 63,4 x 136 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-32	1.4310	5,6	69	136	251,418	72,71	63,29	8,5	3,973	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-32	EN 10270-1	5,6	69	136	292,723	72,71	63,29	8,5	4,625	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-339J-11	68	173	2,156	1.4310	265,363	49,91	123,09	71,1 \| 85,8 \| 73,1 \| 54,3
VD-313R-01	70	133	2,226	1.4310	231,255	29,12	103,88	73,9 \| 89,3 \| 76,5 \| 56,0
VD-313S	70	145	2,226	1.4310	257,969	29,12	115,88	73,3 \| 87,9 \| 76,0 \| 56,0
VD-313B	60	122	2,341	1.4310	225,395	25,7	96,3	72,3 \| 80,3 \| 77,7 \| 58,9
VD-339F	75	146	2,926	1.4310	333,163	32,12	113,88	75,9 \| 88,5 \| 65,5 \| 73,6
VD-364R-32	69	136	3,973	1.4310	251,418	72,71	63,29	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339J-22	58	120	4,26	1.4310	334,429	41,5	78,5	85,1 \| 84,2 \| 77,9 \| 93,2
VD-339Z-01	75	117	4,555	1.4310	376,298	34,4	82,61	82,7 \| 89,1 \| 71,7 \| 87,2
VD-346A	55	150	5,147	1.4310	447,151	63,13	86,88	76,1 \| 86,6 \| 64,5 \| 77,2
VD-364E-12	70	147	5,425	1.4310	523,262	50,55	96,45	75,5 \| 96,4 \| 56,8 \| 73,2
VD-364E-04	80	120	5,533	1.4310	456,432	37,5	82,5	76,2 \| 90,9 \| 65,9 \| 71,8
VD-364R-61	77	153	5,761	1.4310	563,216	55,23	97,77	71,4 \| 90,6 \| 54,7 \| 69,0
VD-344A-14	60	120	5,976	1.4310	446,733	45,25	74,75	75,0 \| 88,2 \| 70,5 \| 66,5
VD-364R-43	54	135	6,072	1.4310	236,535	96,04	38,96	78,6 \| 92,5 \| 77,8 \| 65,4
VD-340	68	120	6,249	1.4310	541,039	33,42	86,58	71,8 \| 92,0 \| 59,8 \| 63,6
VD-346	55	130	7,955	1.4310	681,108	44,38	85,63	64,5 \| 88,2 \| 55,4 \| 49,9
VD-364G	60	128	8,993	1.4310	712,875	48,73	79,27	64,9 \| 93,1 \| 57,6 \| 44,2
VD-371	69,3	155	10,023	1.4310	993,127	55,91	99,09	58,8 \| 92,1 \| 44,6 \| 39,6
VD-389G	75	153	12,148	1.4310	1107,916	61,8	91,2	55,2 \| 87,0 \| 46,0 \| 32,7
VD-364J-23	48	135	12,271	1.4310	838,71	66,65	68,35	60,9 \| 89,0 \| 61,3 \| 32,4
VD-364R-71	61	120	12,393	1.4310	836,5	52,5	67,5	61,3 \| 90,0 \| 61,9 \| 32,1

Hasonló fémrugók száma: 20

Vámtarifaszám: 73202081; Nyomórugó VD-364R-32

Származási ország: DE, German; Nyomórugó VD-364R-32
