Nyomórugó VD-371 Rozsdamentes acél Ø 6,3 x 63 x 155 mm

árlépcsők - Nyomórugó VD-371

mennyiség	egységár (EUR)
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	3,8200 EUR
37	3,3100 EUR
75	3,2400 EUR
125	3,2400 EUR
175	3,2400 EUR
250	3,2400 EUR
350	3,2400 EUR

Nyomórugó Vétel

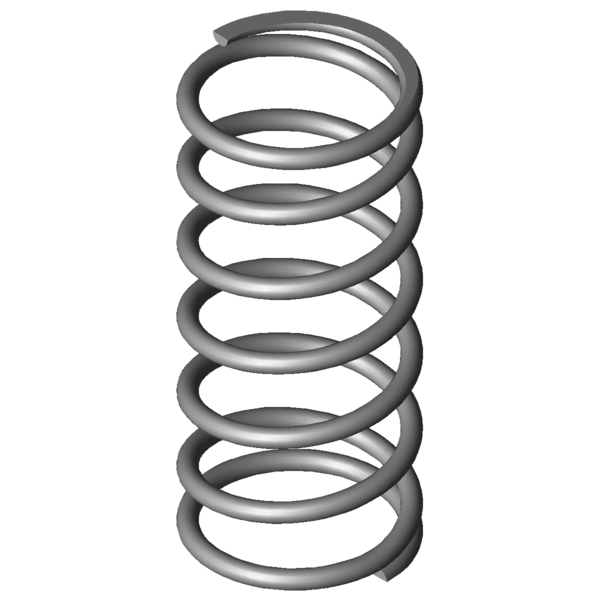

Termékkép Nyomórugó VD-371

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-371

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6,3	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	63	mm	Átlagos tekervényátmérő
De	69,3	mm	Tekervény külső átmérője
Dd	55	mm	Legnagyobb tüskeátmérő
Dh	72	mm	Legkisebb hüvelyátmérő
L0	155	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	993,127	N	Legnagyobb rugóerő statikus terhelésnél
Ln	55,91	mm	A rugó legkisebb hossza statikus terhelésnél
sn	99,09	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	927,102	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	62,5	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	18,69	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	27,036	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	5,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	10,023	N/mm	Rugóarány
Gew	365,7658	g	A termék tömege
Fntol	57,1	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	56,3	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	3,41	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AL	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-371 Rozsdamentes acél Ø 6,3 x 63 x 155 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-371 Rozsdamentes acél Ø 6,3 x 63 x 155 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-371 Rozsdamentes acél Ø 6,3 x 63 x 155 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-371 Rozsdamentes acél Ø 6,3 x 63 x 155 mm

erő-út-számítás Nyomórugó VD-371

Érdeklődési képlet Nyomórugó VD-371 Rozsdamentes acél Ø 6,3 x 63 x 155 mm

Érdeklődési képlet Nyomórugó VD-371

Hasonló nyomórugók a Nyomórugó VD-371 Rozsdamentes acél Ø 6,3 x 63 x 155 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-371	1.4310	6,3	69,3	155	993,127	55,91	99,09	5,5	10,023	100,0 \| 100,0 \| 100,0 \| 100,0
D-371	EN 10270-1	6,3	69,3	155	1156,284	55,91	99,09	5,5	11,669	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-339Z-02	75	178	2,899	1.4310	375,884	48,34	129,67	57,4 \| 86,3 \| 57,1 \| 28,9
VD-339F	75	146	2,926	1.4310	333,163	32,12	113,88	58,5 \| 86,0 \| 60,3 \| 29,2
VD-339W	85	164	3,052	1.4310	390,717	35,97	128,03	58,0 \| 85,1 \| 58,4 \| 30,4
VD-315	54	150	3,258	1.4310	367,014	37,36	112,64	58,1 \| 79,4 \| 62,5 \| 32,5
VD-364E-06	80	165	3,521	1.4310	395,725	52,6	112,4	62,8 \| 89,3 \| 64,0 \| 35,1
VD-364R-32	69	136	3,973	1.4310	251,418	72,71	63,29	58,8 \| 92,1 \| 44,6 \| 39,6
VD-341	68	180	3,977	1.4310	529,678	46,8	133,2	63,8 \| 87,9 \| 63,9 \| 39,7
VD-346A	55	150	5,147	1.4310	447,151	63,13	86,88	67,6 \| 85,2 \| 66,4 \| 51,4
VD-364E-12	70	147	5,425	1.4310	523,262	50,55	96,45	74,3 \| 93,7 \| 75,0 \| 54,1
VD-364R-61	77	153	5,761	1.4310	563,216	55,23	97,77	76,6 \| 94,6 \| 77,7 \| 57,5
VD-340	68	120	6,249	1.4310	541,039	33,42	86,58	72,7 \| 85,0 \| 70,9 \| 62,3
VD-369D	78,3	165	6,714	1.4310	721,467	57,55	107,45	81,2 \| 94,1 \| 82,4 \| 67,0
VD-364R-72	61	180	8,019	1.4310	845,175	74,6	105,4	86,5 \| 89,8 \| 89,6 \| 80,0
VD-364G	60	128	8,993	1.4310	712,875	48,73	79,27	83,7 \| 85,5 \| 75,9 \| 89,7
VD-371	69,3	155	10,023	1.4310	993,127	55,91	99,09	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389G	75	153	12,148	1.4310	1107,916	61,8	91,2	89,0 \| 93,7 \| 90,8 \| 82,5
VD-376A	56,3	140	12,973	1.4310	822,95	76,56	63,44	80,4 \| 90,5 \| 73,4 \| 77,3
VD-399B	81	147	16,751	1.4310	1291,565	69,9	77,1	74,5 \| 86,4 \| 77,4 \| 59,8
VD-401	71	140	26,061	1.4310	1863,511	68,49	71,51	63,4 \| 88,9 \| 62,7 \| 38,5
VD-407	58	160	33,732	1.4310	2199,838	94,78	65,22	57,2 \| 86,4 \| 55,5 \| 29,7
VD-406A	58	147	33,732	1.4310	1761,325	94,78	52,22	56,7 \| 85,8 \| 54,5 \| 29,7
VD-414L	63	179	38,377	1.4310	2392,166	116,67	62,33	53,6 \| 82,5 \| 52,2 \| 26,1
VD-431	73	135	63,624	1.4310	3259,197	83,77	51,23	46,2 \| 81,7 \| 41,1 \| 15,8
VD-414M-02	57	138	64,888	1.4310	2448,094	100,27	37,73	45,1 \| 80,4 \| 39,3 \| 15,4
VD-437	60	165	82,353	1.4310	3978,676	116,69	48,31	43,4 \| 81,2 \| 36,9 \| 12,2
VD-445	55	140	120,027	1.4310	3549,211	110,43	29,57	38,3 \| 77,6 \| 28,9 \| 8,4

Hasonló fémrugók száma: 25

Vámtarifaszám: 73202081; Nyomórugó VD-371

Származási ország: DE, German; Nyomórugó VD-371
