Nyomórugó VD-369D Rozsdamentes acél Ø 6,3 x 72 x 165 mm

árlépcsők - Nyomórugó VD-369D

mennyiség	egységár (EUR)
1	15,2800 EUR
2	12,1700 EUR
3	7,9400 EUR
7	6,0400 EUR
17	4,4300 EUR
37	3,8300 EUR
75	3,7600 EUR
125	3,7600 EUR
175	3,7600 EUR
250	3,7600 EUR
350	3,7600 EUR

Nyomórugó Vétel

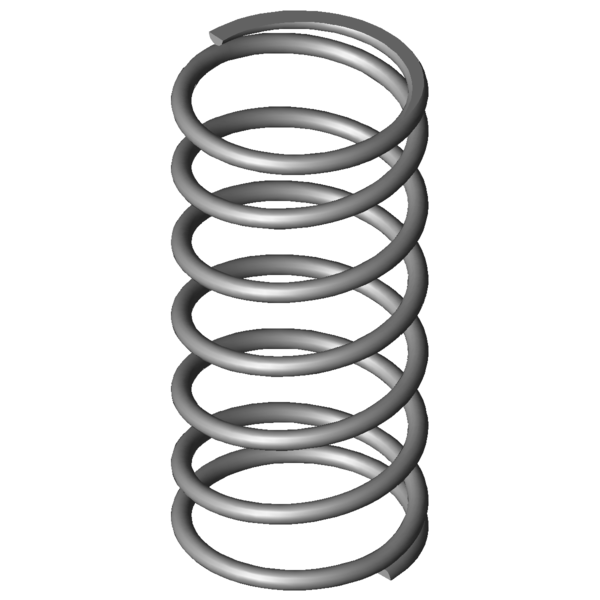

Termékkép Nyomórugó VD-369D

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-369D

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6,3	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	72	mm	Átlagos tekervényátmérő
De	78,3	mm	Tekervény külső átmérője
Dd	64,3	mm	Legnagyobb tüskeátmérő
Dh	81,9	mm	Legkisebb hüvelyátmérő
L0	165	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	721,467	N	Legnagyobb rugóerő statikus terhelésnél
Ln	57,55	mm	A rugó legkisebb hossza statikus terhelésnél
sn	107,45	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	686,552	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	62,75	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	36,5	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	28,855	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	5,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	6,714	N/mm	Rugóarány
Gew	418,0181	g	A termék tömege
Fntol	47,49	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	53,2	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	5,2	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AN	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-369D Rozsdamentes acél Ø 6,3 x 72 x 165 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-369D Rozsdamentes acél Ø 6,3 x 72 x 165 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-369D Rozsdamentes acél Ø 6,3 x 72 x 165 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-369D Rozsdamentes acél Ø 6,3 x 72 x 165 mm

erő-út-számítás Nyomórugó VD-369D

Érdeklődési képlet Nyomórugó VD-369D Rozsdamentes acél Ø 6,3 x 72 x 165 mm

Érdeklődési képlet Nyomórugó VD-369D

Hasonló nyomórugók a Nyomórugó VD-369D Rozsdamentes acél Ø 6,3 x 72 x 165 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-369D	1.4310	6,3	78,3	165	721,467	57,55	107,45	5,5	6,714	100,0 \| 100,0 \| 100,0 \| 100,0
D-369D	EN 10270-1	6,3	78,3	165	840,385	57,5	107,5	5,5	7,818	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-313S	70	145	2,226	1.4310	257,969	29,12	115,88	59,2 \| 80,3 \| 64,2 \| 33,2
VD-313R-01	70	133	2,226	1.4310	231,255	29,12	103,88	58,5 \| 77,8 \| 64,4 \| 33,2
VD-339Z-02	75	178	2,899	1.4310	375,884	48,34	129,67	66,6 \| 89,3 \| 67,5 \| 43,2
VD-339F	75	146	2,926	1.4310	333,163	32,12	113,88	66,4 \| 85,2 \| 70,3 \| 43,6
VD-339W	85	164	3,052	1.4310	390,717	35,97	128,03	68,3 \| 90,3 \| 69,0 \| 45,5
VD-364B	95	181	3,191	1.4310	450,496	39,82	141,18	67,9 \| 87,0 \| 69,3 \| 47,5
VD-364R-57	90	165	3,479	1.4310	371,869	58,1	106,9	73,8 \| 94,1 \| 75,5 \| 51,8
VD-364E-06	80	165	3,521	1.4310	395,725	52,6	112,4	74,2 \| 95,1 \| 75,2 \| 52,4
VD-364R-32	69	136	3,973	1.4310	251,418	72,71	63,29	64,2 \| 86,5 \| 46,9 \| 59,2
VD-341	68	180	3,977	1.4310	529,678	46,8	133,2	74,1 \| 86,0 \| 77,0 \| 59,2
VD-369E	78,3	210	4,345	1.4310	555,897	82,05	127,95	79,4 \| 92,9 \| 80,5 \| 64,7
VD-364E-12	70	147	5,425	1.4310	523,262	50,55	96,45	83,5 \| 88,6 \| 81,1 \| 80,8
VD-364E-04	80	120	5,533	1.4310	456,432	37,5	82,5	61,3 \| 87,1 \| 61,6 \| 35,1
VD-364R-61	77	153	5,761	1.4310	563,216	55,23	97,77	88,6 \| 95,4 \| 84,5 \| 85,8
VD-369D	78,3	165	6,714	1.4310	721,467	57,55	107,45	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389E-22	89	190	6,928	1.4310	870,826	64,3	125,7	89,8 \| 88,3 \| 84,2 \| 96,9
VD-365	86,3	145	7,692	1.4310	790,815	42,19	102,81	43,1 \| 80,2 \| 37,0 \| 12,1
VD-364R-72	61	180	8,019	1.4310	845,175	74,6	105,4	87,9 \| 88,3 \| 91,7 \| 83,7
VD-371	69,3	155	10,023	1.4310	993,127	55,91	99,09	46,2 \| 81,7 \| 41,1 \| 15,8
VD-389G	75	153	12,148	1.4310	1107,916	61,8	91,2	49,8 \| 85,2 \| 45,1 \| 19,1
VD-396	88	180	12,727	1.4310	1387,273	71	109	71,5 \| 86,5 \| 75,3 \| 52,8
VD-399B	81	147	16,751	1.4310	1291,565	69,9	77,1	55,6 \| 87,3 \| 53,0 \| 26,3
VD-401	71	140	26,061	1.4310	1863,511	68,49	71,51	65,5 \| 91,2 \| 64,4 \| 41,0
VD-426	90	175	31,072	1.4310	2772,283	85,78	89,22	52,5 \| 81,4 \| 54,5 \| 21,6
VD-407	58	160	33,732	1.4310	2199,838	94,78	65,22	50,0 \| 83,3 \| 46,7 \| 19,9
VD-414L	63	179	38,377	1.4310	2392,166	116,67	62,33	47,5 \| 80,9 \| 44,1 \| 17,5
VD-429A	84	200	39,26	1.4310	3344,951	114,8	85,2	49,0 \| 79,6 \| 50,4 \| 17,1
VD-432	73	200	41,169	1.4310	3352,762	118,56	81,44	48,2 \| 79,6 \| 48,7 \| 16,3
VD-431	73	135	63,624	1.4310	3259,197	83,77	51,23	100,0 \| 100,0 \| 100,0 \| 100,0
VD-437	60	165	82,353	1.4310	3978,676	116,69	48,31	39,9 \| 79,9 \| 31,5 \| 8,2

Hasonló fémrugók száma: 29

Vámtarifaszám: 73202081; Nyomórugó VD-369D

Származási ország: DE, German; Nyomórugó VD-369D
