Nyomórugó VD-364R-57 Rozsdamentes acél Ø 6 x 84 x 165 mm

árlépcsők - Nyomórugó VD-364R-57

mennyiség	egységár (EUR)
1	17,9400 EUR
2	14,2900 EUR
3	10,3300 EUR
7	8,7500 EUR
17	7,3700 EUR
37	6,4800 EUR
75	6,4100 EUR
125	6,4100 EUR
175	6,4100 EUR
250	6,4100 EUR
350	6,4100 EUR

Nyomórugó Vétel

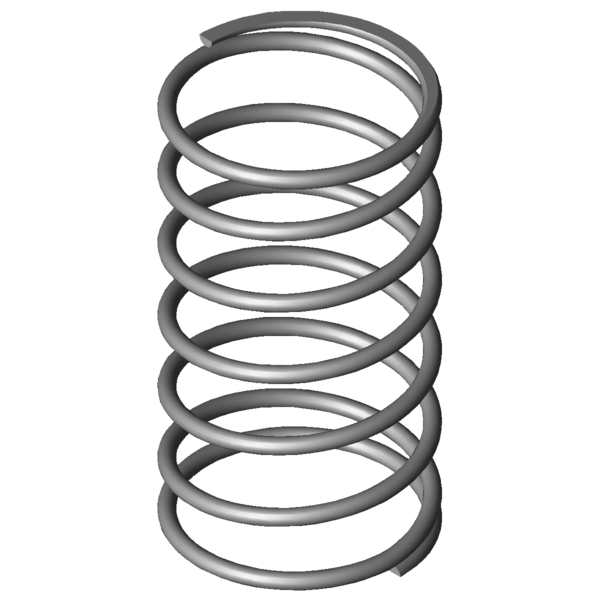

Termékkép Nyomórugó VD-364R-57

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-57

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	84	mm	Átlagos tekervényátmérő
De	90	mm	Tekervény külső átmérője
Dd	76,3	mm	Legnagyobb tüskeátmérő
Dh	91,8	mm	Legkisebb hüvelyátmérő
L0	165	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	371,869	N	Legnagyobb rugóerő statikus terhelésnél
Ln	58,1	mm	A rugó legkisebb hossza statikus terhelésnél
sn	106,9	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	345,083	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	65,8	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	99	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	28,909	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	5,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	3,479	N/mm	Rugóarány
Gew	442,3472	g	A termék tömege
Fntol	37,24	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	36,9	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,5	mm	(+/-) tekervényátmérő tűréshatára
L0tol	9	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AW	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-57 Rozsdamentes acél Ø 6 x 84 x 165 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-57 Rozsdamentes acél Ø 6 x 84 x 165 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-57 Rozsdamentes acél Ø 6 x 84 x 165 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-57 Rozsdamentes acél Ø 6 x 84 x 165 mm

erő-út-számítás Nyomórugó VD-364R-57

Érdeklődési képlet Nyomórugó VD-364R-57 Rozsdamentes acél Ø 6 x 84 x 165 mm

Érdeklődési képlet Nyomórugó VD-364R-57

Hasonló nyomórugók a Nyomórugó VD-364R-57 Rozsdamentes acél Ø 6 x 84 x 165 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-57	1.4310	6	90	165	371,869	58,1	106,9	5,5	3,479	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-57	EN 10270-1	6	90	165	433,367	58	107	5,5	4,05	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-339J-11	68	173	2,156	1.4310	265,363	49,91	123,09	74,4 \| 82,0 \| 79,1 \| 62,0
VD-364R-58	90	210	2,251	1.4310	285,527	83,15	126,85	79,4 \| 92,9 \| 80,5 \| 64,7
VD-339Z-02	75	178	2,899	1.4310	375,884	48,34	129,67	86,8 \| 86,5 \| 90,7 \| 83,3
VD-339F	75	146	2,926	1.4310	333,163	32,12	113,88	86,0 \| 82,3 \| 91,7 \| 84,1
VD-339W	85	164	3,052	1.4310	390,717	35,97	128,03	89,8 \| 92,4 \| 89,3 \| 87,7
VD-364B	95	181	3,191	1.4310	450,496	39,82	141,18	87,8 \| 92,5 \| 79,1 \| 91,7
VD-364R-57	90	165	3,479	1.4310	371,869	58,1	106,9	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364E-06	80	165	3,521	1.4310	395,725	52,6	112,4	95,6 \| 93,5 \| 94,5 \| 98,8
VD-364S	105	180	4,096	1.4310	553,059	44,97	135,03	83,0 \| 90,9 \| 73,2 \| 84,9
VD-364E-12	70	147	5,425	1.4310	523,262	50,55	96,45	77,0 \| 86,2 \| 80,6 \| 64,1
VD-364R-61	77	153	5,761	1.4310	563,216	55,23	97,77	77,3 \| 92,8 \| 78,7 \| 60,4
VD-389E-10	105	145	6,378	1.4310	617,347	48,2	96,8	72,1 \| 86,4 \| 75,4 \| 54,5
VD-369D	78,3	165	6,714	1.4310	721,467	57,55	107,45	73,8 \| 94,1 \| 75,5 \| 51,8
VD-389E-22	89	190	6,928	1.4310	870,826	64,3	125,7	68,2 \| 90,5 \| 63,9 \| 50,2
VD-365	86,3	145	7,692	1.4310	790,815	42,19	102,81	69,9 \| 93,0 \| 71,6 \| 45,2
VD-394B	98	185	8,939	1.4310	1002,93	72,8	112,2	63,5 \| 85,3 \| 66,2 \| 38,9
VD-371	69,3	155	10,023	1.4310	993,127	55,91	99,09	62,8 \| 88,7 \| 65,1 \| 34,7
VD-390	108	170	10,24	1.4310	1194,368	53,36	116,64	60,2 \| 85,1 \| 61,4 \| 34,0
VD-389E-20	89	115	10,887	1.4310	750,628	46,05	68,95	57,9 \| 84,8 \| 57,0 \| 32,0
VD-389G	75	153	12,148	1.4310	1107,916	61,8	91,2	58,4 \| 87,3 \| 59,4 \| 28,6
VD-396	88	180	12,727	1.4310	1387,273	71	109	59,3 \| 88,1 \| 62,4 \| 27,3
VD-414F	100	200	13,851	1.4310	1661,592	80,04	119,96	53,5 \| 79,7 \| 55,7 \| 25,1

Hasonló fémrugók száma: 21

Vámtarifaszám: 73202081; Nyomórugó VD-364R-57

Származási ország: DE, German; Nyomórugó VD-364R-57
