Nyomórugó VD-364R-58 Rozsdamentes acél Ø 6 x 84 x 210 mm

árlépcsők - Nyomórugó VD-364R-58

mennyiség	egységár (EUR)
1	39,1400 EUR
2	31,1800 EUR
3	30,5900 EUR
7	27,6100 EUR
17	25,4600 EUR
37	24,0000 EUR
75	23,1400 EUR
125	23,1400 EUR
175	23,1400 EUR
250	23,1400 EUR
350	23,1400 EUR

Nyomórugó Vétel

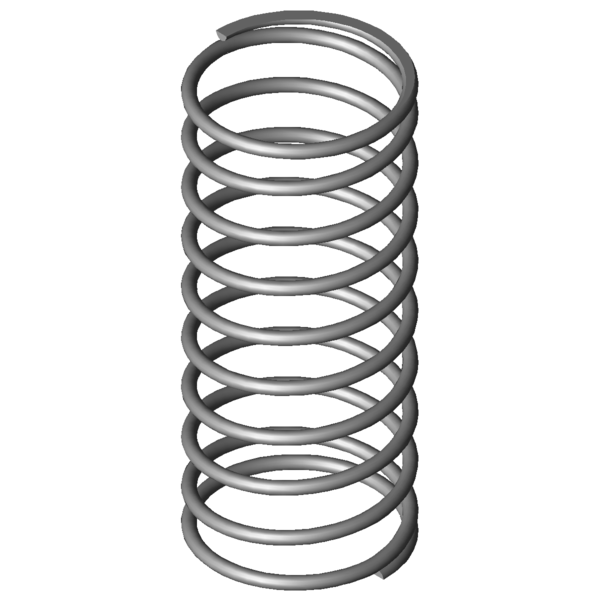

Termékkép Nyomórugó VD-364R-58

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-58

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	84	mm	Átlagos tekervényátmérő
De	90	mm	Tekervény külső átmérője
Dd	76,3	mm	Legnagyobb tüskeátmérő
Dh	91,8	mm	Legkisebb hüvelyátmérő
L0	210	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	285,527	N	Legnagyobb rugóerő statikus terhelésnél
Ln	83,15	mm	A rugó legkisebb hossza statikus terhelésnél
sn	126,85	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	260,879	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	94,1	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	115	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	24	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	8,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	2,251	N/mm	Rugóarány
Gew	619,286	g	A termék tömege
Fntol	33,13	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	32,8	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,5	mm	(+/-) tekervényátmérő tűréshatára
L0tol	12,6	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#BE	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-58 Rozsdamentes acél Ø 6 x 84 x 210 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-58 Rozsdamentes acél Ø 6 x 84 x 210 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-58 Rozsdamentes acél Ø 6 x 84 x 210 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-58 Rozsdamentes acél Ø 6 x 84 x 210 mm

erő-út-számítás Nyomórugó VD-364R-58

Érdeklődési képlet Nyomórugó VD-364R-58 Rozsdamentes acél Ø 6 x 84 x 210 mm

Érdeklődési képlet Nyomórugó VD-364R-58

Hasonló nyomórugók a Nyomórugó VD-364R-58 Rozsdamentes acél Ø 6 x 84 x 210 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-58	1.4310	6	90	210	285,527	83,15	126,85	8,5	2,251	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-58	EN 10270-1	6	90	210	332,592	83,09	126,91	8,5	2,621	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-313S-01	70	203	1,417	1.4310	229,232	41,18	161,82	74,2 \| 80,4 \| 79,3 \| 62,9
VD-313T	70	233	1,417	1.4310	271,73	41,18	191,82	73,9 \| 78,2 \| 80,6 \| 62,9
VD-339G	75	224	1,862	1.4310	332,631	45,34	178,66	81,7 \| 84,0 \| 78,4 \| 82,7
VD-339X	85	252	1,942	1.4310	390,717	50,81	201,19	80,5 \| 87,0 \| 68,1 \| 86,3
VD-364R-58	90	210	2,251	1.4310	285,527	83,15	126,85	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-33	69	200	2,701	1.4310	265,656	101,66	98,34	85,7 \| 88,4 \| 85,3 \| 83,3
VD-339Z-02	75	178	2,899	1.4310	375,884	48,34	129,67	82,8 \| 83,8 \| 86,9 \| 77,7
VD-339W	85	164	3,052	1.4310	390,717	35,97	128,03	81,7 \| 85,3 \| 86,1 \| 73,8
VD-366A	86,3	230	3,167	1.4310	460,969	84,46	145,54	79,9 \| 94,1 \| 74,5 \| 71,1
VD-364B	95	181	3,191	1.4310	450,496	39,82	141,18	79,3 \| 90,9 \| 76,6 \| 70,5
VD-364R-57	90	165	3,479	1.4310	371,869	58,1	106,9	79,4 \| 92,9 \| 80,5 \| 64,7
VD-364E-14	70	220	3,51	1.4310	519,193	72,1	147,9	74,3 \| 88,3 \| 70,4 \| 64,1
VD-364E-06	80	165	3,521	1.4310	395,725	52,6	112,4	76,9 \| 86,4 \| 80,4 \| 63,9
VD-364R-62	77	230	3,728	1.4310	563,555	78,81	151,19	73,3 \| 92,3 \| 67,3 \| 60,4
VD-389E-12	105	230	4,058	1.4310	658,685	67,7	162,3	67,9 \| 87,6 \| 60,8 \| 55,5
VD-364S	105	180	4,096	1.4310	553,059	44,97	135,03	72,2 \| 88,9 \| 72,8 \| 55,0
VD-369E	78,3	210	4,345	1.4310	555,897	82,05	127,95	73,7 \| 94,1 \| 75,3 \| 51,8
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	66,4 \| 95,5 \| 57,5 \| 46,0
VD-369D	78,3	165	6,714	1.4310	721,467	57,55	107,45	60,9 \| 86,9 \| 62,1 \| 33,5
VD-389E-22	89	190	6,928	1.4310	870,826	64,3	125,7	63,4 \| 91,7 \| 65,9 \| 32,5

Hasonló fémrugók száma: 19

Vámtarifaszám: 73202081; Nyomórugó VD-364R-58

Származási ország: DE, German; Nyomórugó VD-364R-58
