Nyomórugó VD-364R-62 Rozsdamentes acél Ø 6 x 71 x 230 mm

árlépcsők - Nyomórugó VD-364R-62

mennyiség	egységár (EUR)
1	15,2800 EUR
2	12,1700 EUR
3	7,9400 EUR
7	6,0400 EUR
17	4,4300 EUR
37	3,8300 EUR
75	3,7600 EUR
125	3,7600 EUR
175	3,7600 EUR
250	3,7600 EUR
350	3,7600 EUR

Nyomórugó Vétel

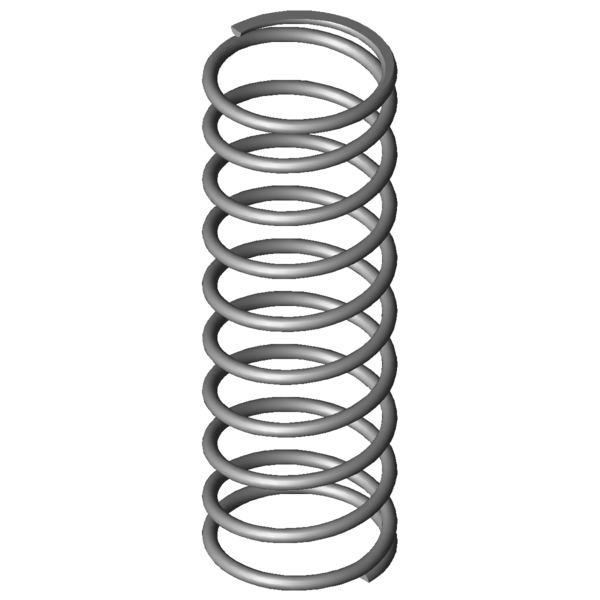

Termékkép Nyomórugó VD-364R-62

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-62

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	71	mm	Átlagos tekervényátmérő
De	77	mm	Tekervény külső átmérője
Dd	63	mm	Legnagyobb tüskeátmérő
Dh	80	mm	Legkisebb hüvelyátmérő
L0	230	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	563,555	N	Legnagyobb rugóerő statikus terhelésnél
Ln	78,81	mm	A rugó legkisebb hossza statikus terhelésnél
sn	151,19	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	534,078	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	86,72	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	73,8	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	26,353	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	8,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	3,728	N/mm	Rugóarány
Gew	523,4441	g	A termék tömege
Fntol	40,96	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	39,63	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	6,98	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AN	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-62 Rozsdamentes acél Ø 6 x 71 x 230 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-62 Rozsdamentes acél Ø 6 x 71 x 230 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-62 Rozsdamentes acél Ø 6 x 71 x 230 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-62 Rozsdamentes acél Ø 6 x 71 x 230 mm

erő-út-számítás Nyomórugó VD-364R-62

Érdeklődési képlet Nyomórugó VD-364R-62 Rozsdamentes acél Ø 6 x 71 x 230 mm

Érdeklődési képlet Nyomórugó VD-364R-62

Hasonló nyomórugók a Nyomórugó VD-364R-62 Rozsdamentes acél Ø 6 x 71 x 230 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-62	1.4310	6	77	230	563,555	78,81	151,19	8,5	3,728	73,3 \| 92,3 \| 67,3 \| 60,4
D-364R-62	EN 10270-1	6	77	230	656,139	78,81	151,19	8,5	4,34	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-313T	70	233	1,417	1.4310	271,73	41,18	191,82	73,9 \| 78,2 \| 80,6 \| 62,9
VD-313S-01	70	203	1,417	1.4310	229,232	41,18	161,82	74,2 \| 80,4 \| 79,3 \| 62,9
VD-339G	75	224	1,862	1.4310	332,631	45,34	178,66	81,7 \| 84,0 \| 78,4 \| 82,7
VD-339Z-03	75	273	1,876	1.4310	382,194	69,25	203,76	69,9 \| 88,3 \| 71,0 \| 50,3
VD-339X	85	252	1,942	1.4310	390,717	50,81	201,19	80,5 \| 87,0 \| 68,1 \| 86,3
VD-316	54	230	2,108	1.4310	372,38	53,37	176,63	70,4 \| 78,9 \| 75,8 \| 56,6
VD-364R-58	90	210	2,251	1.4310	285,527	83,15	126,85	100,0 \| 100,0 \| 100,0 \| 100,0
VD-342	68	275	2,573	1.4310	535,526	66,87	208,13	79,3 \| 85,1 \| 83,8 \| 69,0
VD-364R-33	69	200	2,701	1.4310	265,656	101,66	98,34	85,7 \| 88,4 \| 85,3 \| 83,3
VD-339Z-02	75	178	2,899	1.4310	375,884	48,34	129,67	82,8 \| 83,8 \| 86,9 \| 77,7
VD-366A	86,3	230	3,167	1.4310	460,969	84,46	145,54	79,9 \| 94,1 \| 74,5 \| 71,1
VD-347A	55	235	3,241	1.4310	455,729	94,38	140,63	86,0 \| 84,2 \| 86,9 \| 86,9
VD-364E-14	70	220	3,51	1.4310	519,193	72,1	147,9	74,3 \| 88,3 \| 70,4 \| 64,1
VD-364R-62	77	230	3,728	1.4310	563,555	78,81	151,19	73,3 \| 92,3 \| 67,3 \| 60,4
VD-369E	78,3	210	4,345	1.4310	555,897	82,05	127,95	73,7 \| 94,1 \| 75,3 \| 51,8
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	66,4 \| 95,5 \| 57,5 \| 46,0
VD-364H	60	213	5,206	1.4310	712,402	76,17	136,83	81,3 \| 87,4 \| 84,8 \| 71,6
VD-372	69,3	235	6,485	1.4310	1008,22	79,54	155,46	76,1 \| 94,4 \| 76,6 \| 57,5
VD-369D	78,3	165	6,714	1.4310	721,467	57,55	107,45	60,9 \| 86,9 \| 62,1 \| 33,5
VD-389H	75	254	7,033	1.4310	1107,277	96,56	157,44	72,6 \| 91,2 \| 73,5 \| 53,0
VD-399C	81	220	10,839	1.4310	1308,316	99,29	120,71	61,5 \| 88,6 \| 61,5 \| 34,4
VD-402	71	205	16,863	1.4310	1819,055	97,13	107,87	52,9 \| 85,4 \| 51,2 \| 22,1
VD-426A	90	230	17,989	1.4310	1733,81	133,62	96,38	50,2 \| 81,9 \| 48,1 \| 20,7
VD-427	90	255	20,106	1.4310	2680,894	121,66	133,34	50,6 \| 78,6 \| 54,6 \| 18,5
VD-408	58	230	22,938	1.4310	2251,11	131,86	98,14	48,2 \| 83,4 \| 45,0 \| 16,3
VD-433	73	285	27,995	1.4310	3360,996	164,94	120,06	46,6 \| 78,5 \| 48,1 \| 13,3
VD-414M-04	57	230	37,079	1.4310	2522,252	161,98	68,02	41,3 \| 80,2 \| 33,7 \| 10,1
VD-429A	84	200	39,26	1.4310	3344,951	114,8	85,2	41,9 \| 79,5 \| 36,6 \| 9,5
VD-432	73	200	41,169	1.4310	3352,762	118,56	81,44	41,7 \| 80,6 \| 35,3 \| 9,1

Hasonló fémrugók száma: 28

Vámtarifaszám: 73202081; Nyomórugó VD-364R-62

Származási ország: DE, German; Nyomórugó VD-364R-62
