Nyomórugó VD-366A Rozsdamentes acél Ø 6,3 x 80 x 230 mm

árlépcsők - Nyomórugó VD-366A

mennyiség	egységár (EUR)
1	15,4300 EUR
2	12,3000 EUR
3	8,1000 EUR
7	6,2800 EUR
17	4,6900 EUR
37	4,0400 EUR
75	3,9700 EUR
125	3,9700 EUR
175	3,9700 EUR
250	3,9700 EUR
350	3,9700 EUR

Nyomórugó Vétel

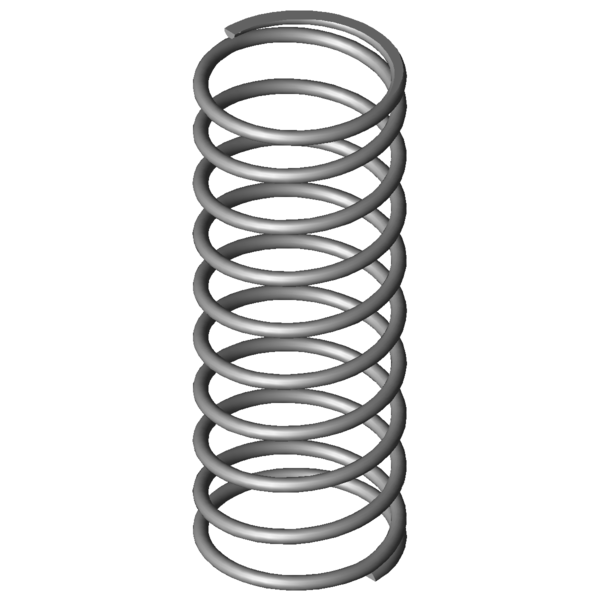

Termékkép Nyomórugó VD-366A

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-366A

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6,3	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	80	mm	Átlagos tekervényátmérő
De	86,3	mm	Tekervény külső átmérője
Dd	72	mm	Legnagyobb tüskeátmérő
Dh	88,7	mm	Legkisebb hüvelyátmérő
L0	230	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	460,969	N	Legnagyobb rugóerő statikus terhelésnél
Ln	84,46	mm	A rugó legkisebb hossza statikus terhelésnél
sn	145,54	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	431,949	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	93,62	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	98,94	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	26,318	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	8,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	3,167	N/mm	Rugóarány
Gew	650,2503	g	A termék tömege
Fntol	40,1	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	39,6	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	8,71	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AO	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-366A Rozsdamentes acél Ø 6,3 x 80 x 230 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-366A Rozsdamentes acél Ø 6,3 x 80 x 230 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-366A Rozsdamentes acél Ø 6,3 x 80 x 230 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-366A Rozsdamentes acél Ø 6,3 x 80 x 230 mm

erő-út-számítás Nyomórugó VD-366A

Érdeklődési képlet Nyomórugó VD-366A Rozsdamentes acél Ø 6,3 x 80 x 230 mm

Érdeklődési képlet Nyomórugó VD-366A

Hasonló nyomórugók a Nyomórugó VD-366A Rozsdamentes acél Ø 6,3 x 80 x 230 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-366A	1.4310	6,3	86,3	230	460,969	84,46	145,54	8,5	3,167	100,0 \| 100,0 \| 100,0 \| 100,0
D-366A	EN 10270-1	6,3	86,3	230	536,699	84,46	145,54	8,5	3,688	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-313T	70	233	1,417	1.4310	271,73	41,18	191,82	64,4 \| 81,1 \| 67,4 \| 44,7
VD-313S-01	70	203	1,417	1.4310	229,232	41,18	161,82	64,1 \| 77,6 \| 69,8 \| 44,7
VD-339G	75	224	1,862	1.4310	332,631	45,34	178,66	73,6 \| 85,2 \| 76,8 \| 58,8
VD-339Z-03	75	273	1,876	1.4310	382,194	69,25	203,76	73,3 \| 83,5 \| 77,2 \| 59,2
VD-339X	85	252	1,942	1.4310	390,717	50,81	201,19	76,5 \| 89,7 \| 78,5 \| 61,3
VD-364C	95	278	2,031	1.4310	450,206	56,29	221,71	77,6 \| 87,0 \| 81,7 \| 64,1
VD-364R-58	90	210	2,251	1.4310	285,527	83,15	126,85	79,9 \| 94,1 \| 74,5 \| 71,1
VD-339W	85	164	3,052	1.4310	390,717	35,97	128,03	88,6 \| 83,1 \| 86,4 \| 96,4
VD-366A	86,3	230	3,167	1.4310	460,969	84,46	145,54	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364B	95	181	3,191	1.4310	450,496	39,82	141,18	94,1 \| 85,6 \| 97,4 \| 99,3
VD-364E-14	70	220	3,51	1.4310	519,193	72,1	147,9	90,6 \| 88,0 \| 93,6 \| 90,2
VD-364R-62	77	230	3,728	1.4310	563,555	78,81	151,19	89,6 \| 94,8 \| 89,0 \| 85,0
VD-389E-12	105	230	4,058	1.4310	658,685	67,7	162,3	82,9 \| 90,7 \| 79,8 \| 78,0
VD-369E	78,3	210	4,345	1.4310	555,897	82,05	127,95	84,1 \| 94,0 \| 85,4 \| 72,9
VD-389E-24	89	280	4,483	1.4310	843,868	91,75	188,25	75,4 \| 89,7 \| 66,0 \| 70,7
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	79,2 \| 98,6 \| 74,5 \| 64,7
VD-372	69,3	235	6,485	1.4310	1008,22	79,54	155,46	70,4 \| 92,7 \| 69,7 \| 48,8
VD-389E-22	89	190	6,928	1.4310	870,826	64,3	125,7	68,4 \| 89,9 \| 69,7 \| 45,7
VD-389H	75	254	7,033	1.4310	1107,277	96,56	157,44	67,1 \| 89,2 \| 67,0 \| 45,0
VD-397	88	285	8,235	1.4310	1515,294	101	184	59,7 \| 85,8 \| 54,8 \| 38,5
VD-399C	81	220	10,839	1.4310	1308,316	99,29	120,71	59,2 \| 89,4 \| 59,1 \| 29,2
VD-396	88	180	12,727	1.4310	1387,273	71	109	54,7 \| 85,0 \| 54,1 \| 24,9
VD-414F	100	200	13,851	1.4310	1661,592	80,04	119,96	53,0 \| 81,1 \| 55,1 \| 22,9
VD-421	110	230	15,909	1.4310	2247,159	88,75	141,25	53,1 \| 80,5 \| 58,8 \| 19,9

Hasonló fémrugók száma: 23

Vámtarifaszám: 73202081; Nyomórugó VD-366A

Származási ország: DE, German; Nyomórugó VD-366A
