Nyomórugó VD-364C Rozsdamentes acél Ø 5,5 x 89,5 x 278 mm

árlépcsők - Nyomórugó VD-364C

mennyiség	egységár (EUR)
1	15,4300 EUR
2	12,3000 EUR
3	8,1000 EUR
7	6,2800 EUR
17	4,6900 EUR
37	4,0400 EUR
75	3,9700 EUR
125	3,9700 EUR
175	3,9700 EUR
250	3,9700 EUR
350	3,9700 EUR

Nyomórugó Vétel

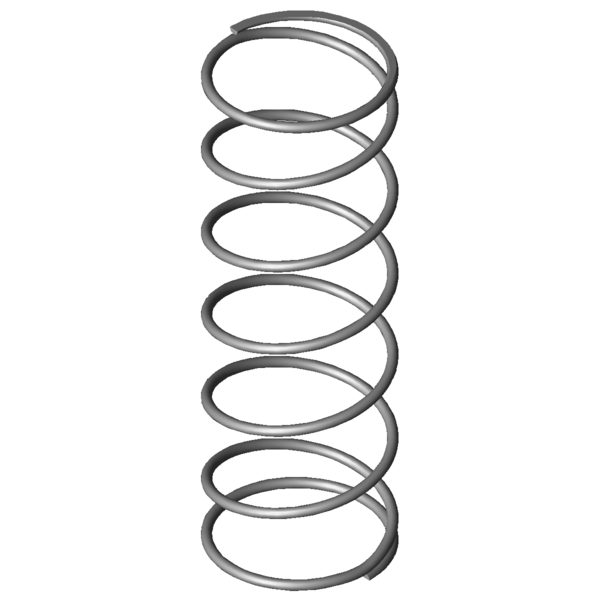

Termékkép Nyomórugó VD-364C

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364C

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	5,5	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	89,5	mm	Átlagos tekervényátmérő
De	95	mm	Tekervény külső átmérője
Dd	81,8	mm	Legnagyobb tüskeátmérő
Dh	99,7	mm	Legkisebb hüvelyátmérő
L0	278	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	450,206	N	Legnagyobb rugóerő statikus terhelésnél
Ln	56,29	mm	A rugó legkisebb hossza statikus terhelésnél
sn	221,71	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	434,937	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	63,81	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	53,95	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	49,545	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	5,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	2,031	N/mm	Rugóarány
Gew	396,0316	g	A termék tömege
Fntol	34,13	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	33,87	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,7	mm	(+/-) tekervényátmérő tűréshatára
L0tol	11,11	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AO	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364C Rozsdamentes acél Ø 5,5 x 89,5 x 278 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364C Rozsdamentes acél Ø 5,5 x 89,5 x 278 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364C Rozsdamentes acél Ø 5,5 x 89,5 x 278 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364C Rozsdamentes acél Ø 5,5 x 89,5 x 278 mm

erő-út-számítás Nyomórugó VD-364C

Érdeklődési képlet Nyomórugó VD-364C Rozsdamentes acél Ø 5,5 x 89,5 x 278 mm

Érdeklődési képlet Nyomórugó VD-364C

Hasonló nyomórugók a Nyomórugó VD-364C Rozsdamentes acél Ø 5,5 x 89,5 x 278 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364C	1.4310	5,5	95	278	450,206	56,29	221,71	5,5	2,031	100,0 \| 100,0 \| 100,0 \| 100,0
D-364C	EN 10270-1	5,5	95	278	524,169	56,29	221,71	5,5	2,364	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-51	115	300	1,592	1.4310	374,723	64,64	235,36	85,4 \| 89,0 \| 88,7 \| 78,4
VD-364R-34	69	296	1,825	1.4310	275,469	145,08	150,92	80,9 \| 88,3 \| 64,6 \| 89,9
VD-339Z-03	75	273	1,876	1.4310	382,194	69,25	203,76	90,0 \| 89,4 \| 88,4 \| 92,4
VD-339X	85	252	1,942	1.4310	390,717	50,81	201,19	91,6 \| 90,3 \| 88,8 \| 95,6
VD-364C	95	278	2,031	1.4310	450,206	56,29	221,71	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-58	90	210	2,251	1.4310	285,527	83,15	126,85	79,3 \| 87,3 \| 60,3 \| 90,2
VD-342	68	275	2,573	1.4310	535,526	66,87	208,13	85,0 \| 87,1 \| 89,0 \| 78,9
VD-364T	105	291	2,606	1.4310	593,05	63,47	227,53	85,2 \| 91,1 \| 86,7 \| 77,9
VD-389E-14	105	350	2,626	1.4310	664,391	97	253	79,3 \| 82,8 \| 77,7 \| 77,3
VD-369G	78,3	310	2,954	1.4310	576,69	114,8	195,2	79,4 \| 86,5 \| 83,1 \| 68,7
VD-366A	86,3	230	3,167	1.4310	460,969	84,46	145,54	77,6 \| 87,0 \| 81,7 \| 64,1
VD-364B	95	181	3,191	1.4310	450,496	39,82	141,18	77,9 \| 88,4 \| 81,8 \| 63,6
VD-364R-62	77	230	3,728	1.4310	563,555	78,81	151,19	71,2 \| 85,2 \| 74,0 \| 54,5
VD-389E-12	105	230	4,058	1.4310	658,685	67,7	162,3	68,2 \| 83,9 \| 70,8 \| 50,0
VD-389E-24	89	280	4,483	1.4310	843,868	91,75	188,25	68,3 \| 90,5 \| 69,1 \| 45,3
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	64,0 \| 85,8 \| 64,9 \| 41,5
VD-394C	98	285	5,784	1.4310	1030,1	106,9	178,1	61,6 \| 87,7 \| 62,0 \| 35,1
VD-391	108	260	6,516	1.4310	1207,401	74,71	185,29	58,3 \| 83,4 \| 60,4 \| 31,2
VD-389H	75	254	7,033	1.4310	1107,277	96,56	157,44	55,9 \| 83,0 \| 55,8 \| 28,9
VD-414D-22	120	255	7,632	1.4310	1276,094	87,8	167,2	53,1 \| 77,3 \| 55,3 \| 26,6

Hasonló fémrugók száma: 19

Vámtarifaszám: 73202081; Nyomórugó VD-364C

Származási ország: DE, German; Nyomórugó VD-364C
