Nyomórugó VD-369G Rozsdamentes acél Ø 6,3 x 72 x 310 mm

árlépcsők - Nyomórugó VD-369G

mennyiség	egységár (EUR)
1	16,9900 EUR
2	13,5400 EUR
3	9,7100 EUR
7	8,0900 EUR
17	6,3200 EUR
37	5,6200 EUR
75	5,5400 EUR
125	5,5400 EUR
175	5,5400 EUR
250	5,5400 EUR
350	5,5400 EUR

Nyomórugó Vétel

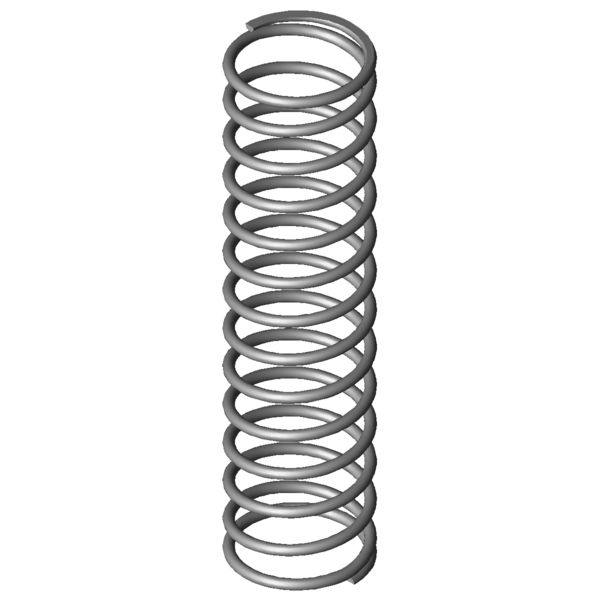

Termékkép Nyomórugó VD-369G

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-369G

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6,3	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	72	mm	Átlagos tekervényátmérő
De	78,3	mm	Tekervény külső átmérője
Dd	64,3	mm	Legnagyobb tüskeátmérő
Dh	81,9	mm	Legkisebb hüvelyátmérő
L0	310	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	576,69	N	Legnagyobb rugóerő statikus terhelésnél
Ln	114,8	mm	A rugó legkisebb hossza statikus terhelésnél
sn	195,2	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	536,216	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	128,5	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	114	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	24,296	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	12,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	2,954	N/mm	Rugóarány
Gew	808,1683	g	A termék tömege
Fntol	40,11	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	45,2	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	10,4	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AT	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-369G Rozsdamentes acél Ø 6,3 x 72 x 310 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-369G Rozsdamentes acél Ø 6,3 x 72 x 310 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-369G Rozsdamentes acél Ø 6,3 x 72 x 310 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-369G Rozsdamentes acél Ø 6,3 x 72 x 310 mm

erő-út-számítás Nyomórugó VD-369G

Érdeklődési képlet Nyomórugó VD-369G Rozsdamentes acél Ø 6,3 x 72 x 310 mm

Érdeklődési képlet Nyomórugó VD-369G

Hasonló nyomórugók a Nyomórugó VD-369G Rozsdamentes acél Ø 6,3 x 72 x 310 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-369G	1.4310	6,3	78,3	310	576,69	114,8	195,2	12,5	2,954	100,0 \| 100,0 \| 100,0 \| 100,0
D-369G	EN 10270-1	6,3	78,3	310	671,948	114,65	195,35	12,5	3,44	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-313U	70	379	0,82	1.4310	257,266	65,32	313,68	53,1 \| 78,2 \| 53,4 \| 27,8
VD-313D	60	319	0,862	1.4310	225,567	57,41	261,59	54,3 \| 77,0 \| 56,9 \| 29,2
VD-313T-01	70	312	0,917	1.4310	231,648	59,28	252,72	57,9 \| 84,1 \| 58,7 \| 31,0
VD-339H	75	380	1,078	1.4310	332,239	71,76	308,24	60,0 \| 82,9 \| 60,5 \| 36,5
VD-339J-12	68	325	1,121	1.4310	266,053	87,68	237,32	62,2 \| 84,6 \| 64,2 \| 37,9
VD-364R-34	69	296	1,825	1.4310	275,469	145,08	150,92	71,7 \| 90,8 \| 62,5 \| 61,8
VD-339G	75	224	1,862	1.4310	332,631	45,34	178,66	72,5 \| 79,8 \| 74,6 \| 63,0
VD-339Z-03	75	273	1,876	1.4310	382,194	69,25	203,76	77,4 \| 87,7 \| 81,0 \| 63,5
VD-339X	85	252	1,942	1.4310	390,717	50,81	201,19	77,5 \| 84,3 \| 82,4 \| 65,7
VD-367A	86,3	365	1,994	1.4310	475,163	126,73	238,27	80,5 \| 91,9 \| 82,2 \| 67,5
VD-364C	95	278	2,031	1.4310	450,206	56,29	221,71	79,4 \| 86,5 \| 83,1 \| 68,7
VD-364R-63	77	365	2,347	1.4310	579,431	118,11	246,89	87,2 \| 92,8 \| 89,3 \| 79,4
VD-364E-16	70	335	2,387	1.4310	558,819	100,9	234,1	86,9 \| 89,7 \| 90,1 \| 80,8
VD-342	68	275	2,573	1.4310	535,526	66,87	208,13	88,5 \| 85,0 \| 93,3 \| 87,1
VD-369G	78,3	310	2,954	1.4310	576,69	114,8	195,2	100,0 \| 100,0 \| 100,0 \| 100,0
VD-373A	69,3	340	2,98	1.4310	541,454	158,29	181,71	95,3 \| 93,2 \| 93,5 \| 99,1
VD-367	86,3	355	3,167	1.4310	837,102	90,7	264,3	85,8 \| 92,7 \| 71,4 \| 93,3
VD-364R-62	77	230	3,728	1.4310	563,555	78,81	151,19	85,4 \| 89,3 \| 87,6 \| 79,3
VD-369E	78,3	210	4,345	1.4310	555,897	82,05	127,95	79,4 \| 89,2 \| 81,0 \| 68,0
VD-373	69,3	340	4,41	1.4310	1009,725	111,04	228,96	77,1 \| 93,2 \| 71,2 \| 67,0
VD-389E-24	89	280	4,483	1.4310	843,868	91,75	188,25	79,2 \| 89,4 \| 82,4 \| 65,9
VD-399D	81	345	6,824	1.4310	1342,438	148,29	196,71	67,6 \| 88,4 \| 71,1 \| 43,3
VD-389H	75	254	7,033	1.4310	1107,277	96,56	157,44	65,9 \| 89,2 \| 66,4 \| 42,0
VD-397	88	285	8,235	1.4310	1515,294	101	184	62,9 \| 86,6 \| 66,2 \| 35,9
VD-399C	81	220	10,839	1.4310	1308,316	99,29	120,71	54,1 \| 82,1 \| 53,0 \| 27,3
VD-403	71	300	11,467	1.4310	1888,529	135,3	164,7	57,3 \| 88,7 \| 57,5 \| 25,8
VD-427	90	255	20,106	1.4310	2680,894	121,66	133,34	45,7 \| 77,4 \| 44,9 \| 14,7
VD-414M	63	281	23,522	1.4310	2399,593	178,98	102,02	43,7 \| 80,4 \| 38,1 \| 12,6
VD-433	73	285	27,995	1.4310	3360,996	164,94	120,06	44,2 \| 82,7 \| 39,3 \| 10,6
VD-439	60	335	37,838	1.4310	3956,419	230,44	104,56	39,8 \| 77,4 \| 34,1 \| 7,8

Hasonló fémrugók száma: 29

Vámtarifaszám: 73202081; Nyomórugó VD-369G

Származási ország: DE, German; Nyomórugó VD-369G
