Nyomórugó VD-313U Rozsdamentes acél Ø 4 x 66 x 379 mm

árlépcsők - Nyomórugó VD-313U

mennyiség	egységár (EUR)
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	3,8200 EUR
37	3,3100 EUR
75	3,2400 EUR
125	3,2400 EUR
175	3,2400 EUR
250	3,2400 EUR
350	3,2400 EUR

Nyomórugó Vétel

Termékkép Nyomórugó VD-313U

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-313U

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	4	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	66	mm	Átlagos tekervényátmérő
De	70	mm	Tekervény külső átmérője
Dd	60	mm	Legnagyobb tüskeátmérő
Dh	73,7	mm	Legkisebb hüvelyátmérő
L0	379	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	202,89	mm	Kitörési hossz
Fn	257,266	N	Legnagyobb rugóerő statikus terhelésnél
Ln	65,32	mm	A rugó legkisebb hossza statikus terhelésnél
sn	313,68	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	249,342	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	74,98	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	68,2	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	39,474	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	9,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	0,82	N/mm	Rugóarány
Gew	236,8547	g	A termék tömege
Fntol	18,09	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	17,96	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,4	mm	(+/-) tekervényátmérő tűréshatára
L0tol	14,24	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AL	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-313U Rozsdamentes acél Ø 4 x 66 x 379 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-313U Rozsdamentes acél Ø 4 x 66 x 379 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-313U Rozsdamentes acél Ø 4 x 66 x 379 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-313U Rozsdamentes acél Ø 4 x 66 x 379 mm

erő-út-számítás Nyomórugó VD-313U

Érdeklődési képlet Nyomórugó VD-313U Rozsdamentes acél Ø 4 x 66 x 379 mm

Érdeklődési képlet Nyomórugó VD-313U

Hasonló nyomórugók a Nyomórugó VD-313U Rozsdamentes acél Ø 4 x 66 x 379 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-313U	1.4310	4	70	379	257,266	65,32	313,68	9,5	0,82	100,0 \| 100,0 \| 100,0 \| 100,0
D-313U	EN 10270-1	4	70	379	299,531	65,32	313,68	9,5	0,955	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-313U-01	70	492	0,577	1.4310	232,327	89,45	402,55	82,3 \| 92,3 \| 84,1 \| 70,4
VD-313U	70	379	0,82	1.4310	257,266	65,32	313,68	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313D	60	319	0,862	1.4310	225,567	57,41	261,59	89,1 \| 86,6 \| 85,5 \| 95,1
VD-313T-01	70	312	0,917	1.4310	231,648	59,28	252,72	89,6 \| 94,1 \| 85,3 \| 89,5
VD-339H	75	380	1,078	1.4310	332,239	71,76	308,24	86,0 \| 94,0 \| 87,8 \| 76,1
VD-339J-12	68	325	1,121	1.4310	266,053	87,68	237,32	83,3 \| 90,6 \| 86,2 \| 73,2
VD-339Z-04	75	430	1,181	1.4310	384,903	104,1	325,91	79,4 \| 87,2 \| 81,5 \| 69,4
VD-343A	68	395	1,182	1.4310	308,819	133,78	261,22	81,2 \| 91,0 \| 83,3 \| 69,4
VD-343	68	395	1,75	1.4310	527,292	93,63	301,37	70,1 \| 91,0 \| 72,4 \| 46,9
VD-364R-34	69	296	1,825	1.4310	275,469	145,08	150,92	66,1 \| 82,7 \| 70,8 \| 44,9
VD-349A	55	410	1,944	1.4310	504,34	150,63	259,38	64,2 \| 83,7 \| 66,8 \| 42,2
VD-367A	86,3	365	1,994	1.4310	475,163	126,73	238,27	62,2 \| 80,3 \| 65,1 \| 41,1
VD-364R-63	77	365	2,347	1.4310	579,431	118,11	246,89	60,4 \| 84,6 \| 61,6 \| 34,9
VD-349	55	410	2,365	1.4310	672,508	125,63	284,38	60,9 \| 83,7 \| 64,5 \| 34,7
VD-364E-16	70	335	2,387	1.4310	558,819	100,9	234,1	60,6 \| 87,0 \| 60,3 \| 34,4
VD-369G	78,3	310	2,954	1.4310	576,69	114,8	195,2	53,1 \| 78,2 \| 53,4 \| 27,8
VD-373A	69,3	340	2,98	1.4310	541,454	158,29	181,71	54,8 \| 84,1 \| 52,7 \| 27,5

Hasonló fémrugók száma: 16

Vámtarifaszám: 73202081; Nyomórugó VD-313U

Származási ország: DE, German; Nyomórugó VD-313U

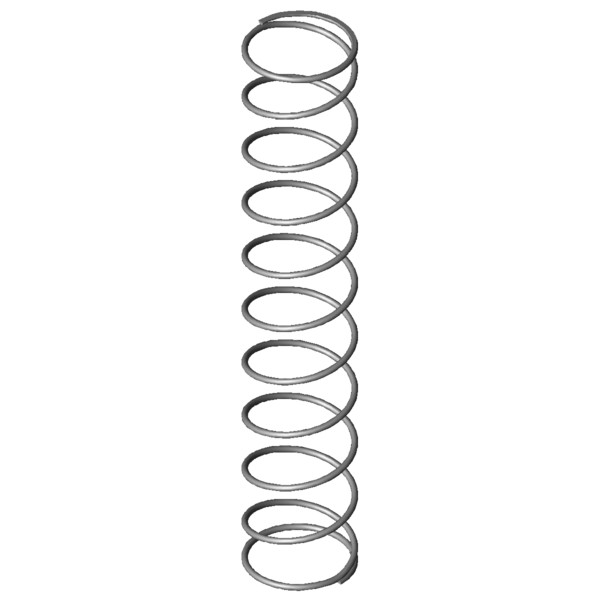

Termékkép - nyomórugók VD-313U
