Nyomórugó VD-313T-01 Rozsdamentes acél Ø 4 x 66 x 312 mm

árlépcsők - Nyomórugó VD-313T-01

mennyiség	egységár (EUR)
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	3,8200 EUR
37	3,3100 EUR
75	3,2400 EUR
125	3,2400 EUR
175	3,2400 EUR
250	3,2400 EUR
350	3,2400 EUR

Nyomórugó Vétel

Termékkép Nyomórugó VD-313T-01

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-313T-01

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	4	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	66	mm	Átlagos tekervényátmérő
De	70	mm	Tekervény külső átmérője
Dd	60	mm	Legnagyobb tüskeátmérő
Dh	73,7	mm	Legkisebb hüvelyátmérő
L0	312	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	231,648	N	Legnagyobb rugóerő statikus terhelésnél
Ln	59,28	mm	A rugó legkisebb hossza statikus terhelésnél
sn	252,72	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	223,733	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	67,92	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	75,23	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	36,235	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	8,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	0,917	N/mm	Rugóarány
Gew	216,2586	g	A termék tömege
Fntol	17,91	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	17,77	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,4	mm	(+/-) tekervényátmérő tűréshatára
L0tol	12,99	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AL	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-313T-01 Rozsdamentes acél Ø 4 x 66 x 312 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-313T-01 Rozsdamentes acél Ø 4 x 66 x 312 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-313T-01 Rozsdamentes acél Ø 4 x 66 x 312 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-313T-01 Rozsdamentes acél Ø 4 x 66 x 312 mm

erő-út-számítás Nyomórugó VD-313T-01

Érdeklődési képlet Nyomórugó VD-313T-01 Rozsdamentes acél Ø 4 x 66 x 312 mm

Érdeklődési képlet Nyomórugó VD-313T-01

Hasonló nyomórugók a Nyomórugó VD-313T-01 Rozsdamentes acél Ø 4 x 66 x 312 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-313T-01	1.4310	4	70	312	231,648	59,28	252,72	8,5	0,917	77,3 \| 87,8 \| 81,2 \| 63,0
D-313T-01	EN 10270-1	4	70	312	269,705	59,28	252,72	8,5	1,067	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-289B	55	307	0,695	1.4310	177,335	51,79	255,21	83,1 \| 85,7 \| 87,8 \| 75,8
VD-313U	70	379	0,82	1.4310	257,266	65,32	313,68	82,3 \| 92,3 \| 84,1 \| 70,4
VD-313D	60	319	0,862	1.4310	225,567	57,41	261,59	94,1 \| 91,2 \| 97,0 \| 94,1
VD-313T-01	70	312	0,917	1.4310	231,648	59,28	252,72	77,3 \| 87,8 \| 81,2 \| 63,0
VD-317A	54	335	0,969	1.4310	221,1	106,74	228,26	92,5 \| 90,1 \| 92,9 \| 94,6
VD-339H	75	380	1,078	1.4310	332,239	71,76	308,24	71,1 \| 86,5 \| 73,2 \| 53,5
VD-339J-12	68	325	1,121	1.4310	266,053	87,68	237,32	69,5 \| 84,0 \| 73,1 \| 51,5
VD-343A	68	395	1,182	1.4310	308,819	133,78	261,22	68,2 \| 85,8 \| 70,1 \| 48,8
VD-313T	70	233	1,417	1.4310	271,73	41,18	191,82	78,9 \| 91,6 \| 80,6 \| 64,7
VD-317	54	335	1,434	1.4310	373,139	74,72	260,28	77,9 \| 90,1 \| 79,6 \| 63,9
VD-343	68	395	1,75	1.4310	527,292	93,63	301,37	59,4 \| 85,8 \| 59,5 \| 33,0
VD-364R-34	69	296	1,825	1.4310	275,469	145,08	150,92	70,1 \| 88,3 \| 71,9 \| 50,2
VD-339Z-03	75	273	1,876	1.4310	382,194	69,25	203,76	68,8 \| 86,9 \| 70,6 \| 48,9
VD-364R-63	77	365	2,347	1.4310	579,431	118,11	246,89	63,0 \| 81,0 \| 68,8 \| 39,1
VD-364E-16	70	335	2,387	1.4310	558,819	100,9	234,1	64,7 \| 88,6 \| 67,0 \| 38,4
VD-342	68	275	2,573	1.4310	535,526	66,87	208,13	62,3 \| 88,4 \| 62,8 \| 35,6
VD-369G	78,3	310	2,954	1.4310	576,69	114,8	195,2	57,9 \| 84,1 \| 58,7 \| 31,0
VD-373A	69,3	340	2,98	1.4310	541,454	158,29	181,71	57,6 \| 84,8 \| 57,3 \| 30,8
VD-364J	60	341	3,191	1.4310	713,745	117,33	223,67	57,5 \| 83,3 \| 60,5 \| 28,7

Hasonló fémrugók száma: 18

Vámtarifaszám: 73202081; Nyomórugó VD-313T-01

Származási ország: DE, German; Nyomórugó VD-313T-01

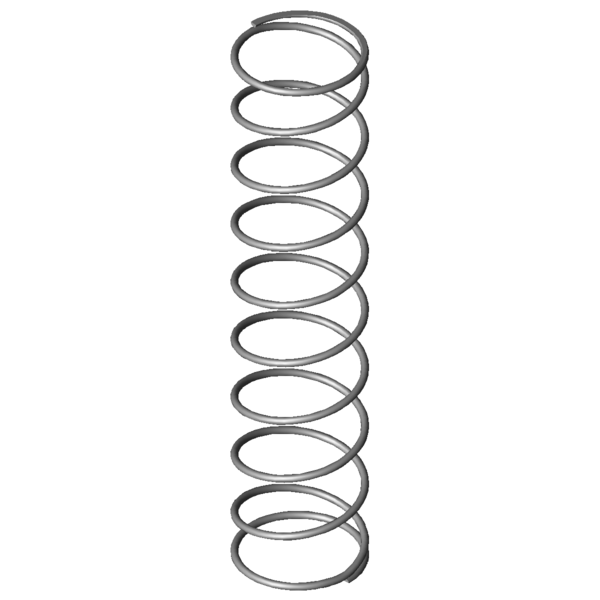

Termékkép - nyomórugók VD-313T-01
