Nyomórugó VD-364R-63 Rozsdamentes acél Ø 6 x 71 x 365 mm

árlépcsők - Nyomórugó VD-364R-63

mennyiség	egységár (EUR)
1	16,0400 EUR
2	12,7700 EUR
3	8,7800 EUR
7	6,9200 EUR
17	5,3000 EUR
37	4,5500 EUR
75	4,4900 EUR
125	4,4900 EUR
175	4,4900 EUR
250	4,4900 EUR
350	4,4900 EUR

Nyomórugó Vétel

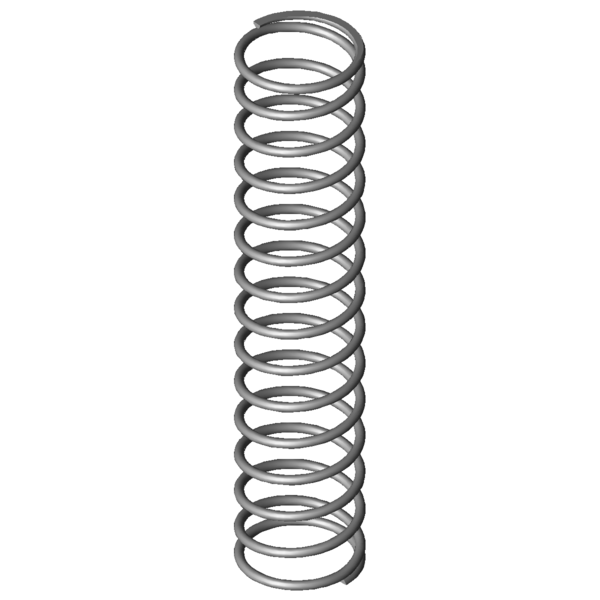

Termékkép Nyomórugó VD-364R-63

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-63

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	71	mm	Átlagos tekervényátmérő
De	77	mm	Tekervény külső átmérője
Dd	63	mm	Legnagyobb tüskeátmérő
Dh	80	mm	Legkisebb hüvelyátmérő
L0	365	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	579,431	N	Legnagyobb rugóerő statikus terhelésnél
Ln	118,11	mm	A rugó legkisebb hossza statikus terhelésnél
sn	246,89	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	549,961	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	130,67	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	113,41	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	26,593	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	13,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	2,347	N/mm	Rugóarány
Gew	772,7033	g	A termék tömege
Fntol	38,85	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	37,85	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	8,6	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AQ	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-63 Rozsdamentes acél Ø 6 x 71 x 365 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-63 Rozsdamentes acél Ø 6 x 71 x 365 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-63 Rozsdamentes acél Ø 6 x 71 x 365 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-63 Rozsdamentes acél Ø 6 x 71 x 365 mm

erő-út-számítás Nyomórugó VD-364R-63

Érdeklődési képlet Nyomórugó VD-364R-63 Rozsdamentes acél Ø 6 x 71 x 365 mm

Érdeklődési képlet Nyomórugó VD-364R-63

Hasonló nyomórugók a Nyomórugó VD-364R-63 Rozsdamentes acél Ø 6 x 71 x 365 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-63	1.4310	6	77	365	579,431	118,11	246,89	13,5	2,347	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-63	EN 10270-1	6	77	365	674,623	118,11	246,89	13,5	2,733	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-313U	70	379	0,82	1.4310	257,266	65,32	313,68	60,4 \| 84,6 \| 61,6 \| 34,9
VD-313T-01	70	312	0,917	1.4310	231,648	59,28	252,72	63,0 \| 81,0 \| 68,8 \| 39,1
VD-339H	75	380	1,078	1.4310	332,239	71,76	308,24	68,0 \| 89,5 \| 68,7 \| 45,9
VD-339J-12	68	325	1,121	1.4310	266,053	87,68	237,32	67,6 \| 84,1 \| 71,0 \| 47,8
VD-339Y	85	428	1,124	1.4310	390,717	80,49	347,51	67,8 \| 86,4 \| 69,2 \| 47,9
VD-339Z-04	75	430	1,181	1.4310	384,903	104,1	325,91	70,0 \| 88,5 \| 71,1 \| 50,3
VD-343A	68	395	1,182	1.4310	308,819	133,78	261,22	70,8 \| 88,0 \| 73,9 \| 50,4
VD-343	68	395	1,75	1.4310	527,292	93,63	301,37	83,0 \| 88,0 \| 86,5 \| 74,6
VD-364R-34	69	296	1,825	1.4310	275,469	145,08	150,92	73,4 \| 88,0 \| 54,3 \| 77,8
VD-339Z-03	75	273	1,876	1.4310	382,194	69,25	203,76	79,8 \| 85,2 \| 74,2 \| 79,9
VD-367A	86,3	365	1,994	1.4310	475,163	126,73	238,27	89,7 \| 94,8 \| 89,3 \| 85,0
VD-364R-63	77	365	2,347	1.4310	579,431	118,11	246,89	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364E-16	70	335	2,387	1.4310	558,819	100,9	234,1	95,1 \| 91,5 \| 95,6 \| 98,3
VD-369G	78,3	310	2,954	1.4310	576,69	114,8	195,2	87,2 \| 92,8 \| 89,3 \| 79,4
VD-373A	69,3	340	2,98	1.4310	541,454	158,29	181,71	85,0 \| 92,8 \| 83,5 \| 78,8
VD-389E-26	89	390	3,048	1.4310	797,571	128,35	261,65	83,0 \| 88,6 \| 83,5 \| 77,0
VD-367	86,3	355	3,167	1.4310	837,102	90,7	264,3	83,1 \| 93,9 \| 81,3 \| 74,1
VD-364J	60	341	3,191	1.4310	713,745	117,33	223,67	82,4 \| 87,7 \| 85,9 \| 73,5
VD-389J	75	405	4,311	1.4310	1104,781	148,71	256,29	73,3 \| 91,1 \| 74,4 \| 54,4
VD-373	69,3	340	4,41	1.4310	1009,725	111,04	228,96	73,7 \| 92,8 \| 75,1 \| 53,2
VD-379A	56,3	365	4,901	1.4310	897,271	181,92	183,08	68,9 \| 89,5 \| 69,4 \| 47,9
VD-398	88	410	5,6	1.4310	1506,4	141	269	63,6 \| 83,8 \| 65,1 \| 41,9
VD-379	56,3	365	5,961	1.4310	1270,695	151,82	213,18	64,9 \| 89,5 \| 66,0 \| 39,4
VD-399D	81	345	6,824	1.4310	1342,438	148,29	196,71	61,3 \| 88,2 \| 61,4 \| 34,4
VD-404	71	435	7,748	1.4310	1878,302	192,57	242,43	59,5 \| 83,7 \| 64,5 \| 30,3
VD-403	71	300	11,467	1.4310	1888,529	135,3	164,7	50,8 \| 83,1 \| 48,7 \| 20,5
VD-428	90	370	13,672	1.4310	2741,211	169,5	200,5	49,9 \| 81,4 \| 51,2 \| 17,2

Hasonló fémrugók száma: 26

Vámtarifaszám: 73202081; Nyomórugó VD-364R-63

Származási ország: DE, German; Nyomórugó VD-364R-63
