Nyomórugó VD-367 Rozsdamentes acél Ø 6,3 x 80 x 355 mm

árlépcsők - Nyomórugó VD-367

mennyiség	egységár (EUR)
1	16,0400 EUR
2	12,7700 EUR
3	8,7800 EUR
7	6,9200 EUR
17	5,3000 EUR
37	4,5500 EUR
75	4,4900 EUR
125	4,4900 EUR
175	4,4900 EUR
250	4,4900 EUR
350	4,4900 EUR

Nyomórugó Vétel

Termékkép Nyomórugó VD-367

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-367

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6,3	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	80	mm	Átlagos tekervényátmérő
De	86,3	mm	Tekervény külső átmérője
Dd	72	mm	Legnagyobb tüskeátmérő
Dh	88,7	mm	Legkisebb hüvelyátmérő
L0	355	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	837,102	N	Legnagyobb rugóerő statikus terhelésnél
Ln	90,7	mm	A rugó legkisebb hossza statikus terhelésnél
sn	264,3	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	750,637	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	118	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	47,93	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	41,024	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	8,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	3,167	N/mm	Rugóarány
Gew	650,2503	g	A termék tömege
Fntol	47,1	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	46,5	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	8,71	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AQ	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-367 Rozsdamentes acél Ø 6,3 x 80 x 355 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-367 Rozsdamentes acél Ø 6,3 x 80 x 355 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-367 Rozsdamentes acél Ø 6,3 x 80 x 355 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-367 Rozsdamentes acél Ø 6,3 x 80 x 355 mm

erő-út-számítás Nyomórugó VD-367

Érdeklődési képlet Nyomórugó VD-367 Rozsdamentes acél Ø 6,3 x 80 x 355 mm

Érdeklődési képlet Nyomórugó VD-367

Hasonló nyomórugók a Nyomórugó VD-367 Rozsdamentes acél Ø 6,3 x 80 x 355 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-367	1.4310	6,3	86,3	355	837,102	90,7	264,3	8,5	3,167	100,0 \| 100,0 \| 100,0 \| 100,0
D-367	EN 10270-1	6,3	86,3	355	967,989	92,5	262,5	8,5	3,688	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-339H	75	380	1,078	1.4310	332,239	71,76	308,24	60,2 \| 83,9 \| 62,7 \| 34,0
VD-339J-12	68	325	1,121	1.4310	266,053	87,68	237,32	58,9 \| 80,6 \| 60,8 \| 35,4
VD-339Y	85	428	1,124	1.4310	390,717	80,49	347,51	61,3 \| 86,9 \| 61,4 \| 35,5
VD-343A	68	395	1,182	1.4310	308,819	133,78	261,22	62,6 \| 82,7 \| 67,9 \| 37,3
VD-343	68	395	1,75	1.4310	527,292	93,63	301,37	71,1 \| 82,7 \| 75,3 \| 55,2
VD-339X	85	252	1,942	1.4310	390,717	50,81	201,19	68,6 \| 82,9 \| 61,4 \| 61,3
VD-367A	86,3	365	1,994	1.4310	475,163	126,73	238,27	78,5 \| 99,1 \| 73,5 \| 63,0
VD-364C	95	278	2,031	1.4310	450,206	56,29	221,71	72,8 \| 85,5 \| 68,8 \| 64,1
VD-364R-63	77	365	2,347	1.4310	579,431	118,11	246,89	83,1 \| 93,9 \| 81,3 \| 74,1
VD-364E-16	70	335	2,387	1.4310	558,819	100,9	234,1	80,2 \| 87,6 \| 77,7 \| 75,4
VD-389E-14	105	350	2,626	1.4310	664,391	97	253	86,9 \| 90,3 \| 87,5 \| 82,9
VD-369G	78,3	310	2,954	1.4310	576,69	114,8	195,2	85,8 \| 92,7 \| 71,4 \| 93,3
VD-373A	69,3	340	2,98	1.4310	541,454	158,29	181,71	84,3 \| 92,0 \| 66,7 \| 94,1
VD-389E-26	89	390	3,048	1.4310	797,571	128,35	261,65	95,3 \| 92,7 \| 97,1 \| 96,2
VD-367	86,3	355	3,167	1.4310	837,102	90,7	264,3	100,0 \| 100,0 \| 100,0 \| 100,0
VD-394D	98	400	3,933	1.4310	1002,93	145	255	85,2 \| 85,2 \| 90,0 \| 80,5
VD-389J	75	405	4,311	1.4310	1104,781	148,71	256,29	82,7 \| 88,2 \| 86,4 \| 73,5
VD-373	69,3	340	4,41	1.4310	1009,725	111,04	228,96	82,9 \| 92,0 \| 84,8 \| 71,8
VD-389E-24	89	280	4,483	1.4310	843,868	91,75	188,25	81,5 \| 88,6 \| 85,2 \| 70,7
VD-398	88	410	5,6	1.4310	1506,4	141	269	73,8 \| 87,8 \| 76,9 \| 56,6
VD-394C	98	285	5,784	1.4310	1030,1	106,9	178,1	70,5 \| 82,4 \| 74,3 \| 54,8
VD-399D	81	345	6,824	1.4310	1342,438	148,29	196,71	68,2 \| 89,9 \| 68,4 \| 46,4
VD-414G	100	332	8,019	1.4310	1658,676	125,16	206,84	62,4 \| 83,3 \| 64,4 \| 39,5
VD-397	88	285	8,235	1.4310	1515,294	101	184	62,2 \| 85,7 \| 62,4 \| 38,5
VD-422	110	345	10,294	1.4310	2251,838	126,25	218,75	56,8 \| 79,5 \| 60,0 \| 30,8
VD-403	71	300	11,467	1.4310	1888,529	135,3	164,7	54,3 \| 81,8 \| 53,3 \| 27,6
VD-428	90	370	13,672	1.4310	2741,211	169,5	200,5	53,8 \| 84,9 \| 53,2 \| 23,2
VD-434	73	410	18,915	1.4310	3319,382	234,51	175,49	46,9 \| 78,1 \| 45,8 \| 16,7
VD-427	90	255	20,106	1.4310	2680,894	121,66	133,34	44,5 \| 76,9 \| 40,8 \| 15,8

Hasonló fémrugók száma: 28

Vámtarifaszám: 73202081; Nyomórugó VD-367

Származási ország: DE, German; Nyomórugó VD-367

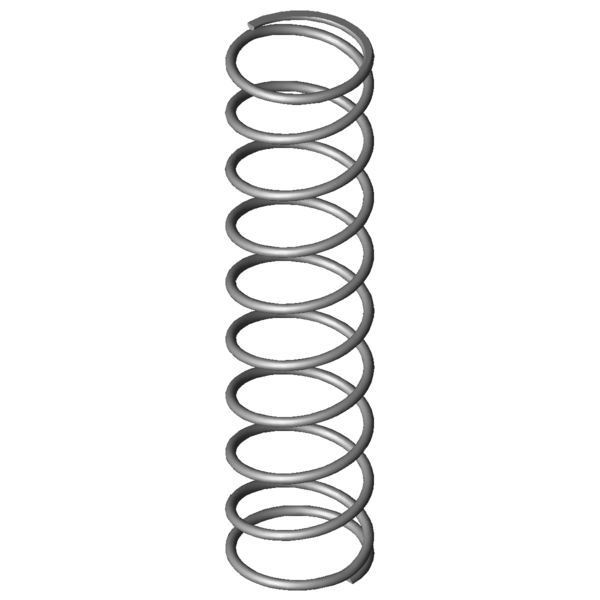

Termékkép - nyomórugók VD-367
