Nyomórugó VD-367A Rozsdamentes acél Ø 6,3 x 80 x 365 mm

árlépcsők - Nyomórugó VD-367A

mennyiség	egységár (EUR)
1	16,7200 EUR
2	13,3200 EUR
3	9,4800 EUR
7	7,5900 EUR
17	6,1000 EUR
37	5,2200 EUR
75	5,1800 EUR
125	5,1800 EUR
175	5,1800 EUR
250	5,1800 EUR
350	5,1800 EUR

Nyomórugó Vétel

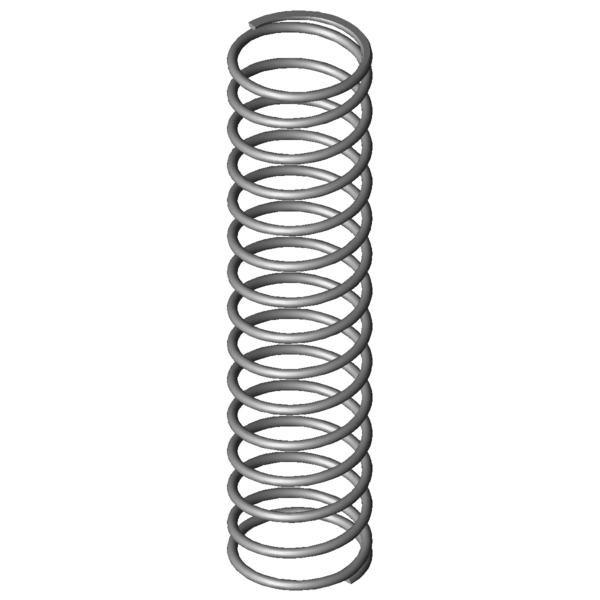

Termékkép Nyomórugó VD-367A

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-367A

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6,3	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	80	mm	Átlagos tekervényátmérő
De	86,3	mm	Tekervény külső átmérője
Dd	72	mm	Legnagyobb tüskeátmérő
Dh	88,7	mm	Legkisebb hüvelyátmérő
L0	365	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	475,163	N	Legnagyobb rugóerő statikus terhelésnél
Ln	126,73	mm	A rugó legkisebb hossza statikus terhelésnél
sn	238,27	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	446,16	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	141,27	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	157,15	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	26,57	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	13,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	1,994	N/mm	Rugóarány
Gew	959,8934	g	A termék tömege
Fntol	38,2	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	37,7	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	12,9	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AS	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-367A Rozsdamentes acél Ø 6,3 x 80 x 365 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-367A Rozsdamentes acél Ø 6,3 x 80 x 365 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-367A Rozsdamentes acél Ø 6,3 x 80 x 365 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-367A Rozsdamentes acél Ø 6,3 x 80 x 365 mm

erő-út-számítás Nyomórugó VD-367A

Érdeklődési képlet Nyomórugó VD-367A Rozsdamentes acél Ø 6,3 x 80 x 365 mm

Érdeklődési képlet Nyomórugó VD-367A

Hasonló nyomórugók a Nyomórugó VD-367A Rozsdamentes acél Ø 6,3 x 80 x 365 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-367A	1.4310	6,3	86,3	365	475,163	126,73	238,27	13,5	1,994	100,0 \| 100,0 \| 100,0 \| 100,0
D-367A	EN 10270-1	6,3	86,3	365	553,225	126,73	238,27	13,5	2,322	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-313U	70	379	0,82	1.4310	257,266	65,32	313,68	62,2 \| 80,3 \| 65,1 \| 41,1
VD-313T-01	70	312	0,917	1.4310	231,648	59,28	252,72	64,7 \| 76,7 \| 71,5 \| 46,0
VD-339H	75	380	1,078	1.4310	332,239	71,76	308,24	70,8 \| 84,8 \| 73,6 \| 54,0
VD-339J-12	68	325	1,121	1.4310	266,053	87,68	237,32	71,3 \| 79,8 \| 77,8 \| 56,2
VD-339Y	85	428	1,124	1.4310	390,717	80,49	347,51	73,2 \| 87,7 \| 75,4 \| 56,4
VD-339Z-04	75	430	1,181	1.4310	384,903	104,1	325,91	73,3 \| 83,7 \| 77,1 \| 59,2
VD-343A	68	395	1,182	1.4310	308,819	133,78	261,22	73,6 \| 83,5 \| 78,1 \| 59,3
VD-343	68	395	1,75	1.4310	527,292	93,63	301,37	85,3 \| 83,5 \| 84,6 \| 87,7
VD-339X	85	252	1,942	1.4310	390,717	50,81	201,19	87,7 \| 82,3 \| 83,3 \| 97,4
VD-367A	86,3	365	1,994	1.4310	475,163	126,73	238,27	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364C	95	278	2,031	1.4310	450,206	56,29	221,71	92,3 \| 84,8 \| 93,9 \| 98,2
VD-368	86,3	490	2,154	1.4310	800,599	118,27	371,73	81,9 \| 91,5 \| 61,7 \| 92,6
VD-364R-63	77	365	2,347	1.4310	579,431	118,11	246,89	89,7 \| 94,8 \| 89,3 \| 85,0
VD-364E-16	70	335	2,387	1.4310	558,819	100,9	234,1	87,3 \| 86,7 \| 91,6 \| 83,5
VD-389E-14	105	350	2,626	1.4310	664,391	97	253	82,7 \| 89,4 \| 82,8 \| 75,9
VD-369G	78,3	310	2,954	1.4310	576,69	114,8	195,2	80,5 \| 91,9 \| 82,2 \| 67,5
VD-373A	69,3	340	2,98	1.4310	541,454	158,29	181,71	80,0 \| 91,2 \| 82,0 \| 66,9
VD-389E-26	89	390	3,048	1.4310	797,571	128,35	261,65	78,1 \| 93,5 \| 75,3 \| 65,4
VD-367	86,3	355	3,167	1.4310	837,102	90,7	264,3	78,5 \| 99,1 \| 73,5 \| 63,0
VD-394D	98	400	3,933	1.4310	1002,93	145	255	69,0 \| 86,0 \| 70,4 \| 50,7
VD-392	108	390	4,216	1.4310	1194,368	106,74	283,26	64,4 \| 84,1 \| 62,0 \| 47,3
VD-389J	75	405	4,311	1.4310	1104,781	148,71	256,29	67,8 \| 89,0 \| 68,0 \| 46,3
VD-373	69,3	340	4,41	1.4310	1009,725	111,04	228,96	69,3 \| 91,2 \| 71,6 \| 45,2
VD-389E-24	89	280	4,483	1.4310	843,868	91,75	188,25	66,7 \| 87,9 \| 67,7 \| 44,5
VD-398	88	410	5,6	1.4310	1506,4	141	269	61,4 \| 88,6 \| 60,1 \| 35,6

Hasonló fémrugók száma: 24

Vámtarifaszám: 73202081; Nyomórugó VD-367A

Származási ország: DE, German; Nyomórugó VD-367A
