Nyomórugó VD-368 Rozsdamentes acél Ø 6,3 x 80 x 490 mm

árlépcsők - Nyomórugó VD-368

mennyiség	egységár (EUR)
1	16,9900 EUR
2	13,5400 EUR
3	9,7100 EUR
7	8,0900 EUR
17	6,3200 EUR
37	5,6200 EUR
75	5,5400 EUR
125	5,5400 EUR
175	5,5400 EUR
250	5,5400 EUR
350	5,5400 EUR

Nyomórugó Vétel

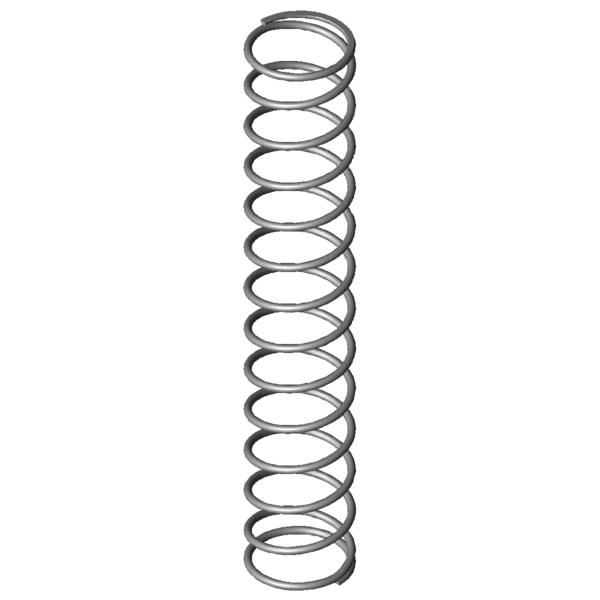

Termékkép Nyomórugó VD-368

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-368

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6,3	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	80	mm	Átlagos tekervényátmérő
De	86,3	mm	Tekervény külső átmérője
Dd	72	mm	Legnagyobb tüskeátmérő
Dh	88,7	mm	Legkisebb hüvelyátmérő
L0	490	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	302,8	mm	Kitörési hossz
Fn	800,599	N	Legnagyobb rugóerő statikus terhelésnél
Ln	118,27	mm	A rugó legkisebb hossza statikus terhelésnél
sn	371,73	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	750,573	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	141,5	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	70,4	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	38,696	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	12,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	2,154	N/mm	Rugóarány
Gew	897,9647	g	A termék tömege
Fntol	44,2	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	43,7	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	12,07	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AT	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-368 Rozsdamentes acél Ø 6,3 x 80 x 490 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-368 Rozsdamentes acél Ø 6,3 x 80 x 490 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-368 Rozsdamentes acél Ø 6,3 x 80 x 490 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-368 Rozsdamentes acél Ø 6,3 x 80 x 490 mm

erő-út-számítás Nyomórugó VD-368

Érdeklődési képlet Nyomórugó VD-368 Rozsdamentes acél Ø 6,3 x 80 x 490 mm

Érdeklődési képlet Nyomórugó VD-368

Hasonló nyomórugók a Nyomórugó VD-368 Rozsdamentes acél Ø 6,3 x 80 x 490 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-368	1.4310	6,3	86,3	490	800,599	118,27	371,73	12,5	2,154	100,0 \| 100,0 \| 100,0 \| 100,0
D-368	EN 10270-1	6,3	86,3	490	932,126	118,27	371,73	12,5	2,508	92,9 \| 100,0 \| 92,9 \| 85,9
D-368A	EN 10270-1	6,3	86,3	490	543,875	169	321	18,5	1,694	85,3 \| 100,0 \| 77,1 \| 78,7

Hasonló fémrugók száma: 3

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-289C	55	497	0,426	1.4310	177,398	80,46	416,54	48,8 \| 71,0 \| 55,7 \| 19,8
VD-313E	60	516	0,529	1.4310	225,606	89,12	426,88	52,0 \| 73,9 \| 57,6 \| 24,5
VD-313U-01	70	492	0,577	1.4310	232,327	89,45	402,55	56,3 \| 81,4 \| 60,7 \| 26,8
VD-318A	54	490	0,796	1.4310	288,238	128,09	361,91	59,7 \| 75,4 \| 66,7 \| 37,0
VD-318	54	490	0,969	1.4310	371,241	106,74	383,26	64,0 \| 75,4 \| 71,7 \| 45,0
VD-364R-52	115	465	1,03	1.4310	382,871	93,35	371,65	70,0 \| 88,4 \| 73,9 \| 47,8
VD-339H	75	380	1,078	1.4310	332,239	71,76	308,24	60,3 \| 84,4 \| 60,2 \| 36,2
VD-339Y	85	428	1,124	1.4310	390,717	80,49	347,51	70,6 \| 88,4 \| 71,1 \| 52,2
VD-364D	95	472	1,176	1.4310	449,993	89,23	382,77	74,2 \| 91,5 \| 76,7 \| 54,6
VD-339Z-04	75	430	1,181	1.4310	384,903	104,1	325,91	69,1 \| 84,7 \| 67,9 \| 54,8
VD-368A	86,3	490	1,455	1.4310	467,132	169	321	80,0 \| 100,0 \| 72,4 \| 67,6
VD-364U	105	494	1,509	1.4310	593,845	100,47	393,53	82,7 \| 93,8 \| 84,3 \| 70,1
VD-389E-16	105	500	1,786	1.4310	649,643	136,2	363,8	87,5 \| 90,1 \| 89,5 \| 82,9
VD-367A	86,3	365	1,994	1.4310	475,163	126,73	238,27	66,7 \| 87,9 \| 67,7 \| 44,5
VD-368	86,3	490	2,154	1.4310	800,599	118,27	371,73	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-63	77	365	2,347	1.4310	579,431	118,11	246,89	85,0 \| 92,8 \| 83,5 \| 78,8
VD-374A	69,3	500	2,45	1.4310	760,021	189,79	310,21	90,0 \| 92,8 \| 89,2 \| 87,9
VD-374	69,3	500	2,98	1.4310	1018,211	158,29	341,71	83,4 \| 92,8 \| 85,3 \| 72,3
VD-389E-26	89	390	3,048	1.4310	797,571	128,35	261,65	81,5 \| 88,9 \| 85,0 \| 70,7
VD-367	86,3	355	3,167	1.4310	837,102	90,7	264,3	84,3 \| 92,0 \| 66,7 \| 94,1
VD-399	88	600	3,784	1.4310	1509,73	201	399	72,1 \| 86,2 \| 73,1 \| 56,9
VD-394D	98	400	3,933	1.4310	1002,93	145	255	70,6 \| 82,8 \| 74,2 \| 54,8
VD-389J	75	405	4,311	1.4310	1104,781	148,71	256,29	72,6 \| 88,8 \| 60,0 \| 69,1
VD-414H	100	531	4,915	1.4310	1662,039	192,84	338,16	65,4 \| 82,9 \| 69,6 \| 43,8
VD-398	88	410	5,6	1.4310	1506,4	141	269	62,7 \| 86,8 \| 62,8 \| 38,5
VD-399D	81	345	6,824	1.4310	1342,438	148,29	196,71	65,9 \| 87,6 \| 66,4 \| 43,7
VD-423	110	500	7	1.4310	2266,25	176,25	323,75	57,3 \| 79,8 \| 61,2 \| 30,8
VD-404	71	435	7,748	1.4310	1878,302	192,57	242,43	58,4 \| 84,8 \| 51,9 \| 38,5
VD-429	90	540	9,238	1.4310	2759,686	241,26	298,74	53,7 \| 83,2 \| 54,7 \| 23,3
VD-428	90	370	13,672	1.4310	2741,211	169,5	200,5	58,9 \| 81,5 \| 62,3 \| 32,8

Hasonló fémrugók száma: 29

Vámtarifaszám: 73202081; Nyomórugó VD-368

Származási ország: DE, German; Nyomórugó VD-368
