Nyomórugó VD-374 Rozsdamentes acél Ø 6,3 x 63 x 500 mm

árlépcsők - Nyomórugó VD-374

mennyiség	egységár (EUR)
1	16,7200 EUR
2	13,3200 EUR
3	9,4800 EUR
7	7,5900 EUR
17	6,1000 EUR
37	5,2200 EUR
75	5,1800 EUR
125	5,1800 EUR
175	5,1800 EUR
250	5,1800 EUR
350	5,1800 EUR

Nyomórugó Vétel

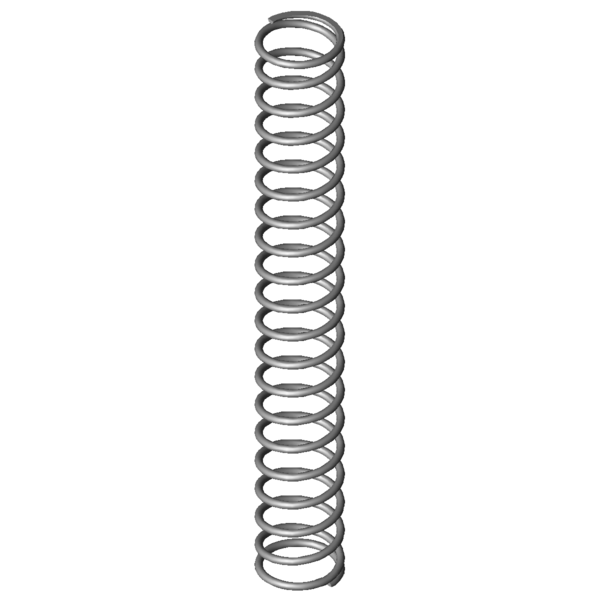

Termékkép Nyomórugó VD-374

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-374

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6,3	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	63	mm	Átlagos tekervényátmérő
De	69,3	mm	Tekervény külső átmérője
Dd	55	mm	Legnagyobb tüskeátmérő
Dh	72	mm	Legkisebb hüvelyátmérő
L0	500	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	400,5	mm	Kitörési hossz
Fn	1018,211	N	Legnagyobb rugóerő statikus terhelésnél
Ln	158,29	mm	A rugó legkisebb hossza statikus terhelésnél
sn	341,71	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	924,312	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	189,8	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	62,91	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	26,686	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	18,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	2,98	N/mm	Rugóarány
Gew	999,7599	g	A termék tömege
Fntol	50,4	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	49,6	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	9,41	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AS	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-374 Rozsdamentes acél Ø 6,3 x 63 x 500 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-374 Rozsdamentes acél Ø 6,3 x 63 x 500 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-374 Rozsdamentes acél Ø 6,3 x 63 x 500 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-374 Rozsdamentes acél Ø 6,3 x 63 x 500 mm

erő-út-számítás Nyomórugó VD-374

Érdeklődési képlet Nyomórugó VD-374 Rozsdamentes acél Ø 6,3 x 63 x 500 mm

Érdeklődési képlet Nyomórugó VD-374

Hasonló nyomórugók a Nyomórugó VD-374 Rozsdamentes acél Ø 6,3 x 63 x 500 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-374	1.4310	6,3	69,3	500	1018,211	158,29	341,71	18,5	2,98	100,0 \| 100,0 \| 100,0 \| 100,0
D-374A	EN 10270-1	6,3	69,3	500	884,881	189,79	310,21	22,5	2,853	94,9 \| 100,0 \| 88,8 \| 95,7
D-374	EN 10270-1	6,3	69,3	500	1185,488	158,29	341,71	18,5	3,469	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 3

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-344A	68	585	0,972	1.4310	412,591	160,54	424,46	60,3 \| 87,7 \| 60,5 \| 32,6
VD-339H	75	380	1,078	1.4310	332,239	71,76	308,24	59,2 \| 79,9 \| 61,4 \| 36,2
VD-339J-12	68	325	1,121	1.4310	266,053	87,68	237,32	54,5 \| 78,2 \| 47,8 \| 37,6
VD-339Y	85	428	1,124	1.4310	390,717	80,49	347,51	62,7 \| 82,2 \| 68,4 \| 37,7
VD-339Z-04	75	430	1,181	1.4310	384,903	104,1	325,91	64,0 \| 85,9 \| 66,6 \| 39,6
VD-344	68	585	1,182	1.4310	533,439	133,78	451,22	63,8 \| 87,7 \| 64,1 \| 39,7
VD-343A	68	395	1,182	1.4310	308,819	133,78	261,22	59,5 \| 85,5 \| 53,4 \| 39,7
VD-368A	86,3	490	1,455	1.4310	467,132	169	321	70,5 \| 92,8 \| 69,9 \| 48,8
VD-343	68	395	1,75	1.4310	527,292	93,63	301,37	71,4 \| 85,5 \| 70,0 \| 58,7
VD-368	86,3	490	2,154	1.4310	800,599	118,27	371,73	83,4 \| 92,8 \| 85,3 \| 72,3
VD-364R-63	77	365	2,347	1.4310	579,431	118,11	246,89	76,5 \| 86,1 \| 64,6 \| 78,8
VD-349	55	410	2,365	1.4310	672,508	125,63	284,38	78,1 \| 80,2 \| 74,6 \| 79,4
VD-364E-16	70	335	2,387	1.4310	558,819	100,9	234,1	75,4 \| 84,4 \| 61,7 \| 80,1
VD-374A	69,3	500	2,45	1.4310	760,021	189,79	310,21	88,3 \| 100,0 \| 82,7 \| 82,2
VD-374	69,3	500	2,98	1.4310	1018,211	158,29	341,71	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389J	75	405	4,311	1.4310	1104,781	148,71	256,29	80,2 \| 87,8 \| 83,6 \| 69,1
VD-373	69,3	340	4,41	1.4310	1009,725	111,04	228,96	80,0 \| 89,3 \| 83,1 \| 67,6
VD-404	71	435	7,748	1.4310	1878,302	192,57	242,43	62,9 \| 87,8 \| 62,6 \| 38,5
VD-429	90	540	9,238	1.4310	2759,686	241,26	298,74	57,3 \| 77,5 \| 62,2 \| 32,3
VD-409AD	56	510	17,518	1.4310	2750,25	353	157	48,1 \| 85,9 \| 41,5 \| 17,0
VD-434	73	410	18,915	1.4310	3319,382	234,51	175,49	45,6 \| 80,0 \| 41,0 \| 15,8

Hasonló fémrugók száma: 20

Vámtarifaszám: 73202081; Nyomórugó VD-374

Származási ország: DE, German; Nyomórugó VD-374
