Nyomórugó VD-368A Rozsdamentes acél Ø 6,3 x 80 x 490 mm

árlépcsők - Nyomórugó VD-368A

mennyiség	egységár (EUR)
1	17,2900 EUR
2	13,7700 EUR
3	10,0900 EUR
7	8,3300 EUR
17	7,1500 EUR
37	6,1700 EUR
75	6,0800 EUR
125	6,0800 EUR
175	6,0800 EUR
250	6,0800 EUR
350	6,0800 EUR

Nyomórugó Vétel

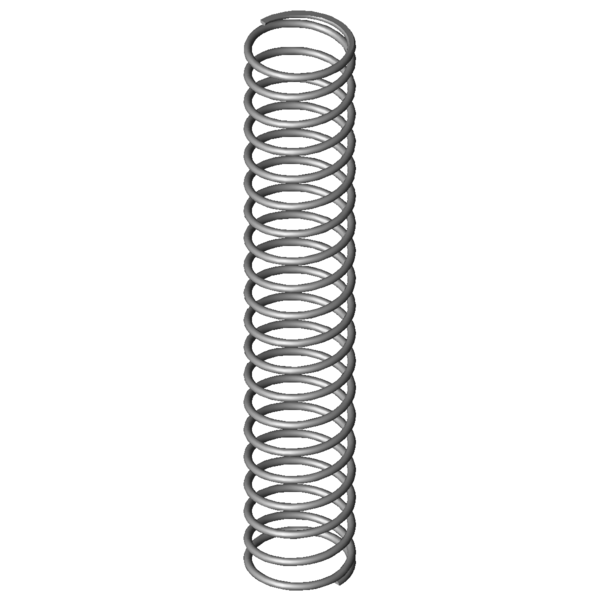

Termékkép Nyomórugó VD-368A

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-368A

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6,3	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	80	mm	Átlagos tekervényátmérő
De	86,3	mm	Tekervény külső átmérője
Dd	72	mm	Legnagyobb tüskeátmérő
Dh	88,7	mm	Legkisebb hüvelyátmérő
L0	490	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	302,8	mm	Kitörési hossz
Fn	467,132	N	Legnagyobb rugóerő statikus terhelésnél
Ln	169	mm	A rugó legkisebb hossza statikus terhelésnél
sn	321	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	438,123	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	188,93	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	215,35	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	26,146	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	18,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	1,455	N/mm	Rugóarány
Gew	1269,5364	g	A termék tömege
Fntol	37,1	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	36,59	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	17,08	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AU	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-368A Rozsdamentes acél Ø 6,3 x 80 x 490 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-368A Rozsdamentes acél Ø 6,3 x 80 x 490 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-368A Rozsdamentes acél Ø 6,3 x 80 x 490 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-368A Rozsdamentes acél Ø 6,3 x 80 x 490 mm

erő-út-számítás Nyomórugó VD-368A

Érdeklődési képlet Nyomórugó VD-368A Rozsdamentes acél Ø 6,3 x 80 x 490 mm

Érdeklődési képlet Nyomórugó VD-368A

Hasonló nyomórugók a Nyomórugó VD-368A Rozsdamentes acél Ø 6,3 x 80 x 490 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-368A	1.4310	6,3	86,3	490	467,132	169	321	18,5	1,455	82,6 \| 83,0 \| 69,7 \| 95,0
D-368A	EN 10270-1	6,3	86,3	490	543,875	169	321	18,5	1,694	92,9 \| 100,0 \| 92,9 \| 85,9
D-368	EN 10270-1	6,3	86,3	490	932,126	118,27	371,73	12,5	2,508	75,4 \| 100,0 \| 68,2 \| 58,0

Hasonló fémrugók száma: 3

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-289C	55	497	0,426	1.4310	177,398	80,46	416,54	52,6 \| 71,0 \| 57,5 \| 29,3
VD-313E	60	516	0,529	1.4310	225,606	89,12	426,88	57,3 \| 73,9 \| 61,7 \| 36,3
VD-313U-01	70	492	0,577	1.4310	232,327	89,45	402,55	56,5 \| 74,1 \| 63,1 \| 32,3
VD-318A	54	490	0,796	1.4310	288,238	128,09	361,91	68,4 \| 75,4 \| 75,2 \| 54,7
VD-318	54	490	0,969	1.4310	371,241	106,74	383,26	74,5 \| 75,4 \| 81,6 \| 66,6
VD-364R-52	115	465	1,03	1.4310	382,871	93,35	371,65	74,8 \| 88,1 \| 69,2 \| 67,2
VD-339H	75	380	1,078	1.4310	332,239	71,76	308,24	78,8 \| 78,6 \| 83,6 \| 74,1
VD-339Y	85	428	1,124	1.4310	390,717	80,49	347,51	73,4 \| 79,3 \| 77,8 \| 63,0
VD-364D	95	472	1,176	1.4310	449,993	89,23	382,77	77,5 \| 80,6 \| 75,3 \| 76,7
VD-339Z-04	75	430	1,181	1.4310	384,903	104,1	325,91	72,3 \| 76,3 \| 74,4 \| 66,1
VD-368A	86,3	490	1,455	1.4310	467,132	169	321	82,6 \| 83,0 \| 69,7 \| 95,0
VD-364U	105	494	1,509	1.4310	593,845	100,47	393,53	91,3 \| 88,5 \| 87,0 \| 98,5
VD-389E-16	105	500	1,786	1.4310	649,643	136,2	363,8	88,6 \| 92,2 \| 87,7 \| 85,8
VD-367A	86,3	365	1,994	1.4310	475,163	126,73	238,27	83,6 \| 91,5 \| 86,3 \| 73,0
VD-368	86,3	490	2,154	1.4310	800,599	118,27	371,73	79,5 \| 83,0 \| 84,4 \| 71,2
VD-364R-63	77	365	2,347	1.4310	579,431	118,11	246,89	75,7 \| 86,3 \| 78,8 \| 62,0
VD-374A	69,3	500	2,45	1.4310	760,021	189,79	310,21	81,2 \| 85,3 \| 85,4 \| 72,9
VD-374	69,3	500	2,98	1.4310	1018,211	158,29	341,71	74,7 \| 85,3 \| 78,9 \| 59,9
VD-389E-26	89	390	3,048	1.4310	797,571	128,35	261,65	74,3 \| 87,6 \| 76,7 \| 58,6
VD-367	86,3	355	3,167	1.4310	837,102	90,7	264,3	68,6 \| 90,8 \| 69,1 \| 45,9
VD-399	88	600	3,784	1.4310	1509,73	201	399	64,2 \| 84,8 \| 67,2 \| 40,5
VD-394D	98	400	3,933	1.4310	1002,93	145	255	60,6 \| 80,1 \| 62,7 \| 39,0
VD-389J	75	405	4,311	1.4310	1104,781	148,71	256,29	60,4 \| 86,5 \| 61,1 \| 33,8
VD-414H	100	531	4,915	1.4310	1662,039	192,84	338,16	72,0 \| 88,6 \| 73,5 \| 54,0
VD-398	88	410	5,6	1.4310	1506,4	141	269	56,7 \| 86,8 \| 57,4 \| 26,0
VD-399D	81	345	6,824	1.4310	1342,438	148,29	196,71	50,1 \| 81,0 \| 48,0 \| 21,3

Hasonló fémrugók száma: 25

Vámtarifaszám: 73202081; Nyomórugó VD-368A

Származási ország: DE, German; Nyomórugó VD-368A
