Nyomórugó VD-318A Rozsdamentes acél Ø 4 x 50 x 490 mm

árlépcsők - Nyomórugó VD-318A

mennyiség	egységár (EUR)
1	14,1400 EUR
2	11,2600 EUR
3	6,8900 EUR
7	4,8200 EUR
17	3,2500 EUR
37	2,7900 EUR
75	2,7600 EUR
125	2,7600 EUR
175	2,7600 EUR
250	2,7600 EUR
350	2,7600 EUR

Nyomórugó Vétel

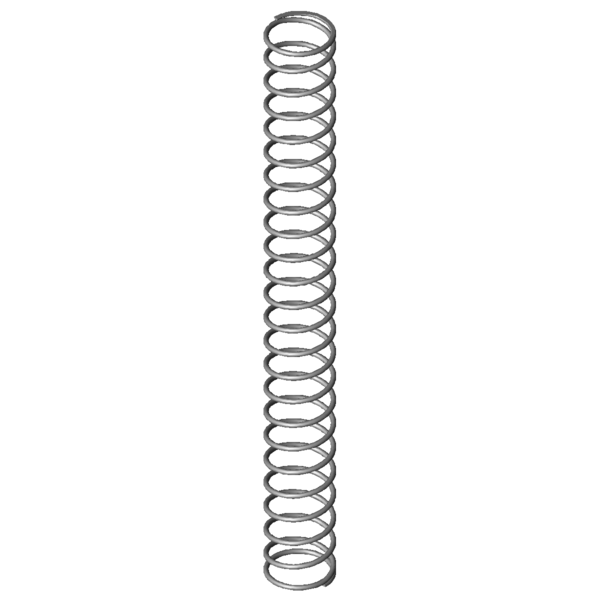

Termékkép Nyomórugó VD-318A

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-318A

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	4	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	50	mm	Átlagos tekervényátmérő
De	54	mm	Tekervény külső átmérője
Dd	44,8	mm	Legnagyobb tüskeátmérő
Dh	56,2	mm	Legkisebb hüvelyátmérő
L0	490	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	429,22	mm	Kitörési hossz
Fn	288,238	N	Legnagyobb rugóerő statikus terhelésnél
Ln	128,09	mm	A rugó legkisebb hossza statikus terhelésnél
sn	361,91	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	276,255	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	143,14	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	119,28	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	21,6	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	22,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	0,796	N/mm	Rugóarány
Gew	382,2753	g	A termék tömege
Fntol	18,24	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	18,03	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,8	mm	(+/-) tekervényátmérő tűréshatára
L0tol	14,24	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AJ	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-318A Rozsdamentes acél Ø 4 x 50 x 490 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-318A Rozsdamentes acél Ø 4 x 50 x 490 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-318A Rozsdamentes acél Ø 4 x 50 x 490 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-318A Rozsdamentes acél Ø 4 x 50 x 490 mm

erő-út-számítás Nyomórugó VD-318A

Érdeklődési képlet Nyomórugó VD-318A Rozsdamentes acél Ø 4 x 50 x 490 mm

Érdeklődési képlet Nyomórugó VD-318A

Hasonló nyomórugók a Nyomórugó VD-318A Rozsdamentes acél Ø 4 x 50 x 490 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-318A	1.4310	4	54	490	288,238	128,09	361,91	22,5	0,796	100,0 \| 100,0 \| 100,0 \| 100,0
D-318A	EN 10270-1	4	54	490	335,592	128,09	361,91	22,5	0,927	92,9 \| 100,0 \| 92,9 \| 85,9
D-318	EN 10270-1	4	54	490	432,23	106,74	383,26	18,5	1,128	83,7 \| 100,0 \| 80,6 \| 70,6

Hasonló fémrugók száma: 3

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-263Z	42	389	0,358	1.4310	116,953	62,14	326,86	61,2 \| 73,2 \| 65,4 \| 44,9
VD-288K	48	443	0,376	1.4310	140,038	70,3	372,7	67,7 \| 83,1 \| 72,8 \| 47,2
VD-289X-24	48	434	0,42	1.4310	146,398	85,78	348,22	70,1 \| 84,2 \| 73,5 \| 52,8
VD-289C	55	497	0,426	1.4310	177,398	80,46	416,54	73,3 \| 92,3 \| 74,2 \| 53,5
VD-313E	60	516	0,529	1.4310	225,606	89,12	426,88	79,8 \| 91,7 \| 81,5 \| 66,4
VD-313U-01	70	492	0,577	1.4310	232,327	89,45	402,55	83,3 \| 92,2 \| 85,3 \| 72,5
VD-293A	43,2	405	0,637	1.4310	192,755	102,48	302,53	78,7 \| 80,9 \| 75,2 \| 80,0
VD-289B	55	307	0,695	1.4310	177,335	51,79	255,21	77,8 \| 80,3 \| 66,0 \| 87,2
VD-293	43,2	405	0,775	1.4310	247,668	85,4	319,61	88,4 \| 80,9 \| 87,1 \| 97,3
VD-318A	54	490	0,796	1.4310	288,238	128,09	361,91	100,0 \| 100,0 \| 100,0 \| 100,0
VD-318	54	490	0,969	1.4310	371,241	106,74	383,26	89,4 \| 100,0 \| 86,0 \| 82,2
VD-317A	54	335	0,969	1.4310	221,1	106,74	228,26	80,5 \| 89,5 \| 69,9 \| 82,2
VD-343A	68	395	1,182	1.4310	308,819	133,78	261,22	76,7 \| 80,0 \| 82,8 \| 67,4
VD-344	68	585	1,182	1.4310	533,439	133,78	451,22	71,8 \| 81,1 \| 67,1 \| 67,4
VD-329BE	35	450	1,355	1.4310	240,879	272,2	177,8	70,2 \| 85,6 \| 66,3 \| 58,8
VD-364J-05	56	605	1,397	1.4310	410,499	311,18	293,82	72,0 \| 83,4 \| 75,7 \| 57,0
VD-317	54	335	1,434	1.4310	373,139	74,72	260,28	73,2 \| 89,5 \| 74,6 \| 55,6
VD-343	68	395	1,75	1.4310	527,292	93,63	301,37	64,8 \| 80,0 \| 69,0 \| 45,5
VD-349A	55	410	1,944	1.4310	504,34	150,63	259,38	64,2 \| 87,3 \| 64,4 \| 41,0
VD-349	55	410	2,365	1.4310	672,508	125,63	284,38	60,6 \| 87,3 \| 60,7 \| 33,7
VD-348A	55	280	2,365	1.4310	365,076	125,63	154,38	57,6 \| 78,4 \| 60,8 \| 33,7
VD-374A	69,3	500	2,45	1.4310	760,021	189,79	310,21	58,0 \| 79,8 \| 61,8 \| 32,5
VD-374	69,3	500	2,98	1.4310	1018,211	158,29	341,71	56,0 \| 79,8 \| 61,4 \| 26,7
VD-364J	60	341	3,191	1.4310	713,745	117,33	223,67	51,2 \| 77,4 \| 51,1 \| 25,0
VD-348	55	280	3,5	1.4310	671,563	88,13	191,88	49,7 \| 78,4 \| 48,0 \| 22,8

Hasonló fémrugók száma: 24

Vámtarifaszám: 73202081; Nyomórugó VD-318A

Származási ország: DE, German; Nyomórugó VD-318A
