Nyomórugó VD-289X-24 Rozsdamentes acél Ø 3 x 45 x 434 mm

árlépcsők - Nyomórugó VD-289X-24

mennyiség	egységár (EUR)
1	6,3100 EUR
2	4,4500 EUR
3	4,2400 EUR
7	3,4500 EUR
17	2,2200 EUR
37	1,7500 EUR
75	1,6000 EUR

Nyomórugó Vétel

Termékkép Nyomórugó VD-289X-24

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-289X-24

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	3	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	45	mm	Átlagos tekervényátmérő
De	48	mm	Tekervény külső átmérője
Dd	40,8	mm	Legnagyobb tüskeátmérő
Dh	50,4	mm	Legkisebb hüvelyátmérő
L0	434	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	378,26	mm	Kitörési hossz
Fn	146,398	N	Legnagyobb rugóerő statikus terhelésnél
Ln	85,78	mm	A rugó legkisebb hossza statikus terhelésnél
sn	348,22	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	141,295	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	97,92	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	140,34	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	23,297	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	18,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	0,42	N/mm	Rugóarány
Gew	161,9307	g	A termék tömege
Fntol	10,42	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	10,33	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,9	mm	(+/-) tekervényátmérő tűréshatára
L0tol	16,07	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	S	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-289X-24 Rozsdamentes acél Ø 3 x 45 x 434 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-289X-24 Rozsdamentes acél Ø 3 x 45 x 434 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-289X-24 Rozsdamentes acél Ø 3 x 45 x 434 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-289X-24 Rozsdamentes acél Ø 3 x 45 x 434 mm

erő-út-számítás Nyomórugó VD-289X-24

Érdeklődési képlet Nyomórugó VD-289X-24 Rozsdamentes acél Ø 3 x 45 x 434 mm

Érdeklődési képlet Nyomórugó VD-289X-24

Hasonló nyomórugók a Nyomórugó VD-289X-24 Rozsdamentes acél Ø 3 x 45 x 434 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-289X-24	1.4310	3	48	434	146,398	85,78	348,22	18,5	0,42	100,0 \| 100,0 \| 100,0 \| 100,0
D-289X-24	EN 10270-1	3	48	434	170,449	85,78	348,22	18,5	0,489	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-207JE	35,5	384	0,061	1.4310	20,048	54,91	329,09	46,5 \| 70,8 \| 54,1 \| 14,5
VD-263H	38	368	0,288	1.4310	90,081	55,45	312,55	74,4 \| 79,1 \| 75,6 \| 68,6
VD-263V-22	46	330	0,308	1.4310	83,832	57,45	272,55	75,3 \| 85,1 \| 67,8 \| 73,2
VD-263Z	42	389	0,358	1.4310	116,953	62,14	326,86	86,3 \| 86,8 \| 86,9 \| 85,1
VD-288K	48	443	0,376	1.4310	140,038	70,3	372,7	93,7 \| 97,1 \| 94,5 \| 89,4
VD-289X-24	48	434	0,42	1.4310	146,398	85,78	348,22	100,0 \| 100,0 \| 100,0 \| 100,0
VD-289C	55	497	0,426	1.4310	177,398	80,46	416,54	90,4 \| 89,4 \| 83,1 \| 98,7
VD-288J	48	273	0,613	1.4310	139,619	45,26	227,74	78,1 \| 85,4 \| 80,4 \| 68,6
VD-288X-23	48	295	0,622	1.4310	146,281	59,91	235,09	80,2 \| 89,3 \| 83,7 \| 67,6
VD-293A	43,2	405	0,637	1.4310	192,755	102,48	302,53	79,9 \| 92,4 \| 81,4 \| 66,0
VD-289C-04	48	275	0,756	1.4310	157,505	66,62	208,38	72,6 \| 85,7 \| 76,4 \| 55,6
VD-293	43,2	405	0,775	1.4310	247,668	85,4	319,61	74,0 \| 92,4 \| 75,4 \| 54,3
VD-318A	54	490	0,796	1.4310	288,238	128,09	361,91	70,1 \| 84,2 \| 73,5 \| 52,8
VD-318	54	490	0,969	1.4310	371,241	106,74	383,26	64,2 \| 84,2 \| 65,1 \| 43,4
VD-317A	54	335	0,969	1.4310	221,1	106,74	228,26	63,2 \| 80,4 \| 65,9 \| 43,4
VD-313E-14	48	280	1,199	1.4310	246,896	74,14	205,86	59,0 \| 82,6 \| 59,2 \| 35,1
VD-329BE	35	450	1,355	1.4310	240,879	272,2	177,8	56,1 \| 81,5 \| 55,9 \| 31,0
VD-317	54	335	1,434	1.4310	373,139	74,72	260,28	55,6 \| 80,4 \| 57,0 \| 29,3
VD-323A	44	340	1,556	1.4310	341,444	120,5	219,5	53,9 \| 81,7 \| 53,0 \| 27,0
VD-323	44	340	1,892	1.4310	453,108	100,5	239,5	51,5 \| 81,7 \| 50,5 \| 22,2
VD-349A	55	410	1,944	1.4310	504,34	150,63	259,38	51,3 \| 80,6 \| 51,8 \| 21,6

Hasonló fémrugók száma: 20

Vámtarifaszám: 73202081; Nyomórugó VD-289X-24

Származási ország: DE, German; Nyomórugó VD-289X-24

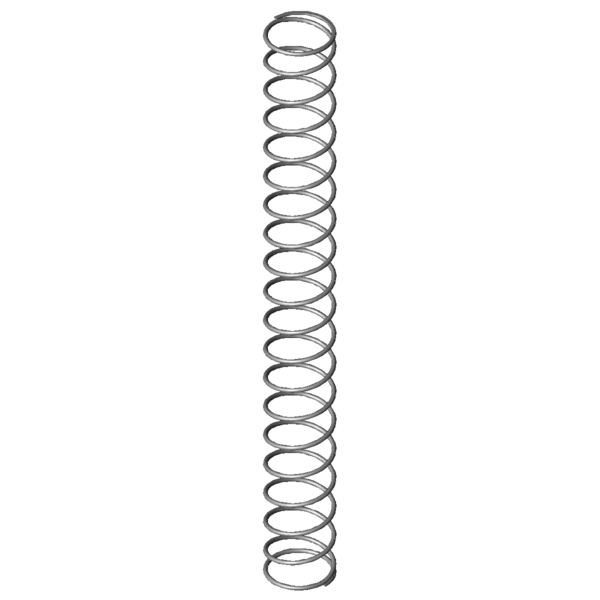

Termékkép - nyomórugók VD-289X-24
