Nyomórugó VD-313U-01 Rozsdamentes acél Ø 4 x 66 x 492 mm

árlépcsők - Nyomórugó VD-313U-01

mennyiség	egységár (EUR)
1	15,4300 EUR
2	12,3000 EUR
3	8,1000 EUR
7	6,2800 EUR
17	4,6900 EUR
37	4,0400 EUR
75	3,9700 EUR
125	3,9700 EUR
175	3,9700 EUR
250	3,9700 EUR
350	3,9700 EUR

Nyomórugó Vétel

Termékkép Nyomórugó VD-313U-01

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-313U-01

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	4	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	66	mm	Átlagos tekervényátmérő
De	70	mm	Tekervény külső átmérője
Dd	60	mm	Legnagyobb tüskeátmérő
Dh	73,7	mm	Legkisebb hüvelyátmérő
L0	492	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	378,65	mm	Kitörési hossz
Fn	232,327	N	Legnagyobb rugóerő statikus terhelésnél
Ln	89,45	mm	A rugó legkisebb hossza statikus terhelésnél
sn	402,55	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	224,404	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	103,18	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	119,01	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	36,148	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	13,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	0,577	N/mm	Rugóarány
Gew	319,2389	g	A termék tömege
Fntol	16,98	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	16,85	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,4	mm	(+/-) tekervényátmérő tűréshatára
L0tol	19,24	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AO	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-313U-01 Rozsdamentes acél Ø 4 x 66 x 492 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-313U-01 Rozsdamentes acél Ø 4 x 66 x 492 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-313U-01 Rozsdamentes acél Ø 4 x 66 x 492 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-313U-01 Rozsdamentes acél Ø 4 x 66 x 492 mm

erő-út-számítás Nyomórugó VD-313U-01

Érdeklődési képlet Nyomórugó VD-313U-01 Rozsdamentes acél Ø 4 x 66 x 492 mm

Érdeklődési képlet Nyomórugó VD-313U-01

Hasonló nyomórugók a Nyomórugó VD-313U-01 Rozsdamentes acél Ø 4 x 66 x 492 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-313U-01	1.4310	4	70	492	232,327	89,45	402,55	13,5	0,577	100,0 \| 100,0 \| 100,0 \| 100,0
D-313U-01	EN 10270-1	4	70	492	270,495	89,45	402,55	13,5	0,672	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-289C	55	497	0,426	1.4310	177,398	80,46	416,54	82,0 \| 85,9 \| 86,5 \| 73,8
VD-313V	70	613	0,503	1.4310	257,107	101,52	511,48	88,4 \| 93,4 \| 84,5 \| 87,1
VD-313E	60	516	0,529	1.4310	225,606	89,12	426,88	92,5 \| 90,4 \| 95,7 \| 91,6
VD-313U-01	70	492	0,577	1.4310	232,327	89,45	402,55	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339J	75	615	0,661	1.4310	332,691	111,4	503,6	83,2 \| 87,4 \| 74,9 \| 87,4
VD-318A	54	490	0,796	1.4310	288,238	128,09	361,91	83,3 \| 92,2 \| 85,3 \| 72,5
VD-313U	70	379	0,82	1.4310	257,266	65,32	313,68	82,3 \| 92,3 \| 84,1 \| 70,4
VD-313T-01	70	312	0,917	1.4310	231,648	59,28	252,72	77,3 \| 87,8 \| 81,2 \| 63,0
VD-318	54	490	0,969	1.4310	371,241	106,74	383,26	76,9 \| 92,2 \| 78,9 \| 59,6
VD-344A	68	585	0,972	1.4310	412,591	160,54	424,46	74,0 \| 87,1 \| 75,6 \| 59,4
VD-339H	75	380	1,078	1.4310	332,239	71,76	308,24	71,1 \| 86,5 \| 73,2 \| 53,5
VD-339J-12	68	325	1,121	1.4310	266,053	87,68	237,32	69,5 \| 84,0 \| 73,1 \| 51,5
VD-339Y	85	428	1,124	1.4310	390,717	80,49	347,51	69,1 \| 83,1 \| 72,9 \| 51,3
VD-339Z-04	75	430	1,181	1.4310	384,903	104,1	325,91	68,8 \| 86,9 \| 70,7 \| 48,9
VD-344	68	585	1,182	1.4310	533,439	133,78	451,22	67,4 \| 87,1 \| 66,4 \| 48,8
VD-343A	68	395	1,182	1.4310	308,819	133,78	261,22	68,2 \| 85,8 \| 70,1 \| 48,8
VD-368A	86,3	490	1,455	1.4310	467,132	169	321	61,9 \| 81,4 \| 64,7 \| 39,7
VD-343	68	395	1,75	1.4310	527,292	93,63	301,37	59,4 \| 85,8 \| 59,5 \| 33,0
VD-349A	55	410	1,944	1.4310	504,34	150,63	259,38	55,2 \| 80,6 \| 55,2 \| 29,7

Hasonló fémrugók száma: 18

Vámtarifaszám: 73202081; Nyomórugó VD-313U-01

Származási ország: DE, German; Nyomórugó VD-313U-01

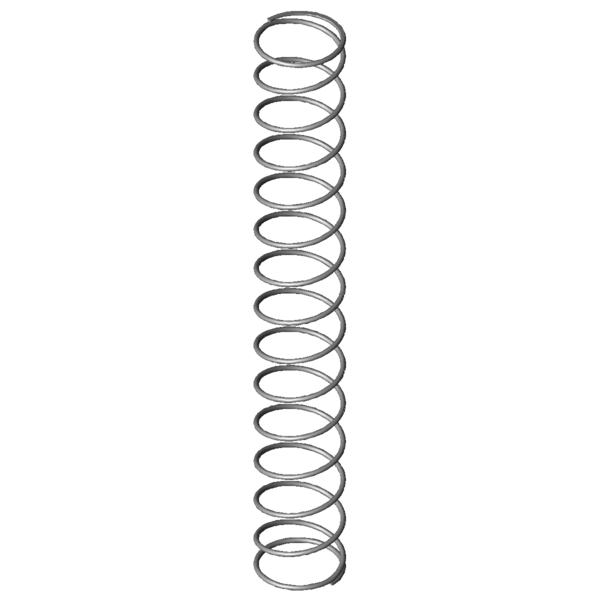

Termékkép - nyomórugók VD-313U-01
