Nyomórugó VD-344 Rozsdamentes acél Ø 5 x 63 x 585 mm

árlépcsők - Nyomórugó VD-344

mennyiség	egységár (EUR)
1	15,4300 EUR
2	12,3000 EUR
3	8,1000 EUR
7	6,2800 EUR
17	4,6900 EUR
37	4,0400 EUR
75	3,9700 EUR
125	3,9700 EUR
175	3,9700 EUR
250	3,9700 EUR
350	3,9700 EUR

Nyomórugó Vétel

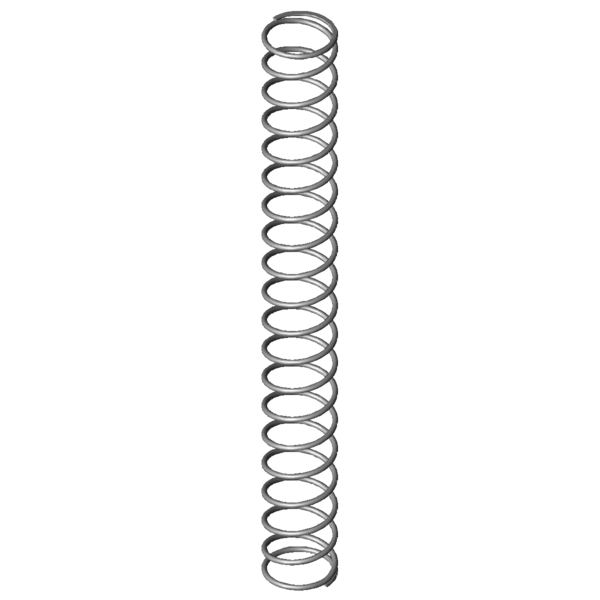

Termékkép Nyomórugó VD-344

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-344

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	5	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	63	mm	Átlagos tekervényátmérő
De	68	mm	Tekervény külső átmérője
Dd	56,5	mm	Legnagyobb tüskeátmérő
Dh	71	mm	Legkisebb hüvelyátmérő
L0	585	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	503,35	mm	Kitörési hossz
Fn	533,439	N	Legnagyobb rugóerő statikus terhelésnél
Ln	133,78	mm	A rugó legkisebb hossza statikus terhelésnél
sn	451,22	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	510,124	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	153,5	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	78,06	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	31,351	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	18,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	1,182	N/mm	Rugóarány
Gew	629,7303	g	A termék tömege
Fntol	28,9	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	28,58	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1	mm	(+/-) tekervényátmérő tűréshatára
L0tol	14,23	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AO	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-344 Rozsdamentes acél Ø 5 x 63 x 585 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-344 Rozsdamentes acél Ø 5 x 63 x 585 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-344 Rozsdamentes acél Ø 5 x 63 x 585 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-344 Rozsdamentes acél Ø 5 x 63 x 585 mm

erő-út-számítás Nyomórugó VD-344

Érdeklődési képlet Nyomórugó VD-344 Rozsdamentes acél Ø 5 x 63 x 585 mm

Érdeklődési képlet Nyomórugó VD-344

Hasonló nyomórugók a Nyomórugó VD-344 Rozsdamentes acél Ø 5 x 63 x 585 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-344	1.4310	5	68	585	533,439	133,78	451,22	18,5	1,182	100,0 \| 100,0 \| 100,0 \| 100,0
D-344A	EN 10270-1	5	68	585	480,374	160,54	424,46	22,5	1,132	95,9 \| 100,0 \| 92,1 \| 95,7
D-344	EN 10270-1	5	68	585	621,076	133,78	451,22	18,5	1,376	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 3

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-289C	55	497	0,426	1.4310	177,398	80,46	416,54	58,5 \| 76,6 \| 62,8 \| 36,0
VD-313V	70	613	0,503	1.4310	257,107	101,52	511,48	67,2 \| 90,9 \| 68,2 \| 42,5
VD-313E	60	516	0,529	1.4310	225,606	89,12	426,88	65,3 \| 82,8 \| 68,4 \| 44,7
VD-313U-01	70	492	0,577	1.4310	232,327	89,45	402,55	68,2 \| 85,8 \| 70,1 \| 48,8
VD-339J	75	615	0,661	1.4310	332,691	111,4	503,6	74,6 \| 91,9 \| 76,0 \| 55,9
VD-339Z	85	691	0,689	1.4310	390,027	125,01	565,99	74,3 \| 88,2 \| 76,4 \| 58,3
VD-318A	54	490	0,796	1.4310	288,238	128,09	361,91	71,8 \| 81,1 \| 67,1 \| 67,4
VD-313U	70	379	0,82	1.4310	257,266	65,32	313,68	81,2 \| 91,0 \| 83,3 \| 69,4
VD-318	54	490	0,969	1.4310	371,241	106,74	383,26	80,1 \| 81,1 \| 77,3 \| 81,9
VD-344A	68	585	0,972	1.4310	412,591	160,54	424,46	89,3 \| 100,0 \| 85,7 \| 82,2
VD-339H	75	380	1,078	1.4310	332,239	71,76	308,24	90,8 \| 92,3 \| 88,8 \| 91,2
VD-339J-12	68	325	1,121	1.4310	266,053	87,68	237,32	91,4 \| 90,8 \| 88,5 \| 94,8
VD-339Z-04	75	430	1,181	1.4310	384,903	104,1	325,91	91,4 \| 94,2 \| 80,2 \| 99,9
VD-344	68	585	1,182	1.4310	533,439	133,78	451,22	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364J-05	56	605	1,397	1.4310	410,499	311,18	293,82	81,9 \| 90,0 \| 71,0 \| 84,6
VD-368A	86,3	490	1,455	1.4310	467,132	169	321	80,4 \| 80,6 \| 79,4 \| 81,2
VD-343	68	395	1,75	1.4310	527,292	93,63	301,37	80,1 \| 100,0 \| 72,6 \| 67,6
VD-368	86,3	490	2,154	1.4310	800,599	118,27	371,73	70,0 \| 80,6 \| 74,5 \| 54,9
VD-349	55	410	2,365	1.4310	672,508	125,63	284,38	70,4 \| 92,4 \| 68,9 \| 50,0
VD-364E-16	70	335	2,387	1.4310	558,819	100,9	234,1	71,0 \| 91,0 \| 72,4 \| 49,5
VD-374A	69,3	500	2,45	1.4310	760,021	189,79	310,21	65,4 \| 85,5 \| 62,4 \| 48,3
VD-374	69,3	500	2,98	1.4310	1018,211	158,29	341,71	59,5 \| 85,5 \| 53,4 \| 39,7
VD-373A	69,3	340	2,98	1.4310	541,454	158,29	181,71	63,6 \| 87,9 \| 63,3 \| 39,7
VD-399	88	600	3,784	1.4310	1509,73	201	399	57,4 \| 79,1 \| 61,9 \| 31,2
VD-389J	75	405	4,311	1.4310	1104,781	148,71	256,29	59,0 \| 86,5 \| 63,0 \| 27,4
VD-373	69,3	340	4,41	1.4310	1009,725	111,04	228,96	57,9 \| 87,9 \| 59,1 \| 26,8
VD-404	71	435	7,748	1.4310	1878,302	192,57	242,43	44,6 \| 77,5 \| 41,1 \| 15,3
VD-429	90	540	9,238	1.4310	2759,686	241,26	298,74	42,7 \| 72,6 \| 42,8 \| 12,8
VD-409AD	56	510	17,518	1.4310	2750,25	353	157	37,1 \| 77,3 \| 27,1 \| 6,7

Hasonló fémrugók száma: 28

Vámtarifaszám: 73202081; Nyomórugó VD-344

Származási ország: DE, German; Nyomórugó VD-344
