Nyomórugó VD-373 Rozsdamentes acél Ø 6,3 x 63 x 340 mm

árlépcsők - Nyomórugó VD-373

mennyiség	egységár (EUR)
1	16,0400 EUR
2	12,7700 EUR
3	8,7800 EUR
7	6,9200 EUR
17	5,3000 EUR
37	4,5500 EUR
75	4,4900 EUR
125	4,4900 EUR
175	4,4900 EUR
250	4,4900 EUR
350	4,4900 EUR

Nyomórugó Vétel

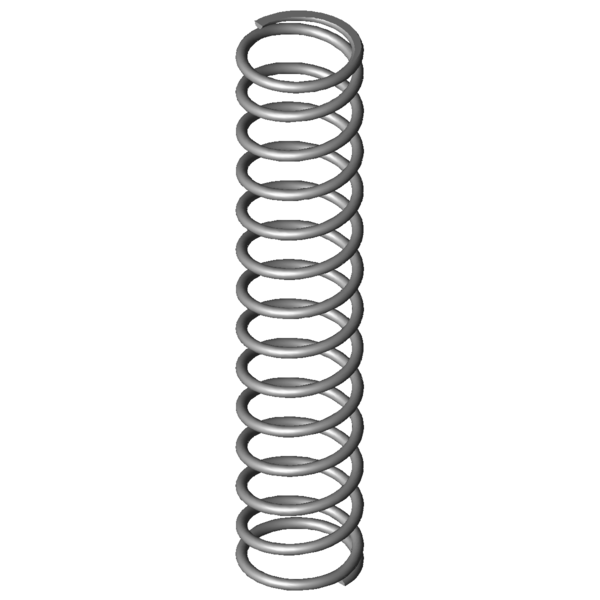

Termékkép Nyomórugó VD-373

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-373

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6,3	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	63	mm	Átlagos tekervényátmérő
De	69,3	mm	Tekervény külső átmérője
Dd	55	mm	Legnagyobb tüskeátmérő
Dh	72	mm	Legkisebb hüvelyátmérő
L0	340	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	140,8	mm	Kitörési hossz
Fn	1009,725	N	Legnagyobb rugóerő statikus terhelésnél
Ln	111,04	mm	A rugó legkisebb hossza statikus terhelésnél
sn	228,96	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	926,541	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	129,9	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	42,72	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	26,696	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	12,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	4,41	N/mm	Rugóarány
Gew	707,1472	g	A termék tömege
Fntol	51,7	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	51	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	6,65	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AQ	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-373 Rozsdamentes acél Ø 6,3 x 63 x 340 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-373 Rozsdamentes acél Ø 6,3 x 63 x 340 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-373 Rozsdamentes acél Ø 6,3 x 63 x 340 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-373 Rozsdamentes acél Ø 6,3 x 63 x 340 mm

erő-út-számítás Nyomórugó VD-373

Érdeklődési képlet Nyomórugó VD-373 Rozsdamentes acél Ø 6,3 x 63 x 340 mm

Érdeklődési képlet Nyomórugó VD-373

Hasonló nyomórugók a Nyomórugó VD-373 Rozsdamentes acél Ø 6,3 x 63 x 340 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-373	1.4310	6,3	69,3	340	1009,725	111,04	228,96	12,5	4,41	78,0 \| 100,0 \| 66,5 \| 67,6
D-373	EN 10270-1	6,3	69,3	340	1175,608	111,04	228,96	12,5	5,135	73,6 \| 100,0 \| 62,7 \| 58,0
D-373A	EN 10270-1	6,3	69,3	340	630,407	158,29	181,71	18,5	3,469	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 3

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-339J-12	68	325	1,121	1.4310	266,053	87,68	237,32	63,0 \| 88,4 \| 62,9 \| 37,6
VD-343A	68	395	1,182	1.4310	308,819	133,78	261,22	63,6 \| 87,9 \| 63,3 \| 39,7
VD-317	54	335	1,434	1.4310	373,139	74,72	260,28	65,8 \| 80,0 \| 69,4 \| 48,1
VD-343	68	395	1,75	1.4310	527,292	93,63	301,37	75,1 \| 87,9 \| 78,8 \| 58,7
VD-364R-34	69	296	1,825	1.4310	275,469	145,08	150,92	73,4 \| 91,8 \| 67,0 \| 61,3
VD-339Z-03	75	273	1,876	1.4310	382,194	69,25	203,76	75,6 \| 84,0 \| 79,9 \| 62,9
VD-364R-63	77	365	2,347	1.4310	579,431	118,11	246,89	85,0 \| 92,8 \| 83,5 \| 78,8
VD-364E-16	70	335	2,387	1.4310	558,819	100,9	234,1	87,4 \| 94,9 \| 87,3 \| 80,1
VD-342	68	275	2,573	1.4310	535,526	66,87	208,13	88,5 \| 86,1 \| 93,1 \| 86,4
VD-369G	78,3	310	2,954	1.4310	576,69	114,8	195,2	95,3 \| 93,2 \| 93,5 \| 99,1
VD-373A	69,3	340	2,98	1.4310	541,454	158,29	181,71	100,0 \| 100,0 \| 100,0 \| 100,0
VD-367	86,3	355	3,167	1.4310	837,102	90,7	264,3	84,3 \| 92,0 \| 66,7 \| 94,1
VD-364J	60	341	3,191	1.4310	713,745	117,33	223,67	87,7 \| 91,2 \| 78,6 \| 93,4
VD-389J	75	405	4,311	1.4310	1104,781	148,71	256,29	72,6 \| 88,8 \| 60,0 \| 69,1
VD-373	69,3	340	4,41	1.4310	1009,725	111,04	228,96	78,0 \| 100,0 \| 66,5 \| 67,6
VD-379A	56,3	365	4,901	1.4310	897,271	181,92	183,08	77,4 \| 91,5 \| 79,8 \| 60,8
VD-379	56,3	365	5,961	1.4310	1270,695	151,82	213,18	68,5 \| 91,5 \| 63,9 \| 50,0
VD-399D	81	345	6,824	1.4310	1342,438	148,29	196,71	65,9 \| 87,6 \| 66,4 \| 43,7
VD-404	71	435	7,748	1.4310	1878,302	192,57	242,43	58,4 \| 84,8 \| 51,9 \| 38,5
VD-403	71	300	11,467	1.4310	1888,529	135,3	164,7	57,9 \| 88,2 \| 59,7 \| 26,0
VD-409	58	340	15,498	1.4310	2363,939	187,47	152,53	53,4 \| 87,5 \| 53,4 \| 19,2
VD-434	73	410	18,915	1.4310	3319,382	234,51	175,49	50,8 \| 80,3 \| 56,4 \| 15,8
VD-414M	63	281	23,522	1.4310	2399,593	178,98	102,02	44,4 \| 81,2 \| 39,4 \| 12,7
VD-433	73	285	27,995	1.4310	3360,996	164,94	120,06	44,1 \| 80,6 \| 41,1 \| 10,6
VD-439	60	335	37,838	1.4310	3956,419	230,44	104,56	42,1 \| 82,7 \| 35,6 \| 7,9

Hasonló fémrugók száma: 24

Vámtarifaszám: 73202081; Nyomórugó VD-373

Származási ország: DE, German; Nyomórugó VD-373
