Nyomórugó D-344A Tavaszi acél Ø 5 x 63 x 585 mm

árlépcsők - Nyomórugó D-344A

mennyiség	egységár (EUR)
1	14,9000 EUR
2	11,8700 EUR
3	7,7300 EUR
7	5,7700 EUR
17	4,1600 EUR
37	3,5700 EUR
75	3,5200 EUR
125	3,5057 EUR
175	3,4790 EUR
250	3,4039 EUR
350	3,3561 EUR

Nyomórugó Vétel

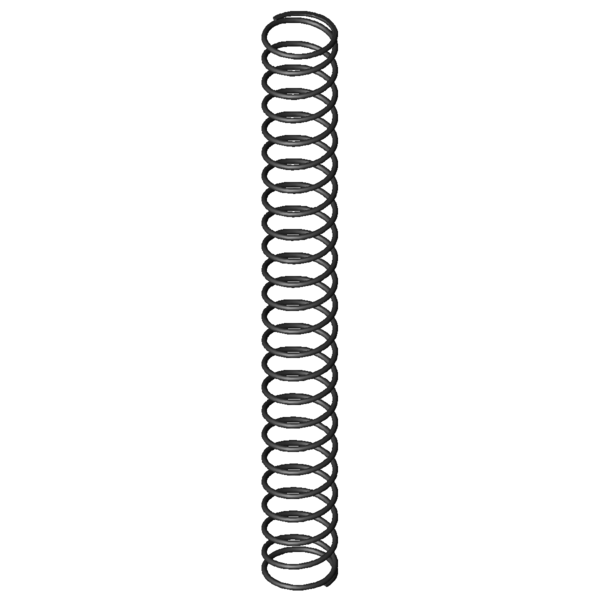

Termékkép Nyomórugó D-344A

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-344A

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	5	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	63	mm	Átlagos tekervényátmérő
De	68	mm	Tekervény külső átmérője
Dd	56,5	mm	Legnagyobb tüskeátmérő
Dh	71	mm	Legkisebb hüvelyátmérő
L0	585	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	503,35	mm	Kitörési hossz
Fn	480,374	N	Legnagyobb rugóerő statikus terhelésnél
Ln	160,54	mm	A rugó legkisebb hossza statikus terhelésnél
sn	424,46	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	458,849	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	179,56	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	239,16	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	25,778	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	22,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	1,132	N/mm	Rugóarány
Gew	752,6046	g	A termék tömege
Fntol	26,46	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	26,13	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1	mm	(+/-) tekervényátmérő tűréshatára
L0tol	17,01	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	AM	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-344A Tavaszi acél Ø 5 x 63 x 585 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-344A Tavaszi acél Ø 5 x 63 x 585 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-344A Tavaszi acél Ø 5 x 63 x 585 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-344A Tavaszi acél Ø 5 x 63 x 585 mm

erő-út-számítás Nyomórugó D-344A

Érdeklődési képlet Nyomórugó D-344A Tavaszi acél Ø 5 x 63 x 585 mm

Érdeklődési képlet Nyomórugó D-344A

Hasonló nyomórugók a Nyomórugó D-344A Tavaszi acél Ø 5 x 63 x 585 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-344A	EN 10270-1	5	68	585	480,374	160,54	424,46	22,5	1,132	100,0 \| 100,0 \| 100,0 \| 100,0
VD-344	1.4310	5	68	585	533,439	133,78	451,22	18,5	1,182	95,9 \| 100,0 \| 92,1 \| 95,7
VD-344A	1.4310	5	68	585	412,591	160,54	424,46	22,5	0,972	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 3

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-289C	55	497	0,496	EN 10270-1	206,542	80,46	416,54	63,7 \| 76,6 \| 70,6 \| 43,8
D-313V	70	613	0,585	EN 10270-1	299,346	101,52	511,48	71,7 \| 90,9 \| 72,7 \| 51,7
D-313E	60	516	0,615	EN 10270-1	262,67	89,12	426,88	71,4 \| 82,8 \| 77,1 \| 54,4
D-313U-01	70	492	0,672	EN 10270-1	270,495	89,45	402,55	74,0 \| 87,1 \| 75,6 \| 59,4
D-339J	75	615	0,769	EN 10270-1	387,347	111,4	503,6	80,8 \| 91,9 \| 82,5 \| 68,0
D-339Z	85	691	0,802	EN 10270-1	454,103	125,01	565,99	81,3 \| 88,2 \| 84,8 \| 70,9
D-318A	54	490	0,927	EN 10270-1	335,592	128,09	361,91	80,2 \| 81,1 \| 77,6 \| 81,9
D-313U	70	379	0,955	EN 10270-1	299,531	65,32	313,68	77,7 \| 80,6 \| 68,1 \| 84,4
D-318	54	490	1,128	EN 10270-1	432,23	106,74	383,26	90,3 \| 81,1 \| 90,1 \| 99,7
D-344A	68	585	1,132	EN 10270-1	480,374	160,54	424,46	100,0 \| 100,0 \| 100,0 \| 100,0
D-339J-12	68	325	1,305	EN 10270-1	309,762	87,68	237,32	76,3 \| 81,9 \| 60,2 \| 86,7
D-339Z-04	75	430	1,375	EN 10270-1	448,137	104,1	325,91	85,1 \| 88,1 \| 85,0 \| 82,3
D-344	68	585	1,376	EN 10270-1	621,076	133,78	451,22	89,3 \| 100,0 \| 85,7 \| 82,2
D-343A	68	395	1,376	EN 10270-1	359,554	133,78	261,22	79,9 \| 89,2 \| 68,2 \| 82,2
D-364J-05	56	605	1,627	EN 10270-1	477,938	311,18	293,82	81,3 \| 90,0 \| 84,4 \| 69,6
D-368A	86,3	490	1,694	EN 10270-1	543,875	169	321	76,5 \| 80,6 \| 82,0 \| 66,8
D-343	68	395	2,037	EN 10270-1	613,918	93,63	301,37	73,1 \| 89,2 \| 74,6 \| 55,6
D-368	86,3	490	2,508	EN 10270-1	932,126	118,27	371,73	65,1 \| 80,6 \| 69,6 \| 45,1
D-374A	69,3	500	2,853	EN 10270-1	884,881	189,79	310,21	63,7 \| 87,7 \| 63,7 \| 39,7
D-374	69,3	500	3,469	EN 10270-1	1185,488	158,29	341,71	60,3 \| 87,7 \| 60,5 \| 32,6
D-373A	69,3	340	3,469	EN 10270-1	630,407	158,29	181,71	56,9 \| 78,5 \| 59,5 \| 32,6
D-399	88	600	4,405	EN 10270-1	1757,757	201	399	55,1 \| 79,1 \| 60,7 \| 25,7
D-389J	75	405	5,019	EN 10270-1	1286,281	148,71	256,29	49,5 \| 77,1 \| 48,9 \| 22,5
D-373	69,3	340	5,135	EN 10270-1	1175,608	111,04	228,96	49,3 \| 78,5 \| 47,4 \| 22,0
D-404	71	435	9,021	EN 10270-1	2186,881	192,57	242,43	43,2 \| 77,5 \| 39,5 \| 12,5

Hasonló fémrugók száma: 24

Vámtarifaszám: 73202081; Nyomórugó D-344A

Származási ország: DE, German; Nyomórugó D-344A
