Nyomórugó D-399 Tavaszi acél Ø 8 x 80 x 600 mm

árlépcsők - Nyomórugó D-399

mennyiség	egységár (EUR)
1	32,5200 EUR
2	25,9100 EUR
3	24,1100 EUR
7	22,2200 EUR
17	20,7400 EUR
37	19,3000 EUR
75	18,6900 EUR
125	18,6018 EUR
175	18,4546 EUR
250	17,9059 EUR
350	17,0565 EUR

Nyomórugó Vétel

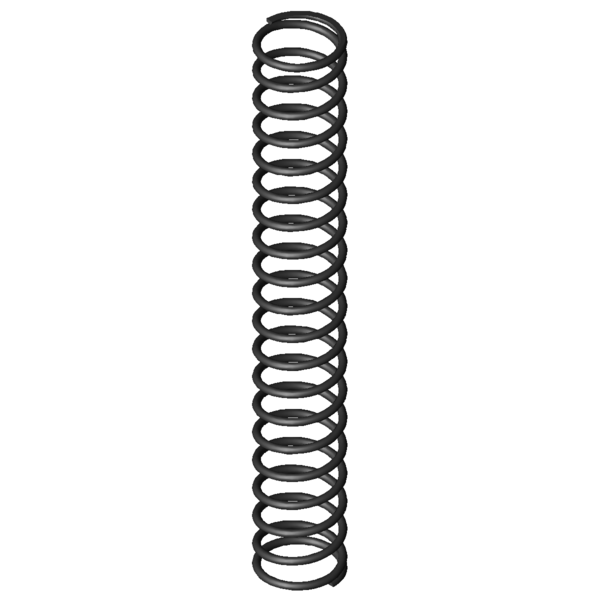

Termékkép Nyomórugó D-399

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-399

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	8	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	80	mm	Átlagos tekervényátmérő
De	88	mm	Tekervény külső átmérője
Dd	70	mm	Legnagyobb tüskeátmérő
Dh	90,8	mm	Legkisebb hüvelyátmérő
L0	600	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	463,76	mm	Kitörési hossz
Fn	1757,757	N	Legnagyobb rugóerő statikus terhelésnél
Ln	201	mm	A rugó legkisebb hossza statikus terhelésnél
sn	399	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	1654,23	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	224,5	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	143,91	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	32	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	18,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	4,405	N/mm	Rugóarány
Gew	2047,1234	g	A termék tömege
Fntol	75,3	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	74,1	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	11,12	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	BC	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-399 Tavaszi acél Ø 8 x 80 x 600 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-399 Tavaszi acél Ø 8 x 80 x 600 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-399 Tavaszi acél Ø 8 x 80 x 600 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-399 Tavaszi acél Ø 8 x 80 x 600 mm

erő-út-számítás Nyomórugó D-399

Érdeklődési képlet Nyomórugó D-399 Tavaszi acél Ø 8 x 80 x 600 mm

Érdeklődési képlet Nyomórugó D-399

Hasonló nyomórugók a Nyomórugó D-399 Tavaszi acél Ø 8 x 80 x 600 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-399	EN 10270-1	8	88	600	1757,757	201	399	18,5	4,405	100,0 \| 100,0 \| 100,0 \| 100,0
VD-399	1.4310	8	88	600	1509,73	201	399	18,5	3,784	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-344	68	585	1,376	EN 10270-1	621,076	133,78	451,22	57,4 \| 79,1 \| 61,9 \| 31,2
D-369A	86,3	720	1,393	EN 10270-1	720,488	202,81	517,19	59,1 \| 86,7 \| 59,1 \| 31,6
D-364J-05	56	605	1,627	EN 10270-1	477,938	311,18	293,82	54,8 \| 77,2 \| 50,4 \| 36,9
D-368A	86,3	490	1,694	EN 10270-1	543,875	169	321	60,1 \| 86,2 \| 55,7 \| 38,5
D-369	86,3	720	1,694	EN 10270-1	933,562	169	551	62,6 \| 86,7 \| 62,8 \| 38,5
D-364U	105	494	1,757	EN 10270-1	691,406	100,47	393,53	63,5 \| 81,6 \| 69,0 \| 39,9
D-389E-16	105	500	2,079	EN 10270-1	756,827	135,98	364,02	66,4 \| 84,9 \| 67,1 \| 47,2
D-367A	86,3	365	2,322	EN 10270-1	553,225	126,73	238,27	59,2 \| 79,2 \| 45,6 \| 52,7
D-368	86,3	490	2,508	EN 10270-1	932,126	118,27	371,73	72,1 \| 86,2 \| 73,1 \| 56,9
D-374A	69,3	500	2,853	EN 10270-1	884,881	189,79	310,21	69,7 \| 80,3 \| 64,0 \| 64,8
D-393A	108	630	3,091	EN 10270-1	1452,405	160,11	469,89	82,1 \| 92,2 \| 83,8 \| 70,2
D-393	108	570	3,338	EN 10270-1	1403,939	149,44	420,56	85,1 \| 92,2 \| 87,4 \| 75,8
D-374	69,3	500	3,469	EN 10270-1	1185,488	158,29	341,71	78,5 \| 80,3 \| 76,5 \| 78,8
D-389E-26	89	390	3,549	EN 10270-1	928,92	128,26	261,74	74,5 \| 83,8 \| 59,2 \| 80,6
D-399	88	600	4,405	EN 10270-1	1757,757	201	399	100,0 \| 100,0 \| 100,0 \| 100,0
D-414H	100	531	5,722	EN 10270-1	1935,088	192,84	338,16	84,4 \| 88,5 \| 87,8 \| 77,0
D-398	88	410	6,52	EN 10270-1	1753,88	141	269	80,2 \| 89,4 \| 83,6 \| 67,6
D-429	90	540	10,755	EN 10270-1	3213,064	241,26	298,74	65,0 \| 89,3 \| 64,8 \| 41,0
D-488	100	620	11,437	EN 10270-1	4050,469	265,83	354,17	63,5 \| 85,8 \| 66,1 \| 38,5
D-536	110	670	12,132	EN 10270-1	4605,304	290,41	379,59	60,6 \| 78,7 \| 66,7 \| 36,3
D-428	90	370	15,918	EN 10270-1	3191,553	169,5	200,5	53,4 \| 79,8 \| 52,7 \| 27,7
D-498	75	440	30,756	EN 10270-1	5628,307	257	183	43,3 \| 77,1 \| 38,5 \| 14,3
D-546	80	460	36,316	EN 10270-1	6577,023	278,89	181,11	42,1 \| 78,1 \| 36,1 \| 12,1

Hasonló fémrugók száma: 22

Vámtarifaszám: 73202081; Nyomórugó D-399

Származási ország: DE, German; Nyomórugó D-399
