Nyomórugó D-364U Tavaszi acél Ø 6,3 x 98,7 x 494 mm

árlépcsők - Nyomórugó D-364U

mennyiség	egységár (EUR)
1	18,6200 EUR
2	14,8300 EUR
3	11,1000 EUR
7	9,4000 EUR
17	7,8300 EUR
37	6,8300 EUR
75	6,7200 EUR
125	6,7445 EUR
175	6,6582 EUR
250	6,5812 EUR
350	6,2680 EUR

Nyomórugó Vétel

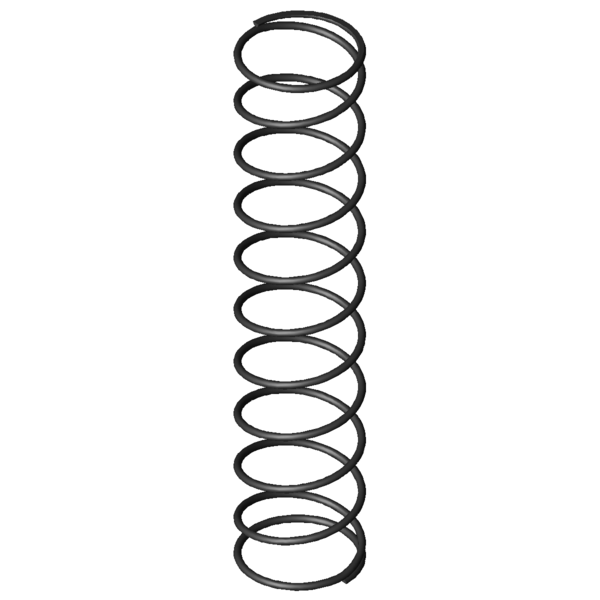

Termékkép Nyomórugó D-364U

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-364U

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6,3	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	98,7	mm	Átlagos tekervényátmérő
De	105	mm	Tekervény külső átmérője
Dd	90,2	mm	Legnagyobb tüskeátmérő
Dh	109,7	mm	Legkisebb hüvelyátmérő
L0	494	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	691,406	N	Legnagyobb rugóerő statikus terhelésnél
Ln	100,47	mm	A rugó legkisebb hossza statikus terhelésnél
sn	393,53	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	666,791	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	114,48	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	171,16	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	51,337	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	9,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	1,757	N/mm	Rugóarány
Gew	878,6508	g	A termék tömege
Fntol	40,2	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	39,9	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,7	mm	(+/-) tekervényátmérő tűréshatára
L0tol	17,02	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	AX	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-364U Tavaszi acél Ø 6,3 x 98,7 x 494 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-364U Tavaszi acél Ø 6,3 x 98,7 x 494 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-364U Tavaszi acél Ø 6,3 x 98,7 x 494 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-364U Tavaszi acél Ø 6,3 x 98,7 x 494 mm

erő-út-számítás Nyomórugó D-364U

Érdeklődési képlet Nyomórugó D-364U Tavaszi acél Ø 6,3 x 98,7 x 494 mm

Érdeklődési képlet Nyomórugó D-364U

Hasonló nyomórugók a Nyomórugó D-364U Tavaszi acél Ø 6,3 x 98,7 x 494 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-364U	EN 10270-1	6,3	105	494	691,406	100,47	393,53	9,5	1,757	90,9 \| 96,3 \| 91,9 \| 84,5
VD-364U	1.4310	6,3	105	494	593,845	100,47	393,53	9,5	1,509	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-313U-01	70	492	0,672	EN 10270-1	270,495	89,45	402,55	56,5 \| 74,1 \| 63,1 \| 32,3
D-364R-52	115	465	1,199	EN 10270-1	445,771	93,35	371,65	75,4 \| 90,0 \| 78,4 \| 57,7
D-339Y	85	428	1,309	EN 10270-1	454,906	80,49	347,51	73,4 \| 79,3 \| 77,8 \| 63,0
D-364D	95	472	1,369	EN 10270-1	523,92	89,23	382,77	78,6 \| 87,8 \| 82,2 \| 65,8
D-368A	86,3	490	1,694	EN 10270-1	543,875	169	321	83,9 \| 90,1 \| 80,0 \| 81,5
D-364U	105	494	1,757	EN 10270-1	691,406	100,47	393,53	90,9 \| 96,3 \| 91,9 \| 84,5
D-389D	120	562	1,784	EN 10270-1	800,955	113,14	448,86	88,6 \| 92,2 \| 87,8 \| 85,8
D-389E-16	105	500	2,079	EN 10270-1	756,827	135,98	364,02	100,0 \| 100,0 \| 100,0 \| 100,0
D-368	86,3	490	2,508	EN 10270-1	932,126	118,27	371,73	87,5 \| 90,1 \| 89,6 \| 82,9
D-374A	69,3	500	2,853	EN 10270-1	884,881	189,79	310,21	81,2 \| 85,3 \| 85,4 \| 72,9
D-389E-14	105	350	3,057	EN 10270-1	773,724	96,94	253,06	80,6 \| 90,0 \| 83,7 \| 68,0
D-393A	108	630	3,091	EN 10270-1	1452,405	160,11	469,89	73,4 \| 88,0 \| 64,8 \| 67,3
D-414D-16	135	515	3,182	EN 10270-1	1162,387	149,73	365,27	77,3 \| 84,2 \| 82,4 \| 65,3
D-393	108	570	3,338	EN 10270-1	1403,939	149,44	420,56	74,4 \| 90,8 \| 70,2 \| 62,3
D-374	69,3	500	3,469	EN 10270-1	1185,488	158,29	341,71	74,7 \| 85,3 \| 78,9 \| 59,9
D-389E-26	89	390	3,549	EN 10270-1	928,92	128,26	261,74	68,2 \| 84,6 \| 70,5 \| 49,5
D-394D	98	400	4,579	EN 10270-1	1167	145	255	66,6 \| 86,9 \| 67,5 \| 45,4
D-414D-26	120	460	4,655	EN 10270-1	1473,124	143,51	316,49	66,5 \| 85,8 \| 69,2 \| 44,7
D-392	108	390	4,909	EN 10270-1	1390,586	106,74	283,26	65,3 \| 87,6 \| 66,1 \| 42,4
D-414H	100	531	5,722	EN 10270-1	1935,088	192,84	338,16	63,8 \| 89,1 \| 66,0 \| 36,3
D-414D-24	120	390	5,75	EN 10270-1	1554,735	119,6	270,4	59,6 \| 81,1 \| 61,5 \| 36,2

Hasonló fémrugók száma: 20

Vámtarifaszám: 73202081; Nyomórugó D-364U

Származási ország: DE, German; Nyomórugó D-364U
