Nyomórugó VD-364U Rozsdamentes acél Ø 6,3 x 98,7 x 494 mm

árlépcsők - Nyomórugó VD-364U

mennyiség	egységár (EUR)
1	20,4700 EUR
2	16,3100 EUR
3	13,5600 EUR
7	11,6800 EUR
17	10,4200 EUR
37	9,2500 EUR
75	9,0900 EUR
125	9,0900 EUR
175	9,0900 EUR
250	9,0900 EUR
350	9,0900 EUR

Nyomórugó Vétel

Termékkép Nyomórugó VD-364U

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364U

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6,3	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	98,7	mm	Átlagos tekervényátmérő
De	105	mm	Tekervény külső átmérője
Dd	90,2	mm	Legnagyobb tüskeátmérő
Dh	109,7	mm	Legkisebb hüvelyátmérő
L0	494	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	593,845	N	Legnagyobb rugóerő statikus terhelésnél
Ln	100,47	mm	A rugó legkisebb hossza statikus terhelésnél
sn	393,53	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	572,704	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	114,48	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	65,21	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	51,337	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	9,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	1,509	N/mm	Rugóarány
Gew	878,6508	g	A termék tömege
Fntol	40,2	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	39,9	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,7	mm	(+/-) tekervényátmérő tűréshatára
L0tol	17,02	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#BA	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364U Rozsdamentes acél Ø 6,3 x 98,7 x 494 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364U Rozsdamentes acél Ø 6,3 x 98,7 x 494 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364U Rozsdamentes acél Ø 6,3 x 98,7 x 494 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364U Rozsdamentes acél Ø 6,3 x 98,7 x 494 mm

erő-út-számítás Nyomórugó VD-364U

Érdeklődési képlet Nyomórugó VD-364U Rozsdamentes acél Ø 6,3 x 98,7 x 494 mm

Érdeklődési képlet Nyomórugó VD-364U

Hasonló nyomórugók a Nyomórugó VD-364U Rozsdamentes acél Ø 6,3 x 98,7 x 494 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364U	1.4310	6,3	105	494	593,845	100,47	393,53	9,5	1,509	100,0 \| 100,0 \| 100,0 \| 100,0
D-364U	EN 10270-1	6,3	105	494	691,406	100,47	393,53	9,5	1,757	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-313U-01	70	492	0,577	1.4310	232,327	89,45	402,55	61,1 \| 76,6 \| 68,4 \| 38,2
VD-364R-52	115	465	1,03	1.4310	382,871	93,35	371,65	80,4 \| 93,6 \| 79,5 \| 68,3
VD-339Y	85	428	1,124	1.4310	390,717	80,49	347,51	78,0 \| 82,3 \| 77,1 \| 74,5
VD-364D	95	472	1,176	1.4310	449,993	89,23	382,77	85,2 \| 91,1 \| 86,5 \| 77,9
VD-339Z-04	75	430	1,181	1.4310	384,903	104,1	325,91	77,1 \| 79,3 \| 73,8 \| 78,3
VD-368A	86,3	490	1,455	1.4310	467,132	169	321	90,1 \| 93,8 \| 80,1 \| 96,4
VD-364U	105	494	1,509	1.4310	593,845	100,47	393,53	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389D	120	562	1,533	1.4310	687,936	113,14	448,86	91,3 \| 88,5 \| 87,0 \| 98,5
VD-389E-16	105	500	1,786	1.4310	649,643	136,2	363,8	90,9 \| 96,3 \| 91,9 \| 84,5
VD-368	86,3	490	2,154	1.4310	800,599	118,27	371,73	82,7 \| 93,8 \| 84,3 \| 70,1
VD-374A	69,3	500	2,45	1.4310	760,021	189,79	310,21	76,1 \| 88,3 \| 78,5 \| 61,6
VD-364T	105	291	2,606	1.4310	593,05	63,47	227,53	74,3 \| 86,3 \| 78,8 \| 57,9
VD-389E-14	105	350	2,626	1.4310	664,391	97	253	73,7 \| 87,0 \| 76,8 \| 57,5
VD-393A	108	630	2,655	1.4310	1247,464	160,11	469,89	69,1 \| 84,8 \| 65,7 \| 56,8
VD-414D-16	135	515	2,733	1.4310	998,178	149,8	365,2	70,9 \| 81,2 \| 76,1 \| 55,2
VD-393	108	570	2,867	1.4310	1205,837	149,44	420,56	70,5 \| 87,5 \| 71,4 \| 52,6
VD-374	69,3	500	2,98	1.4310	1018,211	158,29	341,71	70,5 \| 88,3 \| 72,6 \| 50,6
VD-389E-26	89	390	3,048	1.4310	797,571	128,35	261,65	68,2 \| 84,6 \| 70,5 \| 49,5
VD-399	88	600	3,784	1.4310	1509,73	201	399	63,5 \| 81,6 \| 69,0 \| 39,9
VD-394D	98	400	3,933	1.4310	1002,93	145	255	61,6 \| 84,4 \| 62,0 \| 38,4
VD-414D-26	120	460	3,998	1.4310	1264,9	143,6	316,4	61,7 \| 83,5 \| 63,7 \| 37,7
VD-392	108	390	4,216	1.4310	1194,368	106,74	283,26	60,5 \| 85,0 \| 60,8 \| 35,8

Hasonló fémrugók száma: 21

Vámtarifaszám: 73202081; Nyomórugó VD-364U

Származási ország: DE, German; Nyomórugó VD-364U

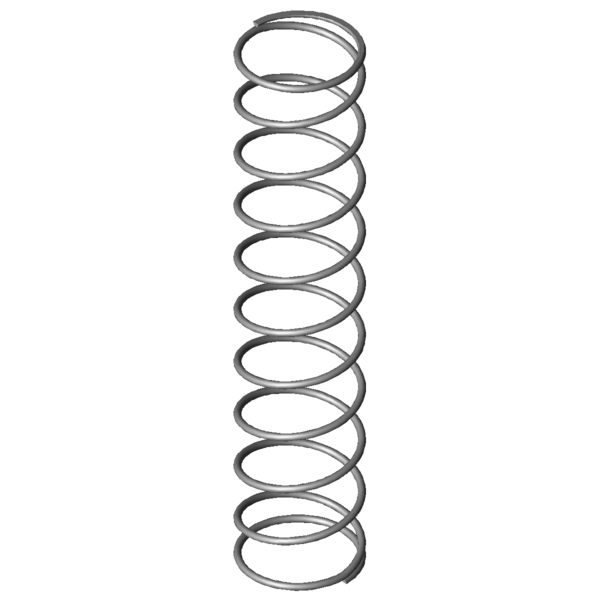

Termékkép - nyomórugók VD-364U
