Nyomórugó VD-364T Rozsdamentes acél Ø 6,3 x 98,7 x 291 mm

árlépcsők - Nyomórugó VD-364T

mennyiség	egységár (EUR)
1	17,9400 EUR
2	14,2900 EUR
3	10,3300 EUR
7	8,7500 EUR
17	8,7500 EUR
37	8,7500 EUR
75	8,7500 EUR
125	8,7500 EUR
175	8,7500 EUR
250	8,7500 EUR
350	8,7500 EUR

Nyomórugó Vétel

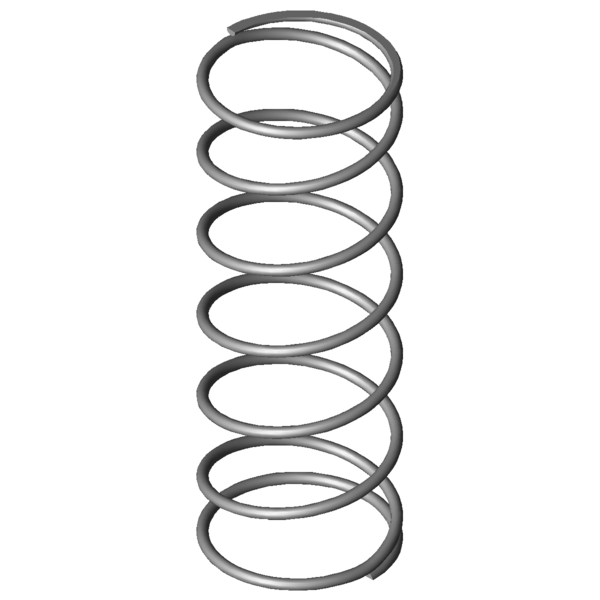

Termékkép Nyomórugó VD-364T

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364T

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6,3	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	98,7	mm	Átlagos tekervényátmérő
De	105	mm	Tekervény külső átmérője
Dd	90,2	mm	Legnagyobb tüskeátmérő
Dh	109,7	mm	Legkisebb hüvelyátmérő
L0	291	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	593,05	N	Legnagyobb rugóerő statikus terhelésnél
Ln	63,47	mm	A rugó legkisebb hossza statikus terhelésnél
sn	227,53	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	571,916	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	71,58	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	61,1	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	51,764	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	5,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	2,606	N/mm	Rugóarány
Gew	573,0331	g	A termék tömege
Fntol	43,8	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	43,4	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,7	mm	(+/-) tekervényátmérő tűréshatára
L0tol	11,03	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	###AW	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364T Rozsdamentes acél Ø 6,3 x 98,7 x 291 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364T Rozsdamentes acél Ø 6,3 x 98,7 x 291 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364T Rozsdamentes acél Ø 6,3 x 98,7 x 291 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364T Rozsdamentes acél Ø 6,3 x 98,7 x 291 mm

erő-út-számítás Nyomórugó VD-364T

Érdeklődési képlet Nyomórugó VD-364T Rozsdamentes acél Ø 6,3 x 98,7 x 291 mm

Érdeklődési képlet Nyomórugó VD-364T

Hasonló nyomórugók a Nyomórugó VD-364T Rozsdamentes acél Ø 6,3 x 98,7 x 291 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364T	1.4310	6,3	105	291	593,05	63,47	227,53	5,5	2,606	100,0 \| 100,0 \| 100,0 \| 100,0
D-364T	EN 10270-1	6,3	105	291	690,479	63,47	227,53	5,5	3,035	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-313T-01	70	312	0,917	1.4310	231,648	59,28	252,72	58,1 \| 74,5 \| 64,5 \| 35,2
VD-364R-51	115	300	1,592	1.4310	374,723	64,64	235,36	55,9 \| 75,9 \| 52,0 \| 39,8
VD-364R-34	69	296	1,825	1.4310	275,469	145,08	150,92	70,2 \| 84,3 \| 56,4 \| 70,0
VD-339Z-03	75	273	1,876	1.4310	382,194	69,25	203,76	76,8 \| 81,5 \| 77,0 \| 72,0
VD-339X	85	252	1,942	1.4310	390,717	50,81	201,19	78,0 \| 82,3 \| 77,2 \| 74,5
VD-364C	95	278	2,031	1.4310	450,206	56,29	221,71	85,2 \| 91,1 \| 86,7 \| 77,9
VD-364T	105	291	2,606	1.4310	593,05	63,47	227,53	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389E-14	105	350	2,626	1.4310	664,391	97	253	70,8 \| 80,5 \| 66,2 \| 65,7
VD-389C	120	331	2,647	1.4310	687,24	71,4	259,6	72,6 \| 83,2 \| 68,2 \| 66,2
VD-369G	78,3	310	2,954	1.4310	576,69	114,8	195,2	89,7 \| 89,5 \| 91,5 \| 88,2
VD-366A	86,3	230	3,167	1.4310	460,969	84,46	145,54	80,1 \| 87,1 \| 70,8 \| 82,3
VD-367	86,3	355	3,167	1.4310	837,102	90,7	264,3	82,9 \| 88,1 \| 78,5 \| 82,3
VD-389E-12	105	230	4,058	1.4310	658,685	67,7	162,3	78,2 \| 89,7 \| 80,7 \| 64,2
VD-364S	105	180	4,096	1.4310	553,059	44,97	135,03	75,7 \| 87,3 \| 76,3 \| 63,6
VD-389B	120	216	4,16	1.4310	688,374	50,53	165,47	75,3 \| 83,9 \| 79,4 \| 62,7
VD-392	108	390	4,216	1.4310	1194,368	106,74	283,26	91,6 \| 87,9 \| 92,0 \| 94,8
VD-389E-24	89	280	4,483	1.4310	843,868	91,75	188,25	75,0 \| 90,3 \| 76,5 \| 58,1
VD-414D-12	135	280	5,218	1.4310	1006,551	87,1	192,9	67,7 \| 81,3 \| 71,8 \| 50,0
VD-394C	98	285	5,784	1.4310	1030,1	106,9	178,1	67,7 \| 90,0 \| 67,9 \| 45,1
VD-391	108	260	6,516	1.4310	1207,401	74,71	185,29	64,6 \| 88,4 \| 65,3 \| 40,0
VD-414D-22	120	255	7,632	1.4310	1276,094	87,8	167,2	71,2 \| 85,1 \| 76,0 \| 52,4
VD-414G	100	332	8,019	1.4310	1658,676	125,16	206,84	68,6 \| 85,2 \| 70,8 \| 49,9

Hasonló fémrugók száma: 21

Vámtarifaszám: 73202081; Nyomórugó VD-364T

Származási ország: DE, German; Nyomórugó VD-364T
