Nyomórugó VD-364R-51 Rozsdamentes acél Ø 6 x 109 x 300 mm

árlépcsők - Nyomórugó VD-364R-51

mennyiség	egységár (EUR)
1	17,9400 EUR
2	14,2900 EUR
3	10,3300 EUR
7	8,7500 EUR
17	7,3700 EUR
37	6,4800 EUR
75	6,4100 EUR
125	6,4100 EUR
175	6,4100 EUR
250	6,4100 EUR
350	6,4100 EUR

Nyomórugó Vétel

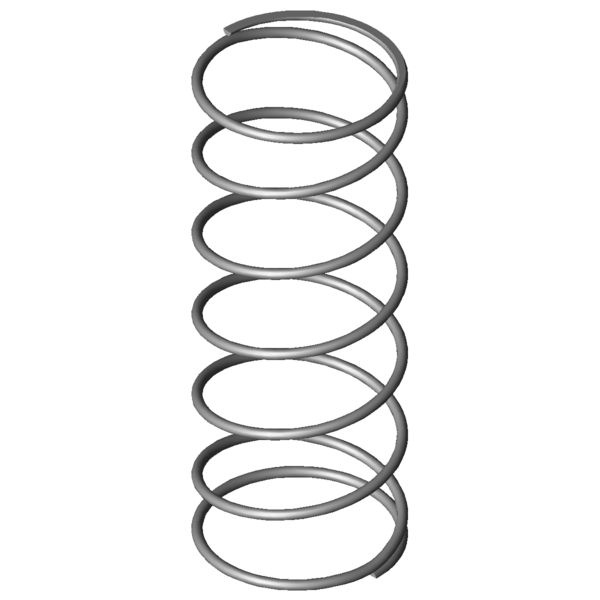

Termékkép Nyomórugó VD-364R-51

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-51

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	109	mm	Átlagos tekervényátmérő
De	115	mm	Tekervény külső átmérője
Dd	100	mm	Legnagyobb tüskeátmérő
Dh	121	mm	Legkisebb hüvelyátmérő
L0	300	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	374,723	N	Legnagyobb rugóerő statikus terhelésnél
Ln	64,64	mm	A rugó legkisebb hossza statikus terhelésnél
sn	235,36	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	358,605	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	74,76	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	117,8	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	53,455	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	5,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	1,592	N/mm	Rugóarány
Gew	573,9981	g	A termék tömege
Fntol	36,5	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	35,35	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	2,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	15,7	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AW	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-51 Rozsdamentes acél Ø 6 x 109 x 300 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-51 Rozsdamentes acél Ø 6 x 109 x 300 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-51 Rozsdamentes acél Ø 6 x 109 x 300 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-51 Rozsdamentes acél Ø 6 x 109 x 300 mm

erő-út-számítás Nyomórugó VD-364R-51

Érdeklődési képlet Nyomórugó VD-364R-51 Rozsdamentes acél Ø 6 x 109 x 300 mm

Érdeklődési képlet Nyomórugó VD-364R-51

Hasonló nyomórugók a Nyomórugó VD-364R-51 Rozsdamentes acél Ø 6 x 109 x 300 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-51	1.4310	6	115	300	374,723	64,64	235,36	5,5	1,592	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-51	EN 10270-1	6	115	300	436,285	64,64	235,36	5,5	1,854	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-313T-01	70	312	0,917	1.4310	231,648	59,28	252,72	69,9 \| 74,6 \| 77,5 \| 57,6
VD-364R-51	115	300	1,592	1.4310	374,723	64,64	235,36	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-34	69	296	1,825	1.4310	275,469	145,08	150,92	80,0 \| 84,0 \| 68,8 \| 87,2
VD-339Z-03	75	273	1,876	1.4310	382,194	69,25	203,76	85,7 \| 79,9 \| 92,3 \| 84,9
VD-339X	85	252	1,942	1.4310	390,717	50,81	201,19	84,4 \| 80,4 \| 90,7 \| 82,0
VD-364C	95	278	2,031	1.4310	450,206	56,29	221,71	85,4 \| 89,0 \| 88,7 \| 78,4
VD-364R-50	115	196	2,502	1.4310	376,542	45,5	150,5	77,9 \| 88,4 \| 81,7 \| 63,6
VD-364T	105	291	2,606	1.4310	593,05	63,47	227,53	78,5 \| 94,5 \| 79,9 \| 61,1
VD-389E-14	105	350	2,626	1.4310	664,391	97	253	74,3 \| 87,6 \| 74,7 \| 60,6
VD-389C	120	331	2,647	1.4310	687,24	71,4	259,6	74,5 \| 90,7 \| 72,6 \| 60,1
VD-369G	78,3	310	2,954	1.4310	576,69	114,8	195,2	71,5 \| 86,7 \| 74,0 \| 53,9
VD-367	86,3	355	3,167	1.4310	837,102	90,7	264,3	67,4 \| 84,9 \| 66,9 \| 50,3
VD-389E-12	105	230	4,058	1.4310	658,685	67,7	162,3	62,2 \| 84,6 \| 62,9 \| 39,2
VD-389B	120	216	4,16	1.4310	688,374	50,53	165,47	61,7 \| 84,5 \| 62,4 \| 38,3
VD-392	108	390	4,216	1.4310	1194,368	106,74	283,26	59,0 \| 81,9 \| 57,2 \| 37,8
VD-389E-24	89	280	4,483	1.4310	843,868	91,75	188,25	61,1 \| 85,5 \| 62,2 \| 35,5
VD-414D-24	120	390	4,938	1.4310	1334,862	119,7	270,3	56,5 \| 79,8 \| 57,6 \| 32,2

Hasonló fémrugók száma: 16

Vámtarifaszám: 73202081; Nyomórugó VD-364R-51

Származási ország: DE, German; Nyomórugó VD-364R-51
