Nyomórugó VD-364R-50 Rozsdamentes acél Ø 6 x 109 x 196 mm

árlépcsők - Nyomórugó VD-364R-50

mennyiség	egységár (EUR)
1	17,2900 EUR
2	13,7700 EUR
3	10,0900 EUR
7	8,3300 EUR
17	7,1500 EUR
37	6,1700 EUR
75	6,0800 EUR
125	6,0800 EUR
175	6,0800 EUR
250	6,0800 EUR
350	6,0800 EUR

Nyomórugó Vétel

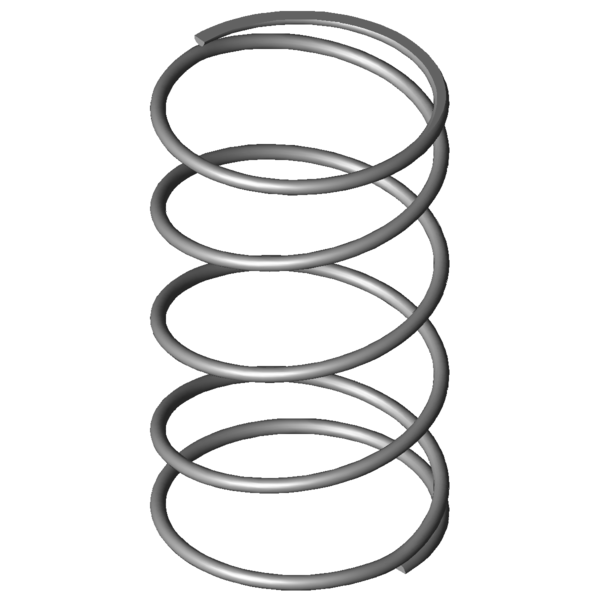

Termékkép Nyomórugó VD-364R-50

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-50

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	109	mm	Átlagos tekervényátmérő
De	115	mm	Tekervény külső átmérője
Dd	100	mm	Legnagyobb tüskeátmérő
Dh	121	mm	Legkisebb hüvelyátmérő
L0	196	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	376,542	N	Legnagyobb rugóerő statikus terhelésnél
Ln	45,5	mm	A rugó legkisebb hossza statikus terhelésnél
sn	150,5	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	360,895	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	51,75	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	74,44	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	54,286	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	3,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	2,502	N/mm	Rugóarány
Gew	420,9319	g	A termék tömege
Fntol	40,8	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	39,44	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	2,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	11,38	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AU	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-50 Rozsdamentes acél Ø 6 x 109 x 196 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-50 Rozsdamentes acél Ø 6 x 109 x 196 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-50 Rozsdamentes acél Ø 6 x 109 x 196 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-50 Rozsdamentes acél Ø 6 x 109 x 196 mm

erő-út-számítás Nyomórugó VD-364R-50

Érdeklődési képlet Nyomórugó VD-364R-50 Rozsdamentes acél Ø 6 x 109 x 196 mm

Érdeklődési képlet Nyomórugó VD-364R-50

Hasonló nyomórugók a Nyomórugó VD-364R-50 Rozsdamentes acél Ø 6 x 109 x 196 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-50	1.4310	6	115	196	376,542	45,5	150,5	3,5	2,502	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-50	EN 10270-1	6	115	196	438,403	45,5	150,5	3,5	2,913	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-313S-01	70	203	1,417	1.4310	229,232	41,18	161,82	69,4 \| 74,7 \| 76,9 \| 56,6
VD-364R-58	90	210	2,251	1.4310	285,527	83,15	126,85	86,9 \| 90,5 \| 80,1 \| 90,0
VD-364R-50	115	196	2,502	1.4310	376,542	45,5	150,5	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-33	69	200	2,701	1.4310	265,656	101,66	98,34	81,4 \| 83,8 \| 67,9 \| 92,6
VD-339W	85	164	3,052	1.4310	390,717	35,97	128,03	84,3 \| 80,3 \| 90,7 \| 82,0
VD-366A	86,3	230	3,167	1.4310	460,969	84,46	145,54	84,5 \| 85,2 \| 89,2 \| 79,0
VD-364B	95	181	3,191	1.4310	450,496	39,82	141,18	85,3 \| 88,9 \| 88,7 \| 78,4
VD-364R-57	90	165	3,479	1.4310	371,869	58,1	106,9	81,4 \| 87,5 \| 84,9 \| 71,9
VD-389E-12	105	230	4,058	1.4310	658,685	67,7	162,3	74,7 \| 87,4 \| 74,9 \| 61,6
VD-364S	105	180	4,096	1.4310	553,059	44,97	135,03	77,6 \| 92,8 \| 78,9 \| 61,1
VD-389B	120	216	4,16	1.4310	688,374	50,53	165,47	74,6 \| 90,8 \| 72,8 \| 60,1
VD-369E	78,3	210	4,345	1.4310	555,897	82,05	127,95	73,2 \| 85,6 \| 76,4 \| 57,6
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	69,4 \| 86,5 \| 70,7 \| 51,1
VD-389E-10	105	145	6,378	1.4310	617,347	48,2	96,8	61,9 \| 83,7 \| 62,7 \| 39,2
VD-391	108	260	6,516	1.4310	1207,401	74,71	185,29	58,7 \| 81,4 \| 56,2 \| 38,4
VD-389E-22	89	190	6,928	1.4310	870,826	64,3	125,7	62,1 \| 86,7 \| 63,4 \| 36,1
VD-414D-22	120	255	7,632	1.4310	1276,094	87,8	167,2	57,4 \| 79,8 \| 59,8 \| 32,8
VD-414D-10	135	185	8,2	1.4310	1008,974	61,95	123,05	57,4 \| 82,1 \| 59,5 \| 30,5
