Nyomórugó VD-364S Rozsdamentes acél Ø 6,3 x 98,7 x 180 mm

árlépcsők - Nyomórugó VD-364S

mennyiség	egységár (EUR)
1	15,2800 EUR
2	12,1700 EUR
3	7,9400 EUR
7	6,0400 EUR
17	4,4300 EUR
37	3,8300 EUR
75	3,7600 EUR
125	3,7600 EUR
175	3,7600 EUR
250	3,7600 EUR
350	3,7600 EUR

Nyomórugó Vétel

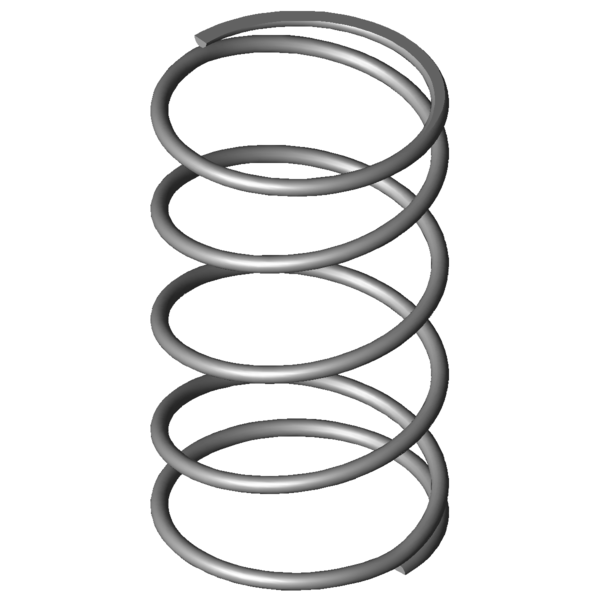

Termékkép Nyomórugó VD-364S

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364S

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6,3	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	98,7	mm	Átlagos tekervényátmérő
De	105	mm	Tekervény külső átmérője
Dd	90,2	mm	Legnagyobb tüskeátmérő
Dh	109,7	mm	Legkisebb hüvelyátmérő
L0	180	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	553,059	N	Legnagyobb rugóerő statikus terhelésnél
Ln	44,97	mm	A rugó legkisebb hossza statikus terhelésnél
sn	135,03	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	531,936	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	50,13	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	44,23	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	49,629	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	3,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	4,096	N/mm	Rugóarány
Gew	420,2243	g	A termék tömege
Fntol	48,4	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	48,1	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,7	mm	(+/-) tekervényátmérő tűréshatára
L0tol	7,99	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AN	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364S Rozsdamentes acél Ø 6,3 x 98,7 x 180 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364S Rozsdamentes acél Ø 6,3 x 98,7 x 180 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364S Rozsdamentes acél Ø 6,3 x 98,7 x 180 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364S Rozsdamentes acél Ø 6,3 x 98,7 x 180 mm

erő-út-számítás Nyomórugó VD-364S

Érdeklődési képlet Nyomórugó VD-364S Rozsdamentes acél Ø 6,3 x 98,7 x 180 mm

Érdeklődési képlet Nyomórugó VD-364S

Hasonló nyomórugók a Nyomórugó VD-364S Rozsdamentes acél Ø 6,3 x 98,7 x 180 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364S	1.4310	6,3	105	180	553,059	44,97	135,03	3,5	4,096	100,0 \| 100,0 \| 100,0 \| 100,0
D-364S	EN 10270-1	6,3	105	180	643,918	44,97	135,03	3,5	4,769	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-339J-11	68	173	2,156	1.4310	265,363	49,91	123,09	66,5 \| 77,4 \| 69,6 \| 52,6
VD-364R-58	90	210	2,251	1.4310	285,527	83,15	126,85	72,2 \| 88,9 \| 72,8 \| 55,0
VD-364R-50	115	196	2,502	1.4310	376,542	45,5	150,5	77,6 \| 92,8 \| 78,9 \| 61,1
VD-339Z-02	75	178	2,899	1.4310	375,884	48,34	129,67	78,7 \| 83,2 \| 82,0 \| 70,8
VD-339W	85	164	3,052	1.4310	390,717	35,97	128,03	80,3 \| 83,8 \| 82,7 \| 74,5
VD-364B	95	181	3,191	1.4310	450,496	39,82	141,18	86,3 \| 92,4 \| 88,5 \| 77,9
VD-364R-57	90	165	3,479	1.4310	371,869	58,1	106,9	83,0 \| 90,9 \| 73,2 \| 84,9
VD-364E-06	80	165	3,521	1.4310	395,725	52,6	112,4	82,8 \| 85,1 \| 77,4 \| 86,0
VD-341	68	180	3,977	1.4310	529,678	46,8	133,2	91,9 \| 81,4 \| 97,2 \| 97,1
VD-389E-12	105	230	4,058	1.4310	658,685	67,7	162,3	90,7 \| 89,4 \| 83,6 \| 99,1
VD-364S	105	180	4,096	1.4310	553,059	44,97	135,03	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389B	120	216	4,16	1.4310	688,374	50,53	165,47	88,8 \| 86,9 \| 81,0 \| 98,5
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	82,9 \| 88,0 \| 77,1 \| 83,7
VD-389E-10	105	145	6,378	1.4310	617,347	48,2	96,8	78,3 \| 90,2 \| 80,6 \| 64,2
VD-369D	78,3	165	6,714	1.4310	721,467	57,55	107,45	76,0 \| 88,7 \| 78,1 \| 61,0
VD-389E-22	89	190	6,928	1.4310	870,826	64,3	125,7	75,8 \| 89,8 \| 78,3 \| 59,1
VD-365	86,3	145	7,692	1.4310	790,815	42,19	102,81	71,3 \| 87,6 \| 73,0 \| 53,2
VD-389S	108	115	7,964	1.4310	405,888	64,04	50,96	62,3 \| 80,0 \| 55,6 \| 51,4
VD-414D-10	135	185	8,2	1.4310	1008,974	61,95	123,05	68,2 \| 81,7 \| 73,0 \| 50,0
VD-394B	98	185	8,939	1.4310	1002,93	72,8	112,2	68,2 \| 89,8 \| 69,1 \| 45,8
VD-390	108	170	10,24	1.4310	1194,368	53,36	116,64	65,5 \| 90,1 \| 66,3 \| 40,0
VD-414D-20	120	170	11,993	1.4310	1320,47	59,9	110,1	59,9 \| 84,0 \| 61,7 \| 34,2
VD-396	88	180	12,727	1.4310	1387,273	71	109	60,0 \| 87,5 \| 60,3 \| 32,2
VD-414F	100	200	13,851	1.4310	1661,592	80,04	119,96	58,6 \| 85,1 \| 61,1 \| 29,6
VD-394A	98	125	14,047	1.4310	1023,298	52,15	72,85	54,6 \| 80,5 \| 54,0 \| 29,2
VD-421	110	230	15,909	1.4310	2247,159	88,75	141,25	54,9 \| 78,9 \| 60,1 \| 25,7

Hasonló fémrugók száma: 25

Vámtarifaszám: 73202081; Nyomórugó VD-364S

Származási ország: DE, German; Nyomórugó VD-364S
