Nyomórugó VD-365 Rozsdamentes acél Ø 6,3 x 80 x 145 mm

árlépcsők - Nyomórugó VD-365

mennyiség	egységár (EUR)
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	3,8200 EUR
37	3,3100 EUR
75	3,2400 EUR
125	3,2400 EUR
175	3,2400 EUR
250	3,2400 EUR
350	3,2400 EUR

Nyomórugó Vétel

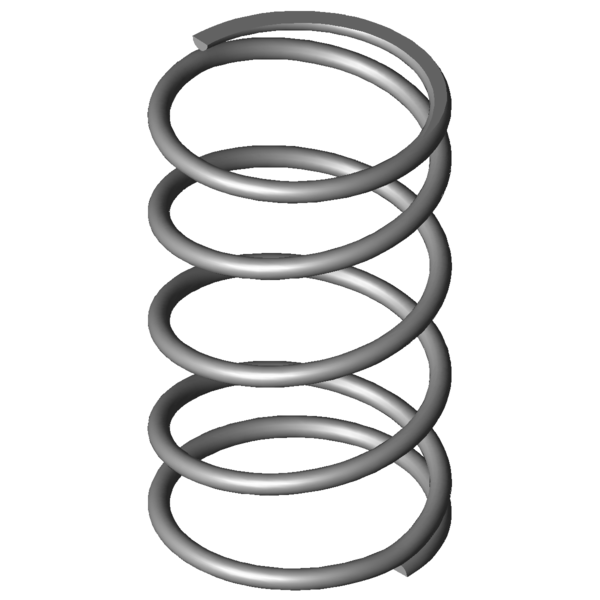

Termékkép Nyomórugó VD-365

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-365

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6,3	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	80	mm	Átlagos tekervényátmérő
De	86,3	mm	Tekervény külső átmérője
Dd	72	mm	Legnagyobb tüskeátmérő
Dh	88,7	mm	Legkisebb hüvelyátmérő
L0	145	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	790,815	N	Legnagyobb rugóerő statikus terhelésnél
Ln	42,19	mm	A rugó legkisebb hossza statikus terhelésnél
sn	102,81	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	749,958	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	47,5	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	20,09	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	39,629	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	3,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	7,692	N/mm	Rugóarány
Gew	340,6073	g	A termék tömege
Fntol	53,9	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	53,4	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	4,48	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AL	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-365 Rozsdamentes acél Ø 6,3 x 80 x 145 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-365 Rozsdamentes acél Ø 6,3 x 80 x 145 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-365 Rozsdamentes acél Ø 6,3 x 80 x 145 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-365 Rozsdamentes acél Ø 6,3 x 80 x 145 mm

erő-út-számítás Nyomórugó VD-365

Érdeklődési képlet Nyomórugó VD-365 Rozsdamentes acél Ø 6,3 x 80 x 145 mm

Érdeklődési képlet Nyomórugó VD-365

Hasonló nyomórugók a Nyomórugó VD-365 Rozsdamentes acél Ø 6,3 x 80 x 145 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-365	1.4310	6,3	86,3	145	790,815	42,19	102,81	3,5	7,692	100,0 \| 100,0 \| 100,0 \| 100,0
D-365	EN 10270-1	6,3	86,3	145	920,734	42,19	102,81	3,5	8,956	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-313S	70	145	2,226	1.4310	257,969	29,12	115,88	57,4 \| 74,6 \| 62,7 \| 34,9
VD-313R-01	70	133	2,226	1.4310	231,255	29,12	103,88	57,3 \| 78,8 \| 64,1 \| 28,9
VD-339F	75	146	2,926	1.4310	333,163	32,12	113,88	64,6 \| 78,3 \| 69,5 \| 45,9
VD-339W	85	164	3,052	1.4310	390,717	35,97	128,03	65,9 \| 80,3 \| 69,4 \| 47,9
VD-364R-57	90	165	3,479	1.4310	371,869	58,1	106,9	72,1 \| 86,4 \| 75,4 \| 54,5
VD-364E-06	80	165	3,521	1.4310	395,725	52,6	112,4	70,4 \| 80,9 \| 75,1 \| 55,2
VD-364R-32	69	136	3,973	1.4310	251,418	72,71	63,29	65,1 \| 79,8 \| 53,1 \| 62,3
VD-339Z-01	75	117	4,555	1.4310	376,298	34,4	82,61	68,5 \| 82,3 \| 64,0 \| 59,2
VD-364E-12	70	147	5,425	1.4310	523,262	50,55	96,45	86,2 \| 81,3 \| 92,2 \| 85,1
VD-364E-04	80	120	5,533	1.4310	456,432	37,5	82,5	81,8 \| 79,2 \| 79,6 \| 86,7
VD-364R-61	77	153	5,761	1.4310	563,216	55,23	97,77	90,0 \| 84,6 \| 95,1 \| 90,3
VD-389E-10	105	145	6,378	1.4310	617,347	48,2	96,8	100,0 \| 100,0 \| 100,0 \| 100,0
VD-369D	78,3	165	6,714	1.4310	721,467	57,55	107,45	89,0 \| 84,2 \| 87,8 \| 95,0
VD-389E-22	89	190	6,928	1.4310	870,826	64,3	125,7	88,0 \| 87,8 \| 86,3 \| 90,1
VD-365	86,3	145	7,692	1.4310	790,815	42,19	102,81	86,6 \| 90,7 \| 86,1 \| 82,9
VD-371	69,3	155	10,023	1.4310	993,127	55,91	99,09	75,6 \| 83,2 \| 79,9 \| 63,6
VD-369C	78,3	110	10,551	1.4310	725,927	41,2	68,8	63,9 \| 88,2 \| 63,6 \| 40,1
VD-389E-20	89	115	10,887	1.4310	750,628	46,05	68,95	74,4 \| 88,0 \| 76,7 \| 58,6
VD-389G	75	153	12,148	1.4310	1107,916	61,8	91,2	72,1 \| 88,7 \| 75,0 \| 52,5
VD-396	88	180	12,727	1.4310	1387,273	71	109	66,9 \| 84,0 \| 66,7 \| 50,1
VD-394A	98	125	14,047	1.4310	1023,298	52,15	72,85	67,4 \| 89,0 \| 67,8 \| 45,4
VD-399B	81	147	16,751	1.4310	1291,565	69,9	77,1	63,2 \| 87,8 \| 63,7 \| 38,1
VD-395	88	125	20	1.4310	1480	51	74	58,9 \| 85,8 \| 59,1 \| 31,9
VD-414E	100	134	21,766	1.4310	1665,549	57,48	76,52	58,6 \| 88,5 \| 58,1 \| 29,3
VD-420	110	150	25	1.4310	2156,25	63,75	86,25	57,2 \| 87,4 \| 58,9 \| 25,5
VD-401	71	140	26,061	1.4310	1863,511	68,49	71,51	57,1 \| 85,9 \| 56,0 \| 29,5
VD-426	90	175	31,072	1.4310	2772,283	85,78	89,22	54,3 \| 80,6 \| 57,7 \| 24,8
VD-406A	58	147	33,732	1.4310	1761,325	94,78	52,22	50,7 \| 81,5 \| 47,8 \| 22,8
VD-425	90	115	48,828	1.4310	2594,727	61,86	53,14	55,0 \| 89,6 \| 53,0 \| 22,3
VD-431	73	135	63,624	1.4310	3259,197	83,77	51,23	48,3 \| 79,1 \| 48,7 \| 17,1

Hasonló fémrugók száma: 29

Vámtarifaszám: 73202081; Nyomórugó VD-365

Származási ország: DE, German; Nyomórugó VD-365
