Nyomórugó VD-364R-61 Rozsdamentes acél Ø 6 x 71 x 153 mm

árlépcsők - Nyomórugó VD-364R-61

mennyiség egységár (EUR)
1 14,5700 EUR
2 11,6100 EUR
3 7,2800 EUR
7 5,4200 EUR
17 3,8200 EUR
37 3,3100 EUR
75 3,2400 EUR
125 3,2400 EUR
175 3,2400 EUR
250 3,2400 EUR
350 3,2400 EUR

Nyomórugó Vétel

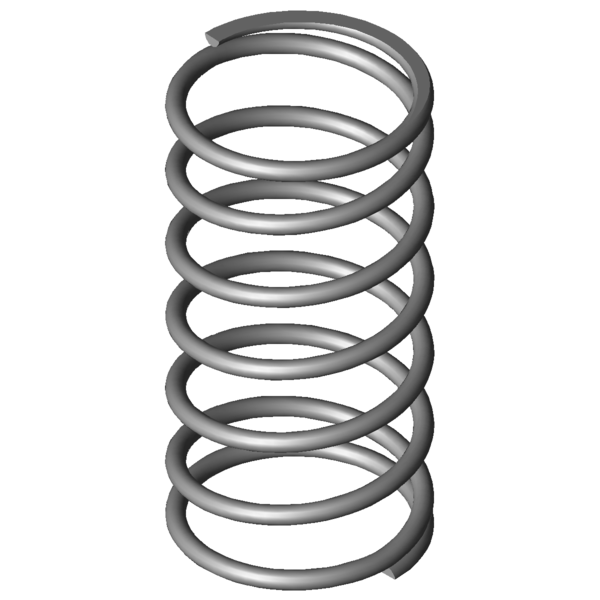

Termékkép Nyomórugó VD-364R-61
Termékkép Nyomórugó VD-364R-61
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-61

képlet karakterek érték egység Leírás
Anyag 1.4310 - Alapanyag fajtája
Rugóvégek állapota ráhelyezve és köszörülve - Rugóvégek állapota
F1 N Előfeszített rugó által kifejtett rugóerő
L1 mm Az előfeszített rugó által felvett hossz
s1 mm Az előfeszített rugó szakaszhossza
F2 N Feszített rugó által kifejtett rugóerő
L2 mm A feszített rugó által felvett hossz
s2 mm Dráha napnuté pružiny
d 6 mm Huzalkeresztmetszet
Di mm Tekervény belső átmérője
D 71 mm Átlagos tekervényátmérő
De 77 mm Tekervény külső átmérője
Dd 63 mm Legnagyobb tüskeátmérő
Dh 80 mm Legkisebb hüvelyátmérő
L0 153 mm A rugó feszültségmentes állapotban felvett hossza
Lk mm Kitörési hossz
Fn 563,216 N Legnagyobb rugóerő statikus terhelésnél
Ln 55,23 mm A rugó legkisebb hossza statikus terhelésnél
sn 97,77 mm A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn 533,787 N Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn 60,34 mm Legkisebb hossz dinamikus terhelés mellett
shdyn 47,79 mm A rugó által megtett legnagyobb út dinamikus terhelés mellett
S 26,727 mm A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n 5,5 Darab A rugózó tekervények száma
nt Darab Az összes tekervény száma
R 5,761 N/mm Rugóarány
Gew 373,8887 g A termék tömege
Fntol 44,25 N (+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol 42,58 N (+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol 1,2 mm (+/-) tekervényátmérő tűréshatára
L0tol 4,1 mm (+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG #AL - A cikk árcsoportja
F1tol N (+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol N (+/-) A feszített rugó által kifejtett rugóerő tűréshatára
Műszaki rajz Nyomórugó
Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-61 Rozsdamentes acél Ø 6 x 71 x 153 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-61 Rozsdamentes acél Ø 6 x 71 x 153 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-61 Rozsdamentes acél Ø 6 x 71 x 153 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-61 Rozsdamentes acél Ø 6 x 71 x 153 mm

erő-út-számítás Nyomórugó VD-364R-61

Érdeklődési képlet Nyomórugó VD-364R-61 Rozsdamentes acél Ø 6 x 71 x 153 mm

Érdeklődési képlet Nyomórugó VD-364R-61

Hasonló nyomórugók a Nyomórugó VD-364R-61 Rozsdamentes acél Ø 6 x 71 x 153 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám Anyag d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Darab) R (N/mm) Hasonlóság in %: Átfogó | Geometrie | Terhelés | Merevség
VD-364R-61 1.4310 6 77 153 563,216 55,23 97,77 5,5 5,761 100,0 | 100,0 | 100,0 | 100,0
D-364R-61 EN 10270-1 6 77 153 655,744 55,23 97,77 5,5 6,707 92,9 | 100,0 | 92,9 | 85,9
Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás
cikkszám De (mm) L0 (mm) R (N/mm) Anyag Fn (N) Ln (mm) sn (mm) Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
VD-313S 70 145 2,226 1.4310 257,969 29,12 115,88 62,6 | 84,1 | 65,1 | 38,6
VD-313R-01 70 133 2,226 1.4310 231,255 29,12 103,88 62,6 | 81,5 | 67,6 | 38,6
VD-339Z-02 75 178 2,899 1.4310 375,884 48,34 129,67 70,1 | 88,9 | 71,1 | 50,3
VD-339F 75 146 2,926 1.4310 333,163 32,12 113,88 70,9 | 89,3 | 72,5 | 50,8
VD-339W 85 164 3,052 1.4310 390,717 35,97 128,03 71,6 | 89,1 | 72,9 | 53,0
VD-315 54 150 3,258 1.4310 367,014 37,36 112,64 70,3 | 78,3 | 76,0 | 56,6
VD-364R-57 90 165 3,479 1.4310 371,869 58,1 106,9 77,3 | 92,8 | 78,7 | 60,4
VD-364E-06 80 165 3,521 1.4310 395,725 52,6 112,4 77,8 | 93,5 | 78,6 | 61,1
VD-364R-32 69 136 3,973 1.4310 251,418 72,71 63,29 71,4 | 90,6 | 54,7 | 69,0
VD-341 68 180 3,977 1.4310 529,678 46,8 133,2 79,4 | 85,5 | 83,7 | 69,0
VD-339Z-01 75 117 4,555 1.4310 376,298 34,4 82,61 80,2 | 85,7 | 75,7 | 79,1
VD-346A 55 150 5,147 1.4310 447,151 63,13 86,88 85,9 | 84,3 | 84,1 | 89,3
VD-364E-12 70 147 5,425 1.4310 523,262 50,55 96,45 94,3 | 92,9 | 95,8 | 94,2
VD-364E-04 80 120 5,533 1.4310 456,432 37,5 82,5 89,2 | 88,8 | 82,7 | 96,0
VD-364R-61 77 153 5,761 1.4310 563,216 55,23 97,77 100,0 | 100,0 | 100,0 | 100,0
VD-340 68 120 6,249 1.4310 541,039 33,42 86,58 89,3 | 83,4 | 92,3 | 92,2
VD-369D 78,3 165 6,714 1.4310 721,467 57,55 107,45 88,6 | 95,4 | 84,5 | 85,8
VD-365 86,3 145 7,692 1.4310 790,815 42,19 102,81 83,7 | 93,1 | 83,2 | 74,9
VD-371 69,3 155 10,023 1.4310 993,127 55,91 99,09 76,6 | 94,6 | 77,7 | 57,5
VD-369C 78,3 110 10,551 1.4310 725,927 41,2 68,8 72,4 | 88,5 | 74,0 | 54,6
VD-389G 75 153 12,148 1.4310 1107,916 61,8 91,2 71,3 | 94,4 | 72,1 | 47,4
VD-396 88 180 12,727 1.4310 1387,273 71 109 64,3 | 82,5 | 65,1 | 45,3
VD-399B 81 147 16,751 1.4310 1291,565 69,9 77,1 61,4 | 88,7 | 61,2 | 34,4
VD-395 88 125 20 1.4310 1480 51 74 55,7 | 81,4 | 56,9 | 28,8
VD-401 71 140 26,061 1.4310 1863,511 68,49 71,51 53,3 | 86,2 | 51,7 | 22,1
VD-426 90 175 31,072 1.4310 2772,283 85,78 89,22 50,7 | 77,7 | 55,8 | 18,5
VD-406A 58 147 33,732 1.4310 1761,325 94,78 52,22 47,3 | 82,1 | 42,7 | 17,1
VD-407 58 160 33,732 1.4310 2199,838 94,78 65,22 48,4 | 82,0 | 46,2 | 17,1
VD-431 73 135 63,624 1.4310 3259,197 83,77 51,23 41,6 | 81,0 | 34,8 | 9,1
VD-437 60 165 82,353 1.4310 3978,676 116,69 48,31 38,6 | 76,9 | 31,8 | 7,0
Hasonló fémrugók száma: 29

Vámtarifaszám: 73202081; Nyomórugó VD-364R-61

Származási ország: DE, German; Nyomórugó VD-364R-61
