Nyomórugó VD-366 Rozsdamentes acél Ø 6,3 x 80 x 220 mm

árlépcsők - Nyomórugó VD-366

mennyiség	egységár (EUR)
1	15,2800 EUR
2	12,1700 EUR
3	7,9400 EUR
7	6,0400 EUR
17	4,4300 EUR
37	3,8300 EUR
75	3,7600 EUR
125	3,7600 EUR
175	3,7600 EUR
250	3,7600 EUR
350	3,7600 EUR

Nyomórugó Vétel

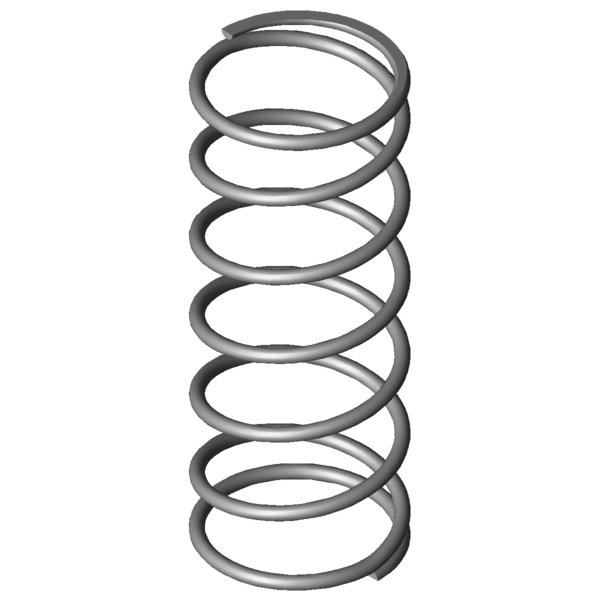

Termékkép Nyomórugó VD-366

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-366

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6,3	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	80	mm	Átlagos tekervényátmérő
De	86,3	mm	Tekervény külső átmérője
Dd	72	mm	Legnagyobb tüskeátmérő
Dh	88,7	mm	Legkisebb hüvelyátmérő
L0	220	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	787,598	N	Legnagyobb rugóerő statikus terhelésnél
Ln	59,1	mm	A rugó legkisebb hossza statikus terhelésnél
sn	160,9	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	750,377	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	66,7	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	31,93	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	38,855	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	5,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	4,895	N/mm	Rugóarány
Gew	464,4645	g	A termék tömege
Fntol	49	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	48,5	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	6,19	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AN	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-366 Rozsdamentes acél Ø 6,3 x 80 x 220 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-366 Rozsdamentes acél Ø 6,3 x 80 x 220 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-366 Rozsdamentes acél Ø 6,3 x 80 x 220 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-366 Rozsdamentes acél Ø 6,3 x 80 x 220 mm

erő-út-számítás Nyomórugó VD-366

Érdeklődési képlet Nyomórugó VD-366 Rozsdamentes acél Ø 6,3 x 80 x 220 mm

Érdeklődési képlet Nyomórugó VD-366

Hasonló nyomórugók a Nyomórugó VD-366 Rozsdamentes acél Ø 6,3 x 80 x 220 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-366	1.4310	6,3	86,3	220	787,598	59,1	160,9	5,5	4,895	70,8 \| 83,6 \| 74,1 \| 54,8
D-366	EN 10270-1	6,3	86,3	220	916,989	59,1	160,9	5,5	5,699	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-313T	70	233	1,417	1.4310	271,73	41,18	191,82	55,9 \| 79,7 \| 59,2 \| 28,9
VD-339G	75	224	1,862	1.4310	332,631	45,34	178,66	63,2 \| 85,5 \| 66,1 \| 38,0
VD-339X	85	252	1,942	1.4310	390,717	50,81	201,19	64,3 \| 88,4 \| 64,8 \| 39,7
VD-364R-58	90	210	2,251	1.4310	285,527	83,15	126,85	66,4 \| 95,5 \| 57,5 \| 46,0
VD-364R-33	69	200	2,701	1.4310	265,656	101,66	98,34	63,1 \| 86,6 \| 47,4 \| 55,2
VD-339W	85	164	3,052	1.4310	390,717	35,97	128,03	58,9 \| 79,3 \| 63,3 \| 34,1
VD-366A	86,3	230	3,167	1.4310	460,969	84,46	145,54	84,1 \| 94,0 \| 85,4 \| 72,9
VD-364B	95	181	3,191	1.4310	450,496	39,82	141,18	61,9 \| 87,8 \| 62,2 \| 35,7
VD-364R-57	90	165	3,479	1.4310	371,869	58,1	106,9	63,5 \| 85,3 \| 66,2 \| 38,9
VD-364E-14	70	220	3,51	1.4310	519,193	72,1	147,9	87,2 \| 90,7 \| 90,0 \| 80,8
VD-364R-62	77	230	3,728	1.4310	563,555	78,81	151,19	90,8 \| 95,0 \| 91,6 \| 85,8
VD-389E-12	105	230	4,058	1.4310	658,685	67,7	162,3	66,6 \| 87,1 \| 67,4 \| 45,4
VD-369E	78,3	210	4,345	1.4310	555,897	82,05	127,95	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389E-24	89	280	4,483	1.4310	843,868	91,75	188,25	89,8 \| 88,5 \| 89,4 \| 91,6
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	86,4 \| 95,4 \| 75,1 \| 88,8
VD-372	69,3	235	6,485	1.4310	1008,22	79,54	155,46	76,1 \| 92,6 \| 68,7 \| 67,0
VD-389E-22	89	190	6,928	1.4310	870,826	64,3	125,7	77,7 \| 89,5 \| 81,0 \| 62,7
VD-389H	75	254	7,033	1.4310	1107,277	96,56	157,44	72,3 \| 89,5 \| 65,7 \| 61,8
VD-397	88	285	8,235	1.4310	1515,294	101	184	71,3 \| 84,7 \| 69,7 \| 59,4
VD-394B	98	185	8,939	1.4310	1002,93	72,8	112,2	53,9 \| 86,1 \| 53,0 \| 22,8
VD-399C	81	220	10,839	1.4310	1308,316	99,29	120,71	57,2 \| 89,1 \| 54,8 \| 27,6
VD-396	88	180	12,727	1.4310	1387,273	71	109	60,2 \| 88,5 \| 59,8 \| 32,4
VD-414F	100	200	13,851	1.4310	1661,592	80,04	119,96	62,3 \| 91,3 \| 60,3 \| 35,3
VD-421	110	230	15,909	1.4310	2247,159	88,75	141,25	67,1 \| 83,2 \| 62,0 \| 56,2
VD-402	71	205	16,863	1.4310	1819,055	97,13	107,87	65,7 \| 87,4 \| 66,7 \| 43,0
VD-426A	90	230	17,989	1.4310	1733,81	133,62	96,38	69,8 \| 93,4 \| 70,1 \| 45,8
VD-427	90	255	20,106	1.4310	2680,894	121,66	133,34	54,1 \| 81,7 \| 56,1 \| 24,3
VD-426	90	175	31,072	1.4310	2772,283	85,78	89,22	87,3 \| 93,6 \| 89,2 \| 79,1
VD-429A	84	200	39,26	1.4310	3344,951	114,8	85,2	100,0 \| 100,0 \| 100,0 \| 100,0
VD-432	73	200	41,169	1.4310	3352,762	118,56	81,44	96,2 \| 95,6 \| 97,7 \| 95,4

Hasonló fémrugók száma: 29

Vámtarifaszám: 73202081; Nyomórugó VD-366

Származási ország: DE, German; Nyomórugó VD-366
