Nyomórugó VD-372 Rozsdamentes acél Ø 6,3 x 63 x 235 mm

árlépcsők - Nyomórugó VD-372

mennyiség	egységár (EUR)
1	15,2800 EUR
2	12,1700 EUR
3	7,9400 EUR
7	6,0400 EUR
17	4,4300 EUR
37	3,8300 EUR
75	3,7600 EUR
125	3,7600 EUR
175	3,7600 EUR
250	3,7600 EUR
350	3,7600 EUR

Nyomórugó Vétel

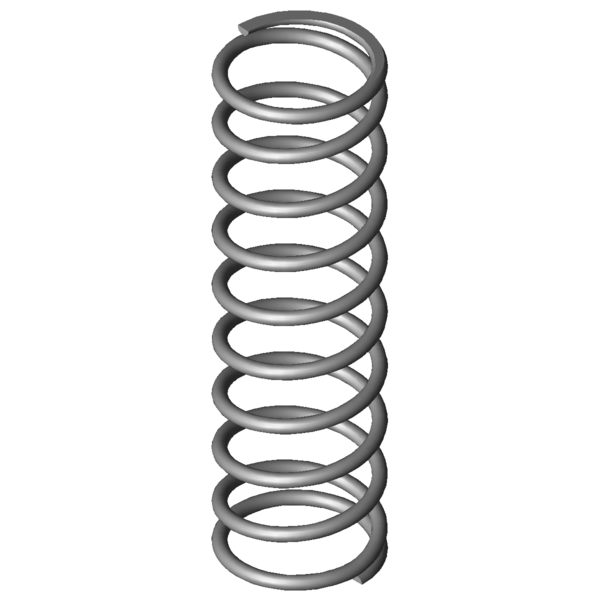

Termékkép Nyomórugó VD-372

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-372

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6,3	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	63	mm	Átlagos tekervényátmérő
De	69,3	mm	Tekervény külső átmérője
Dd	55	mm	Legnagyobb tüskeátmérő
Dh	72	mm	Legkisebb hüvelyátmérő
L0	235	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	1008,22	N	Legnagyobb rugóerő statikus terhelésnél
Ln	79,54	mm	A rugó legkisebb hossza statikus terhelésnél
sn	155,46	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	927,397	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	92	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	28,86	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	26,906	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	8,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	6,485	N/mm	Rugóarány
Gew	512,0721	g	A termék tömege
Fntol	53,8	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	53,1	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	4,8	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AN	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-372 Rozsdamentes acél Ø 6,3 x 63 x 235 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-372 Rozsdamentes acél Ø 6,3 x 63 x 235 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-372 Rozsdamentes acél Ø 6,3 x 63 x 235 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-372 Rozsdamentes acél Ø 6,3 x 63 x 235 mm

erő-út-számítás Nyomórugó VD-372

Érdeklődési képlet Nyomórugó VD-372 Rozsdamentes acél Ø 6,3 x 63 x 235 mm

Érdeklődési képlet Nyomórugó VD-372

Hasonló nyomórugók a Nyomórugó VD-372 Rozsdamentes acél Ø 6,3 x 63 x 235 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-372	1.4310	6,3	69,3	235	1008,22	79,54	155,46	8,5	6,485	100,0 \| 100,0 \| 100,0 \| 100,0
D-372	EN 10270-1	6,3	69,3	235	1173,856	79,54	155,46	8,5	7,551	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-339Z-03	75	273	1,876	1.4310	382,194	69,25	203,76	57,3 \| 85,9 \| 57,1 \| 28,9
VD-339J-04	58	210	1,896	1.4310	241,226	82,75	127,25	54,5 \| 81,5 \| 52,9 \| 29,2
VD-316	54	230	2,108	1.4310	372,38	53,37	176,63	58,2 \| 79,8 \| 62,5 \| 32,5
VD-339J-11	68	173	2,156	1.4310	265,363	49,91	123,09	55,7 \| 81,1 \| 52,7 \| 33,2
VD-342	68	275	2,573	1.4310	535,526	66,87	208,13	61,1 \| 84,8 \| 62,0 \| 36,6
VD-364R-33	69	200	2,701	1.4310	265,656	101,66	98,34	55,1 \| 83,6 \| 43,2 \| 38,4
VD-366A	86,3	230	3,167	1.4310	460,969	84,46	145,54	67,1 \| 89,2 \| 67,0 \| 45,0
VD-347A	55	235	3,241	1.4310	455,729	94,38	140,63	68,0 \| 86,2 \| 67,8 \| 50,0
VD-364E-14	70	220	3,51	1.4310	519,193	72,1	147,9	68,8 \| 86,2 \| 70,4 \| 49,9
VD-364R-62	77	230	3,728	1.4310	563,555	78,81	151,19	72,6 \| 91,2 \| 73,5 \| 53,0
VD-341	68	180	3,977	1.4310	529,678	46,8	133,2	71,7 \| 84,7 \| 69,1 \| 61,3
VD-369E	78,3	210	4,345	1.4310	555,897	82,05	127,95	72,3 \| 89,5 \| 65,7 \| 61,8
VD-364H	60	213	5,206	1.4310	712,402	76,17	136,83	82,6 \| 88,2 \| 79,3 \| 80,3
VD-378A	56,3	250	5,961	1.4310	585,228	151,82	98,18	76,7 \| 87,8 \| 57,6 \| 84,8
VD-372	69,3	235	6,485	1.4310	1008,22	79,54	155,46	92,9 \| 91,6 \| 94,9 \| 92,2
VD-389H	75	254	7,033	1.4310	1107,277	96,56	157,44	100,0 \| 100,0 \| 100,0 \| 100,0
VD-377A	56,3	217	8,168	1.4310	839,767	114,19	102,81	81,8 \| 91,2 \| 74,7 \| 79,4
VD-378	56,3	250	8,822	1.4310	1264,448	106,67	143,33	85,6 \| 87,8 \| 89,3 \| 79,7
VD-399C	81	220	10,839	1.4310	1308,316	99,29	120,71	78,1 \| 88,9 \| 80,7 \| 64,9
VD-402	71	205	16,863	1.4310	1819,055	97,13	107,87	64,7 \| 87,6 \| 64,7 \| 41,7
VD-408	58	230	22,938	1.4310	2251,11	131,86	98,14	56,3 \| 86,8 \| 54,0 \| 28,3
VD-414M	63	281	23,522	1.4310	2399,593	178,98	102,02	56,5 \| 84,1 \| 55,5 \| 29,9
VD-433	73	285	27,995	1.4310	3360,996	164,94	120,06	55,1 \| 85,5 \| 54,6 \| 25,1
VD-414M-04	57	230	37,079	1.4310	2522,252	161,98	68,02	47,6 \| 83,4 \| 41,9 \| 17,5
VD-432	73	200	41,169	1.4310	3352,762	118,56	81,44	47,2 \| 82,0 \| 42,4 \| 17,1
VD-438	60	230	56	1.4310	3797,5	162,19	67,81	43,0 \| 80,2 \| 36,1 \| 12,6
VD-445D	55	238	128,029	1.4310	5492,455	195,1	42,9	36,1 \| 80,4 \| 23,0 \| 5,1

Hasonló fémrugók száma: 26

Vámtarifaszám: 73202081; Nyomórugó VD-372

Származási ország: DE, German; Nyomórugó VD-372
