Nyomórugó VD-378A Rozsdamentes acél Ø 6,3 x 50 x 250 mm

árlépcsők - Nyomórugó VD-378A

mennyiség	egységár (EUR)
1	15,4300 EUR
2	12,3000 EUR
3	8,1000 EUR
7	6,2800 EUR
17	4,6900 EUR
37	4,0400 EUR
75	3,9700 EUR
125	3,9700 EUR
175	3,9700 EUR
250	3,9700 EUR
350	3,9700 EUR

Nyomórugó Vétel

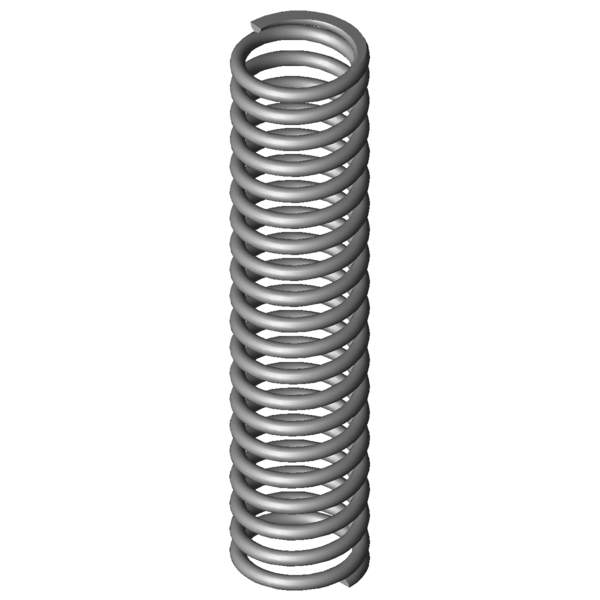

Termékkép Nyomórugó VD-378A

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-378A

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6,3	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	50	mm	Átlagos tekervényátmérő
De	56,3	mm	Tekervény külső átmérője
Dd	42,6	mm	Legnagyobb tüskeátmérő
Dh	57,7	mm	Legkisebb hüvelyátmérő
L0	250	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	585,228	N	Legnagyobb rugóerő statikus terhelésnél
Ln	151,82	mm	A rugó legkisebb hossza statikus terhelésnél
sn	98,18	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	517,617	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	163,16	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	81,75	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	13,173	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	18,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	5,961	N/mm	Rugóarány
Gew	793,4602	g	A termék tömege
Fntol	52,4	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	51,2	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,6	mm	(+/-) tekervényátmérő tűréshatára
L0tol	6,08	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AO	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-378A Rozsdamentes acél Ø 6,3 x 50 x 250 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-378A Rozsdamentes acél Ø 6,3 x 50 x 250 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-378A Rozsdamentes acél Ø 6,3 x 50 x 250 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-378A Rozsdamentes acél Ø 6,3 x 50 x 250 mm

erő-út-számítás Nyomórugó VD-378A

Érdeklődési képlet Nyomórugó VD-378A Rozsdamentes acél Ø 6,3 x 50 x 250 mm

Érdeklődési képlet Nyomórugó VD-378A

Hasonló nyomórugók a Nyomórugó VD-378A Rozsdamentes acél Ø 6,3 x 50 x 250 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-378A	1.4310	6,3	56,3	250	585,228	151,82	98,18	18,5	5,961	100,0 \| 100,0 \| 100,0 \| 100,0
D-378A	EN 10270-1	6,3	56,3	250	681,373	151,82	98,18	18,5	6,94	92,9 \| 100,0 \| 92,9 \| 85,9
D-378	EN 10270-1	6,3	56,3	250	1472,179	106,67	143,33	12,5	10,271	70,7 \| 100,0 \| 54,1 \| 58,0

Hasonló fémrugók száma: 3

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-289B	55	307	0,695	1.4310	177,335	51,79	255,21	40,9 \| 76,6 \| 34,4 \| 11,7
VD-289C-04	48	275	0,756	1.4310	157,505	66,62	208,38	41,8 \| 75,7 \| 37,0 \| 12,7
VD-313E-14	48	280	1,199	1.4310	246,896	74,14	205,86	47,4 \| 77,2 \| 44,9 \| 20,1
VD-318E	49	243	1,821	1.4310	301,076	77,65	165,35	56,2 \| 82,6 \| 55,4 \| 30,5
VD-322A	44	235	1,892	1.4310	254,459	100,5	134,5	56,2 \| 78,5 \| 58,2 \| 31,7
VD-339J-04	58	210	1,896	1.4310	241,226	82,75	127,25	58,4 \| 84,2 \| 59,2 \| 31,8
VD-316	54	230	2,108	1.4310	372,38	53,37	176,63	59,6 \| 83,8 \| 59,6 \| 35,4
VD-348A	55	280	2,365	1.4310	365,076	125,63	154,38	63,8 \| 88,8 \| 63,0 \| 39,7
VD-322	44	235	2,8	1.4310	460,6	70,5	164,5	64,9 \| 78,5 \| 69,2 \| 47,0
VD-347A	55	235	3,241	1.4310	455,729	94,38	140,63	72,9 \| 90,4 \| 73,8 \| 54,4
VD-348	55	280	3,5	1.4310	671,563	88,13	191,88	72,2 \| 88,8 \| 69,2 \| 58,7
VD-364R-44	54	200	4,103	1.4310	259,411	136,77	63,23	70,5 \| 88,3 \| 54,4 \| 68,8
VD-347	55	195	5,147	1.4310	678,768	63,13	131,88	83,9 \| 85,0 \| 80,3 \| 86,3
VD-364H	60	213	5,206	1.4310	712,402	76,17	136,83	84,4 \| 88,8 \| 77,0 \| 87,3
VD-378A	56,3	250	5,961	1.4310	585,228	151,82	98,18	100,0 \| 100,0 \| 100,0 \| 100,0
VD-377A	56,3	217	8,168	1.4310	839,767	114,19	102,81	83,7 \| 95,6 \| 82,6 \| 73,0
VD-378	56,3	250	8,822	1.4310	1264,448	106,67	143,33	75,0 \| 100,0 \| 57,4 \| 67,6
VD-389NA	50	265	15,099	1.4310	1650,599	155,68	109,32	64,4 \| 91,0 \| 62,6 \| 39,5
VD-389N	50	228	17,048	1.4310	1508,86	139,49	88,51	63,1 \| 90,0 \| 64,5 \| 35,0
VD-389N-05	46	236	22,135	1.4310	2071,54	142,41	93,59	59,1 \| 88,7 \| 61,8 \| 26,9
VD-408	58	230	22,938	1.4310	2251,11	131,86	98,14	59,4 \| 89,3 \| 63,0 \| 26,0
VD-414M	63	281	23,522	1.4310	2399,593	178,98	102,02	56,1 \| 82,8 \| 60,3 \| 25,3
VD-413A	48	248	30,27	1.4310	1926,703	184,35	63,65	51,7 \| 87,7 \| 47,6 \| 19,7
VD-414	48	275	30,27	1.4310	2744	184,35	90,65	53,8 \| 85,0 \| 56,8 \| 19,7
VD-414M-05	57	276	30,536	1.4310	2539,701	192,83	83,17	53,3 \| 86,5 \| 53,9 \| 19,5
VD-414M-04	57	230	37,079	1.4310	2522,252	161,98	68,02	49,7 \| 86,9 \| 46,2 \| 16,1
VD-414M-03	57	184	47,191	1.4310	2495,286	131,12	52,88	44,0 \| 80,8 \| 38,7 \| 12,6
VD-438	60	230	56	1.4310	3797,5	162,19	67,81	45,3 \| 82,9 \| 42,2 \| 10,6
VD-447	50	239	88,206	1.4310	3949,849	194,22	44,78	39,8 \| 82,5 \| 30,2 \| 6,8
VD-445D	55	238	128,029	1.4310	5492,455	195,1	42,9	39,0 \| 85,3 \| 27,2 \| 4,7

Hasonló fémrugók száma: 29

Vámtarifaszám: 73202081; Nyomórugó VD-378A

Származási ország: DE, German; Nyomórugó VD-378A
